Quattro-II 2x 120 V

MultiPlus-II 2x120 V:n tapaan myös Quattro-II 2x120 V on yhdistetty invertteri ja laturi, joka on suunniteltu erityisesti Pohjois-Amerikan standardinmukaisiin, 50 A 120/240 VAC:n jaetun vaiheen käyttökohteisiin. Lisäksi siihen voidaan liittää kaksi vaihtovirtasyöttöä ja se kytkeytyy automaattisesti aktiiviseen lähteeseen.

Olipa kyseessä sitten maasähkö tai generaattorilla tuotettava sähkö, Quattro-II 2x120V vastaanottaa ja välittää molemmat 120/240 V:n syöttölinjat, minkä lisäksi se kykenee hyödyntämään täyden 50 A:n virran latausta ja vaihtovirtakuormia varten. Jos kytkentä tehdään yhden vaiheen 120 V:n syöttöön, Quattro-II 2x120 V:n L1-tulo vastaanottaa syötettävän sähkön latausta ja edelleenvälitystä varten, ja se yhdistää L1- ja L2-lähdöt yksivaiheiseksi 120 V:n sähköksi kullakin linjalla.

Quattro siirtyy invertterikäytölle, kun vaihtovirtasyöttöä ei ole saatavilla. Invertterilähtö on samalla myös 120 V:n yksivaihelähtö. Invertteritilassa Quattro-II 2x120 V kytkee sisäisesti yhteen sekä L1- että L2-linjat, jolloin kussakin lähdössä on 120 VAC:n syöttö. Tämän vuoksi sähkökeskuksen molemmille puolille syötetään kaikissa kytkentäolosuhteissa 120 V:n jännite. 240 VAC on kuitenkin saatavilla vain silloin, kun Quattro saa syöttönä jaetun vaiheen 120/240 VAC:n jännitettä. Näin estetään akun purkautuminen raskaiden kuormien, kuten vedenlämmitinten tai 240 V:n ilmastointilaitteiden, vaikutuksesta.

Quattro-II 2x 120 V sisältää kaikki invertteri-/laturimalleistamme tutut, monipuoliset ominaisuudet, mukaan lukien PowerControl, PowerAssist, tulovirtaraja, kaksi tasavirtalähtöä sekä rinnakkais- ja kolmivaihekytkennät suuren kapasiteetin VE.Bus-järjestelmille. Soveltuu LiFePO4-akuille ja monille muille akkuteknologioille.

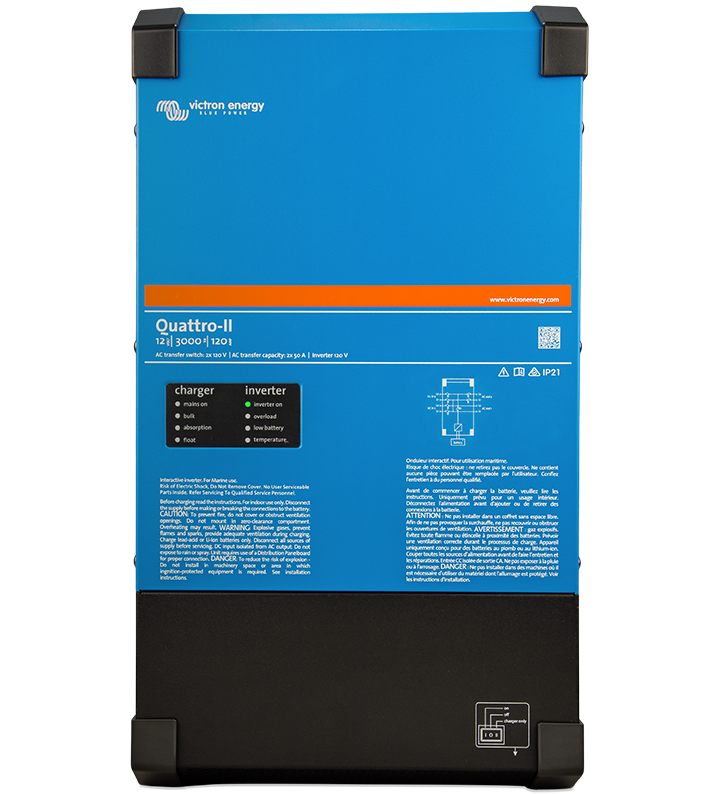

Quattro-II 2x 120 V
Quattro-II 2x 120 V
Models:

3000VA

Year warranty

World-wide support

Tietoja tästä
tuotteesta

MultiPlus-II 2x120 V:n tapaan myös Quattro-II 2x120 V on yhdistetty invertteri ja laturi, joka on suunniteltu erityisesti Pohjois-Amerikan standardinmukaisiin, 50 A 120/240 VAC:n jaetun vaiheen käyttökohteisiin. Lisäksi siihen voidaan liittää kaksi vaihtovirtasyöttöä ja se kytkeytyy automaattisesti aktiiviseen lähteeseen.

Olipa kyseessä sitten maasähkö tai generaattorilla tuotettava sähkö, Quattro-II 2x120V vastaanottaa ja välittää molemmat 120/240 V:n syöttölinjat, minkä lisäksi se kykenee hyödyntämään täyden 50 A:n virran latausta ja vaihtovirtakuormia varten. Jos kytkentä tehdään yhden vaiheen 120 V:n syöttöön, Quattro-II 2x120 V:n L1-tulo vastaanottaa syötettävän sähkön latausta ja edelleenvälitystä varten, ja se yhdistää L1- ja L2-lähdöt yksivaiheiseksi 120 V:n sähköksi kullakin linjalla.

Quattro siirtyy invertterikäytölle, kun vaihtovirtasyöttöä ei ole saatavilla. Invertterilähtö on samalla myös 120 V:n yksivaihelähtö. Invertteritilassa Quattro-II 2x120 V kytkee sisäisesti yhteen sekä L1- että L2-linjat, jolloin kussakin lähdössä on 120 VAC:n syöttö. Tämän vuoksi sähkökeskuksen molemmille puolille syötetään kaikissa kytkentäolosuhteissa 120 V:n jännite. 240 VAC on kuitenkin saatavilla vain silloin, kun Quattro saa syöttönä jaetun vaiheen 120/240 VAC:n jännitettä. Näin estetään akun purkautuminen raskaiden kuormien, kuten vedenlämmitinten tai 240 V:n ilmastointilaitteiden, vaikutuksesta.

Quattro-II 2x 120 V sisältää kaikki invertteri-/laturimalleistamme tutut, monipuoliset ominaisuudet, mukaan lukien PowerControl, PowerAssist, tulovirtaraja, kaksi tasavirtalähtöä sekä rinnakkais- ja kolmivaihekytkennät suuren kapasiteetin VE.Bus-järjestelmille. Soveltuu LiFePO4-akuille ja monille muille akkuteknologioille.

Downloads
and support

Datasheets
  • Quattro-II 3kVA 2x 120V
    .PDF
Manuals
  • Quattro-II 2x 120V (HTML5)
    .HTML
  • Quattro-II 2x 120V (PDF)
    .PDF
  • Solar & Wind Priority (HTML5)
    .HTML
  • Solar & Wind Priority (PDF)
    .PDF
Enclosure Dimensions
  • Quattro-II 12V 3kVA 2x 120V
    .PDF
  • Quattro-II 12V 3kVA 2x 120V (3D)
    .PDF
  • Quattro-II 12V 3kVA 2x 120V (stp)
  • Quattro-II 24V 3kVA 2x 120V
    .PDF
  • Quattro-II 24V 3kVA 2x 120V (3D)
    .PDF
  • Quattro-II 24V 3kVA 2x 120V (stp)
High Quality Photos

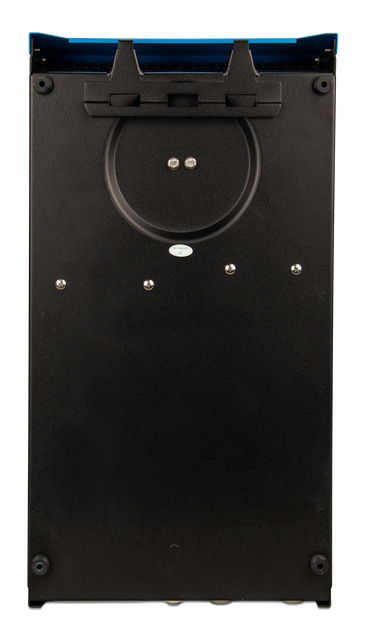

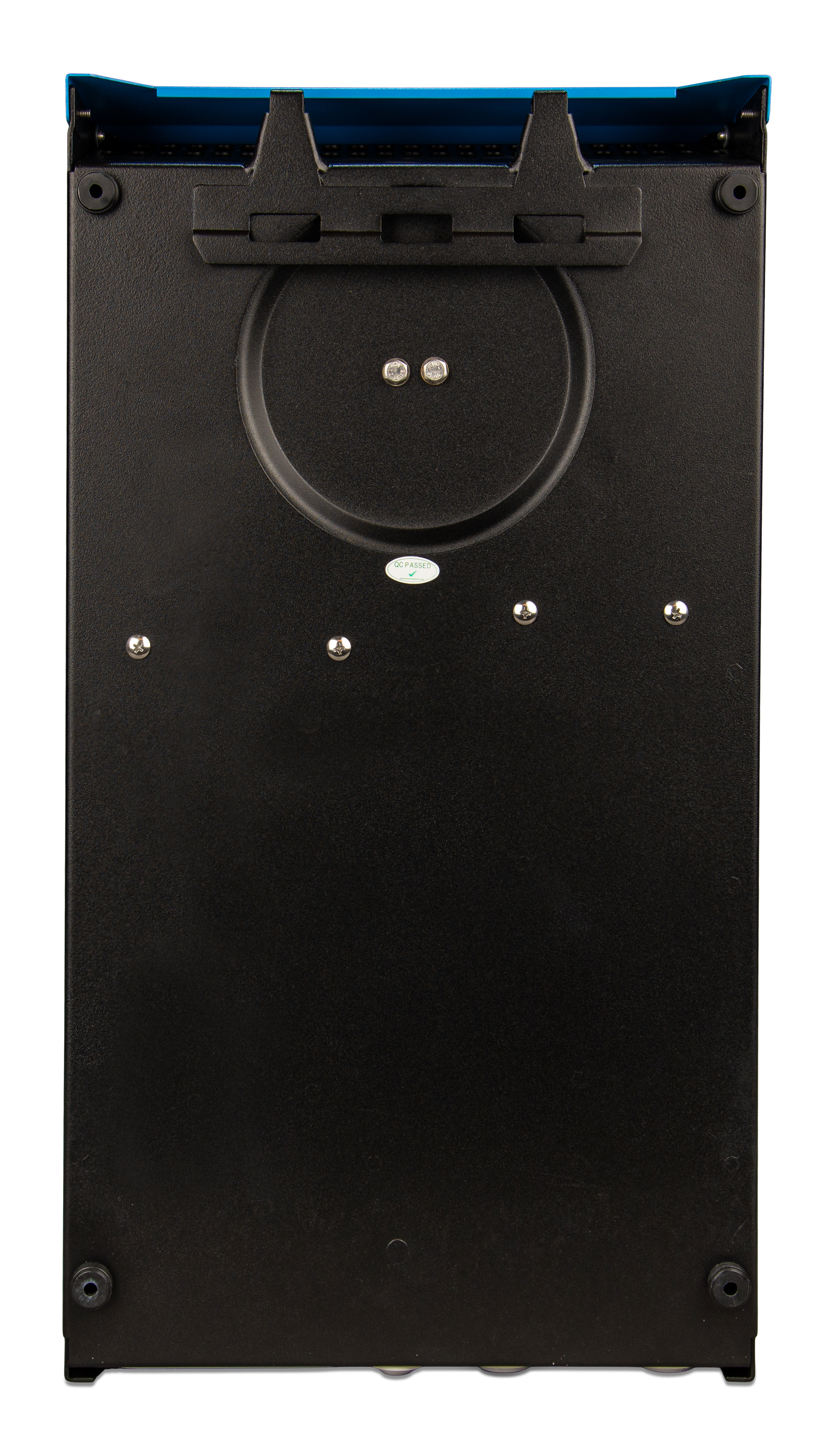

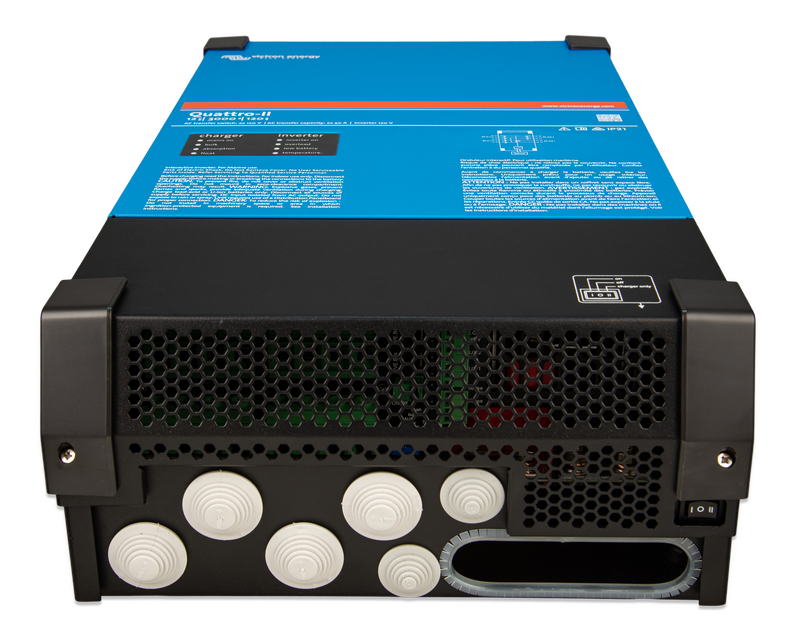

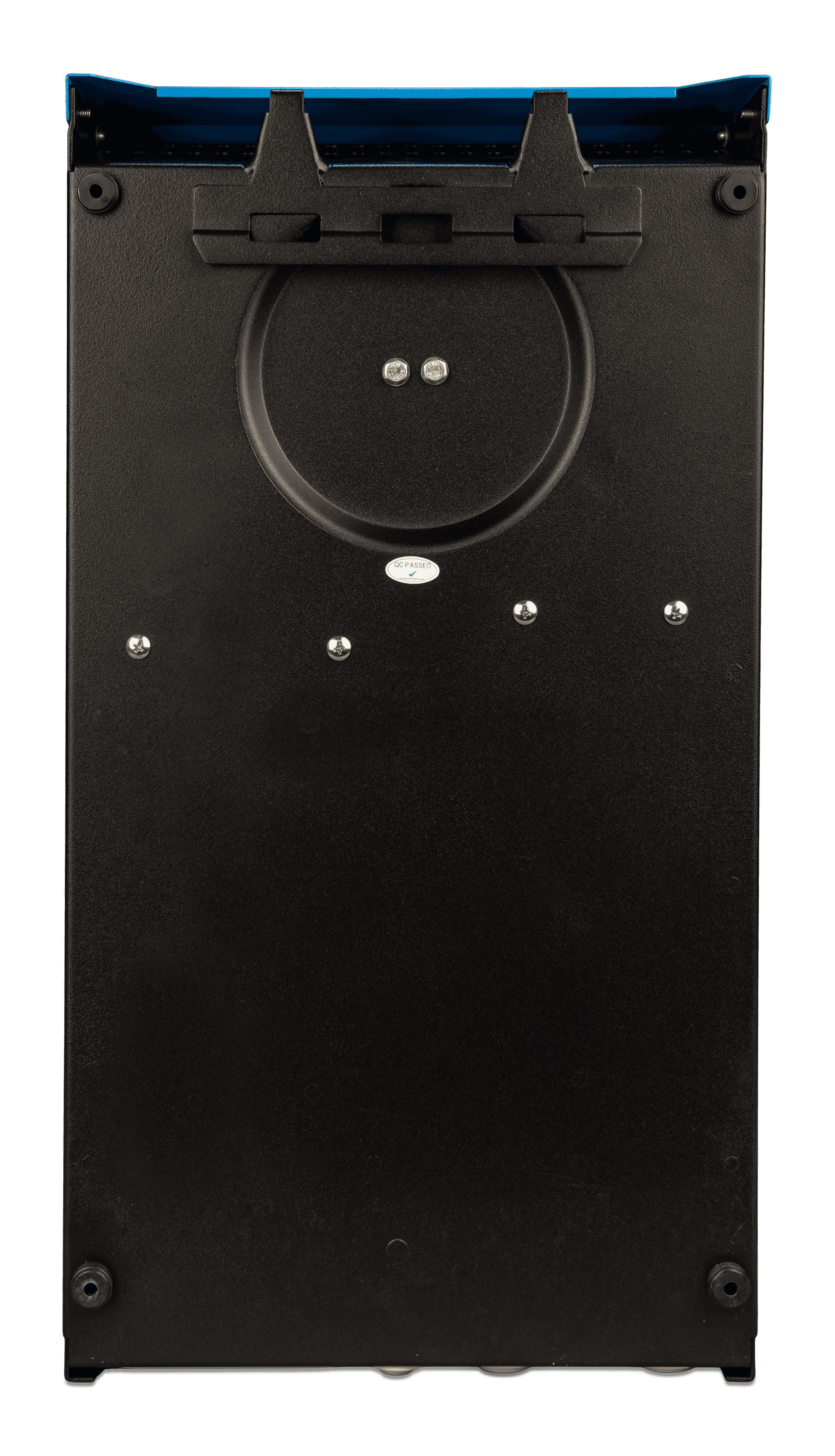

  • Quattro-II 2x 120V (back)  thumbnail
    Quattro-II 2x 120V (back)
    .PNG

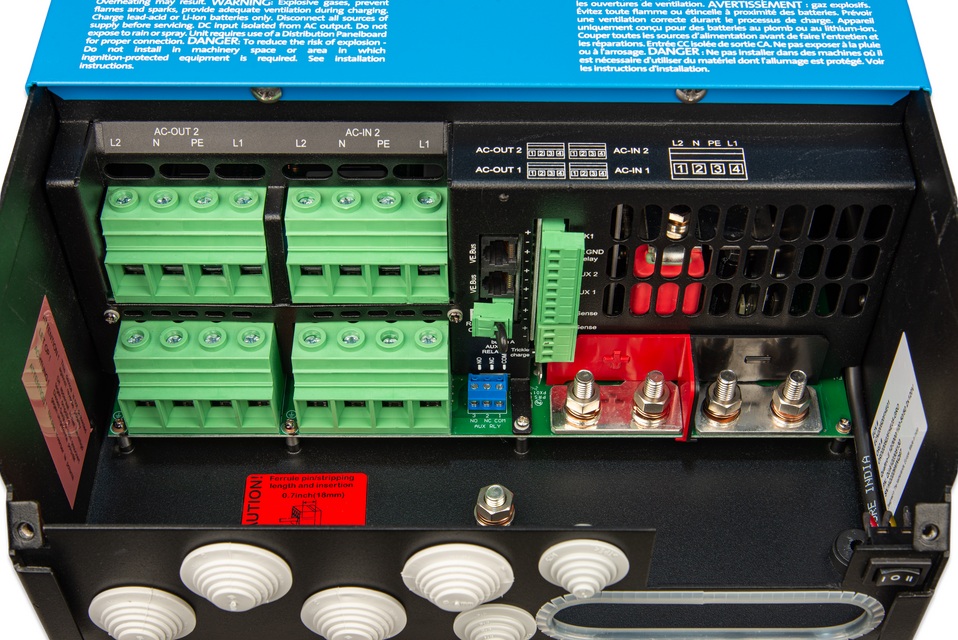

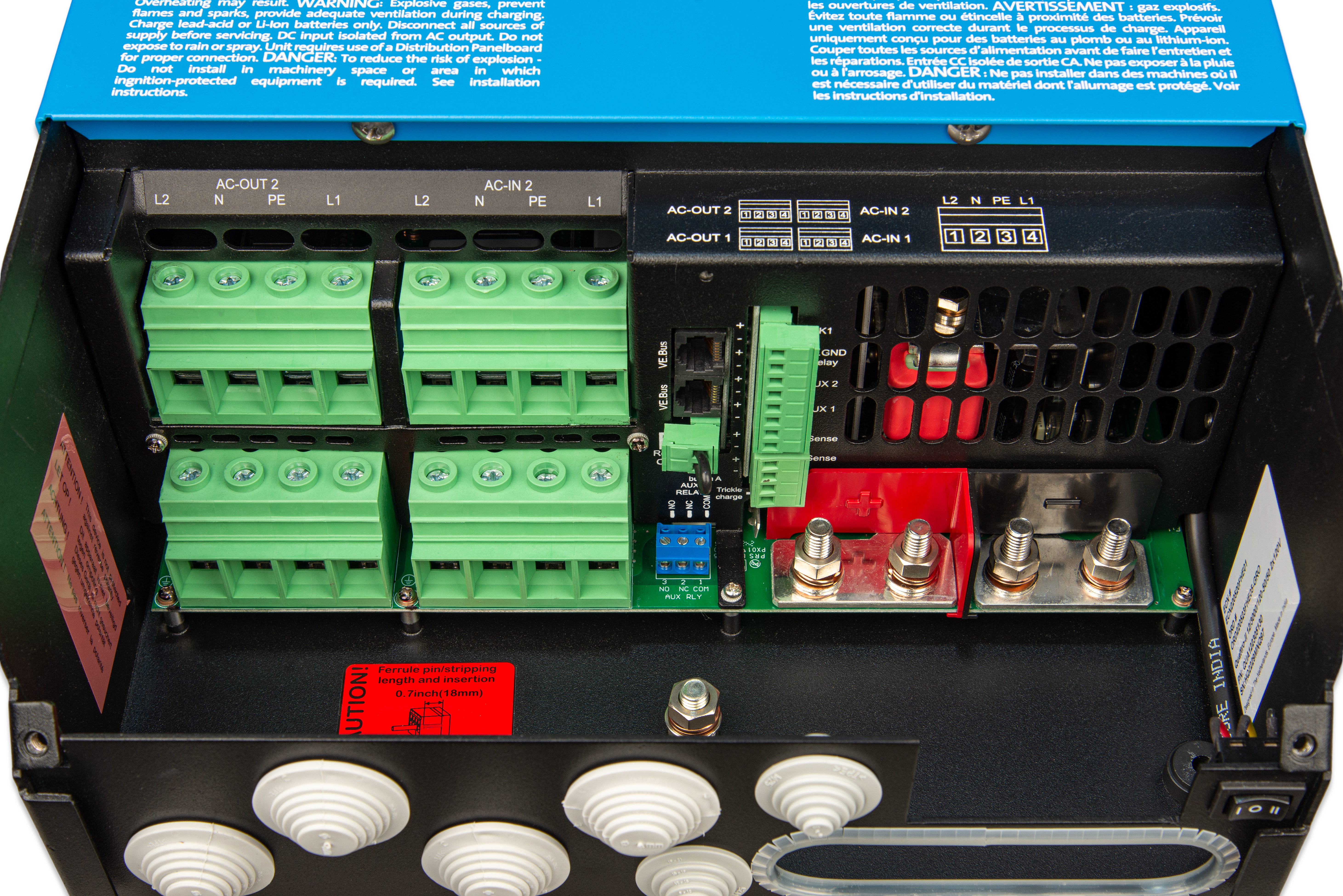

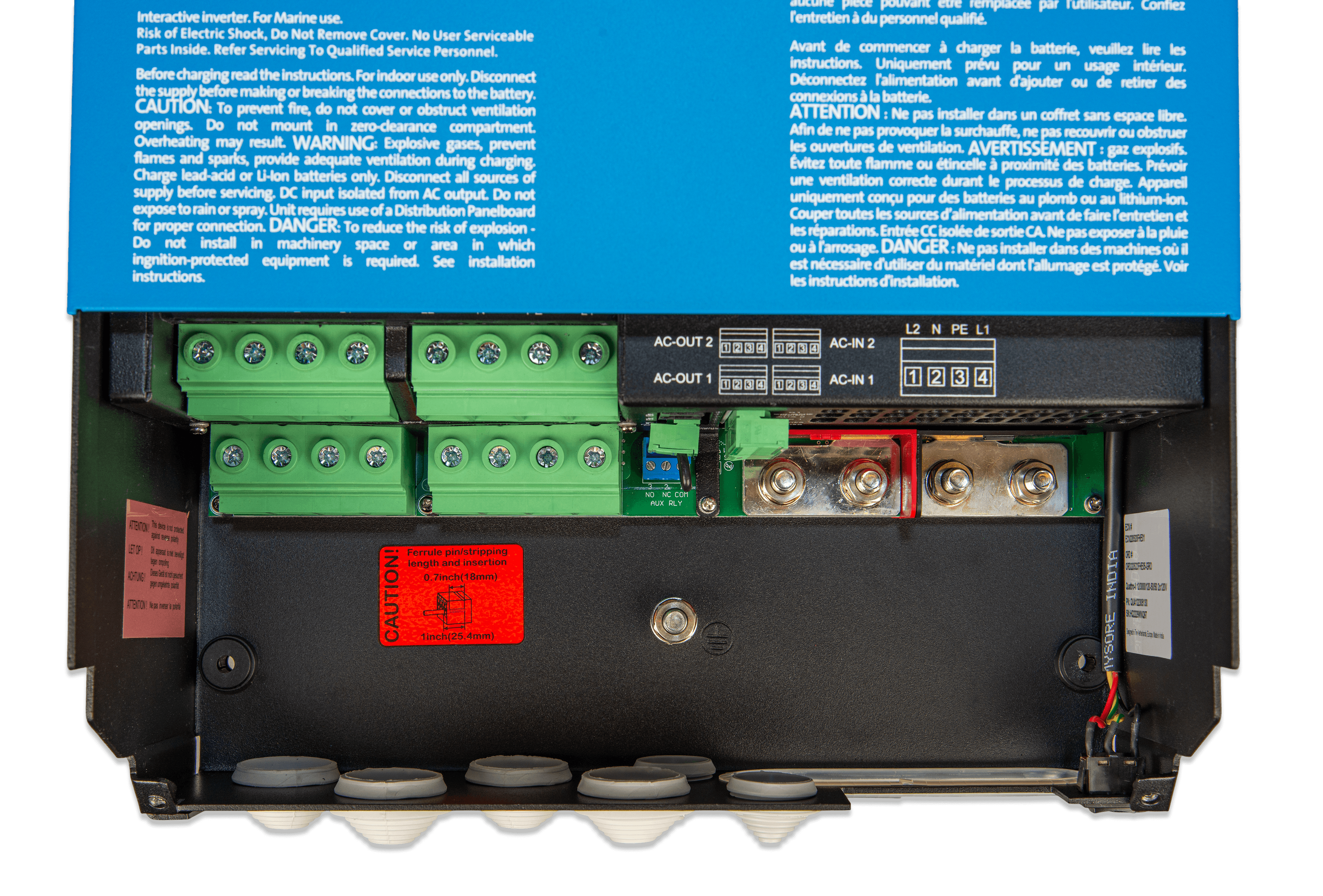

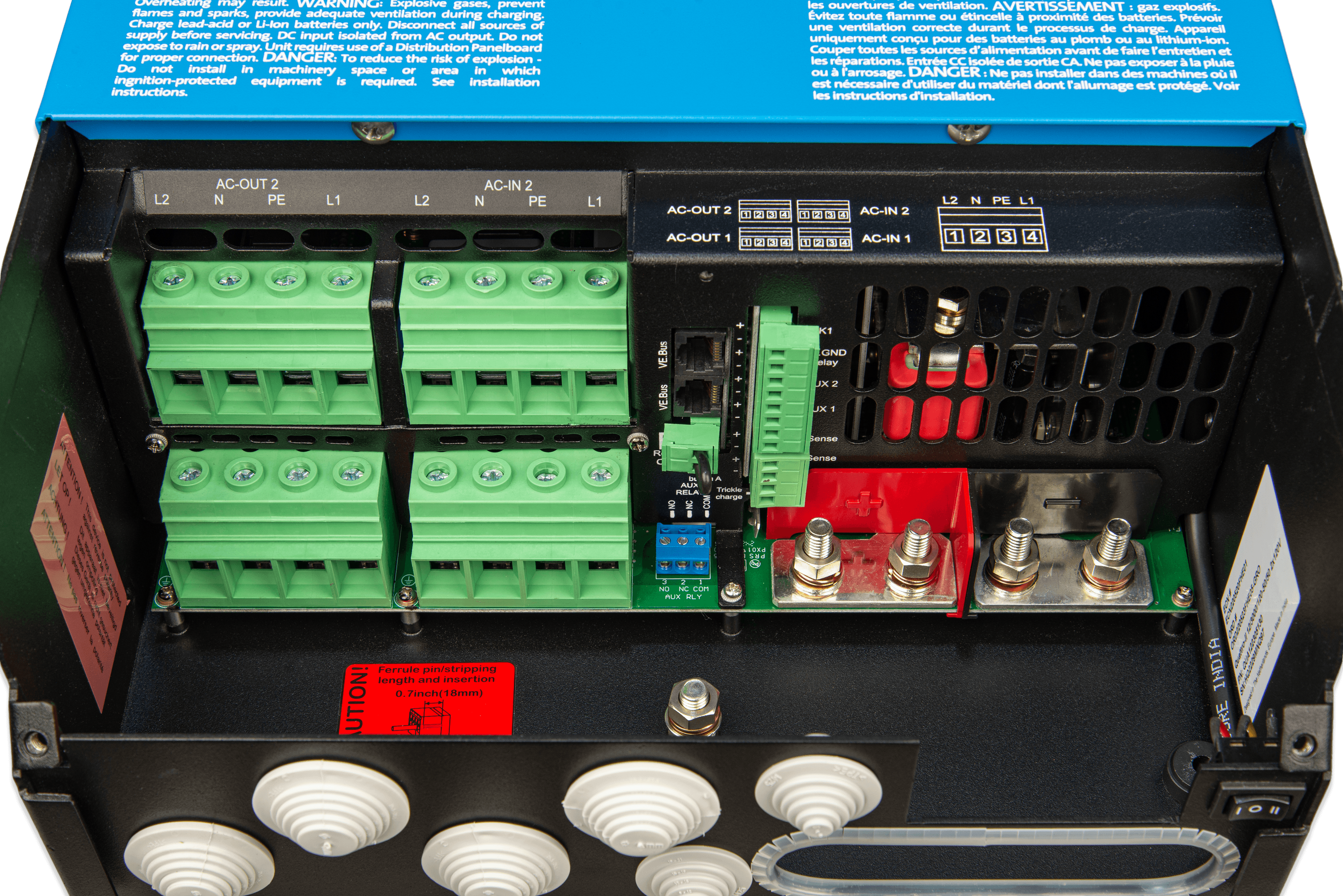

  • Quattro-II 2x 120V (connections close-up)  thumbnail
    Quattro-II 2x 120V (connections close-up)
    .PNG

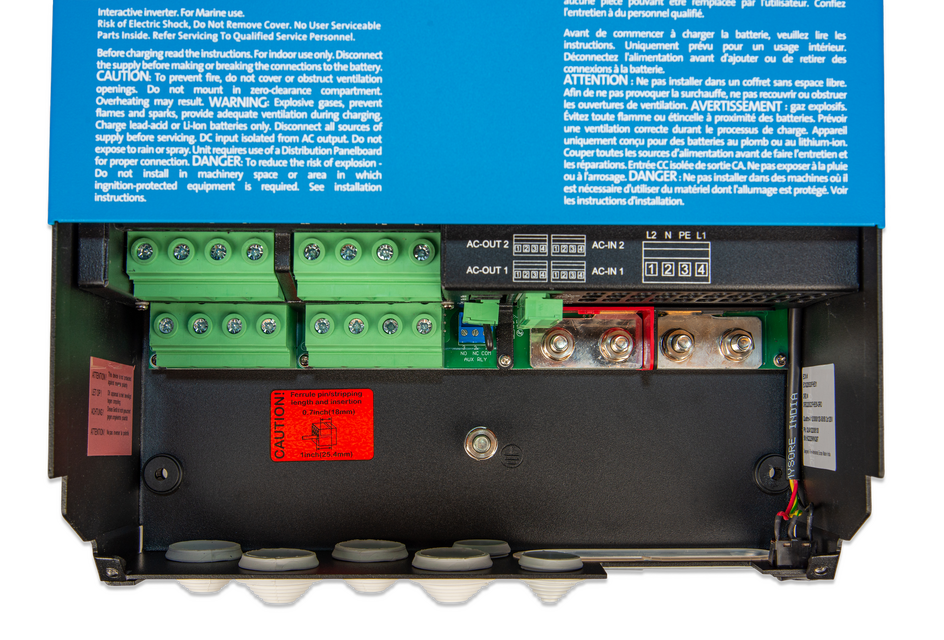

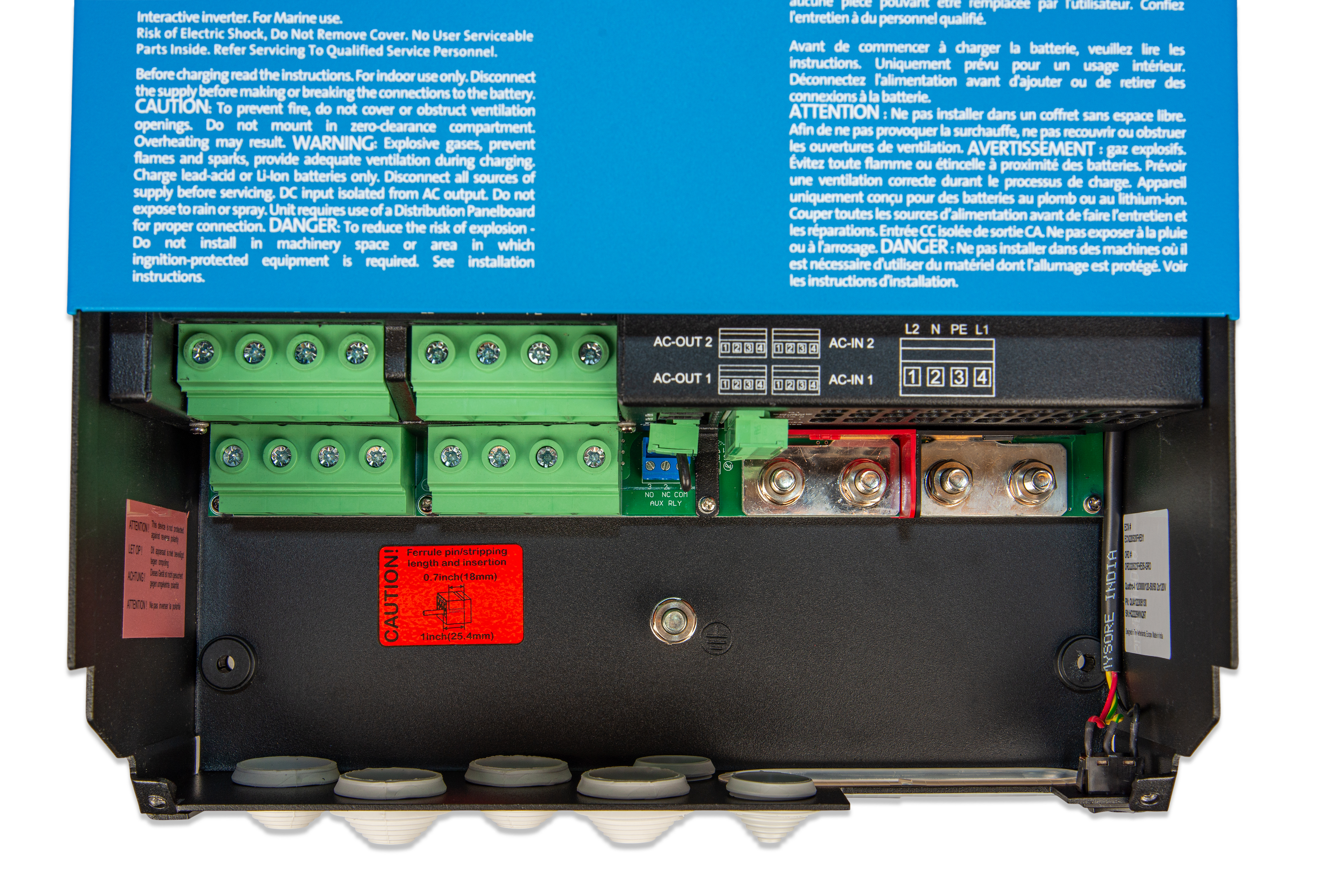

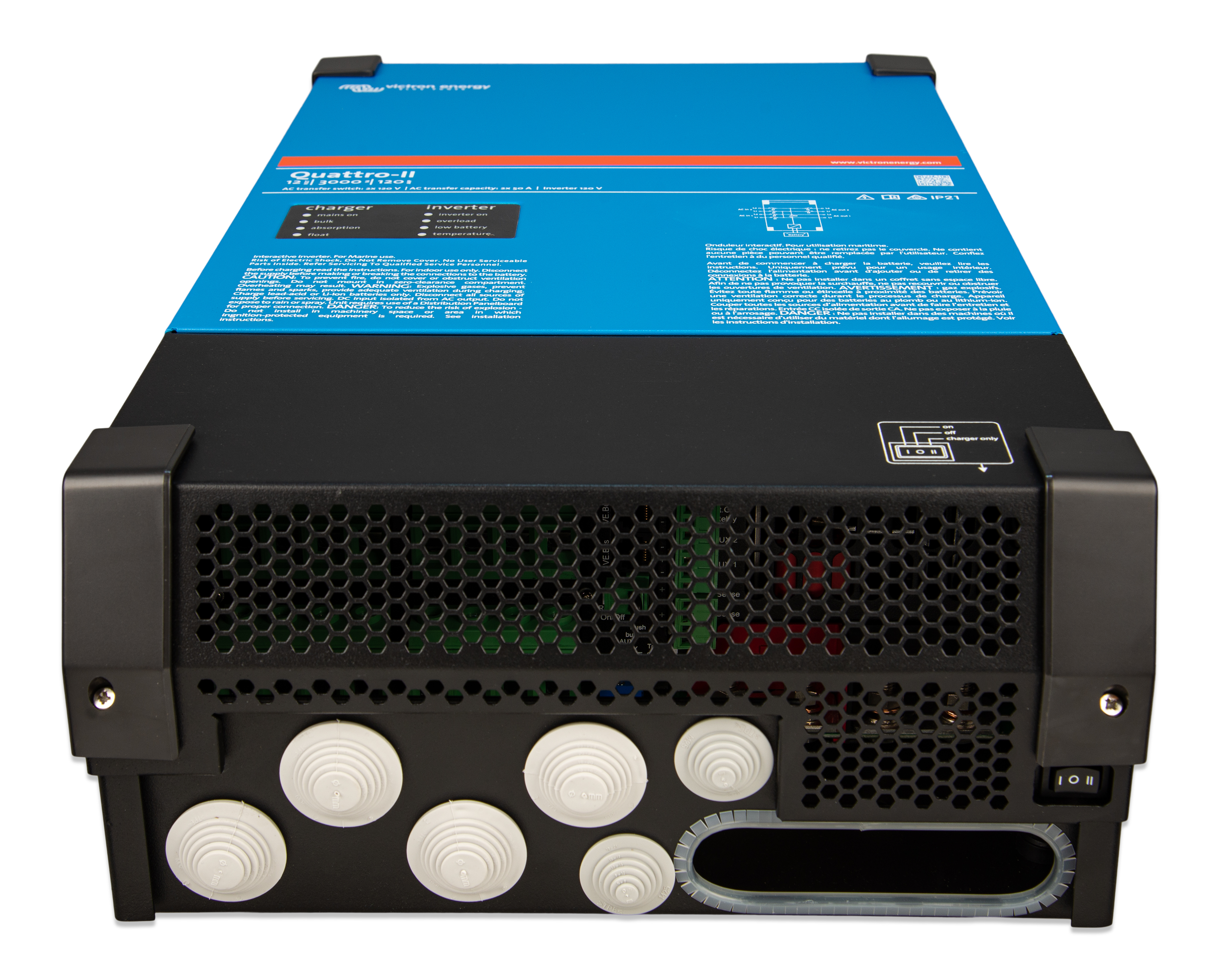

  • Quattro-II 2x 120V (connections)  thumbnail
    Quattro-II 2x 120V (connections)
    .PNG

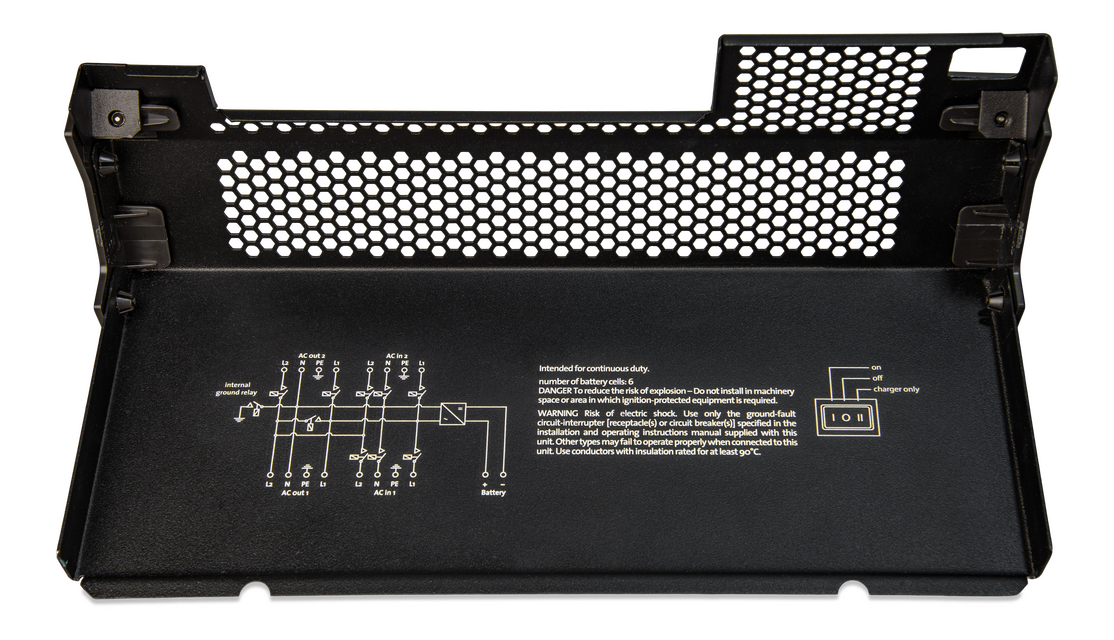

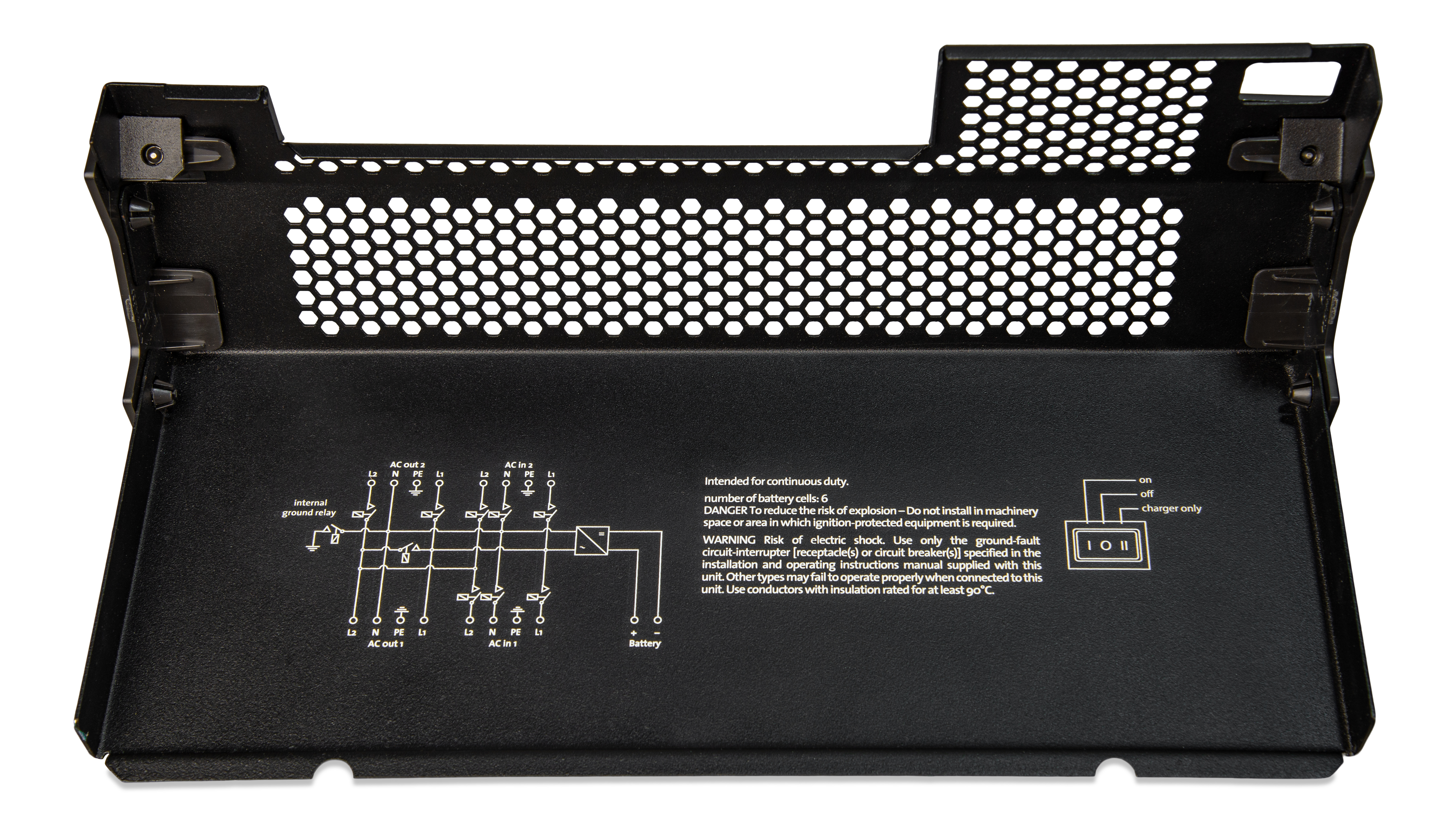

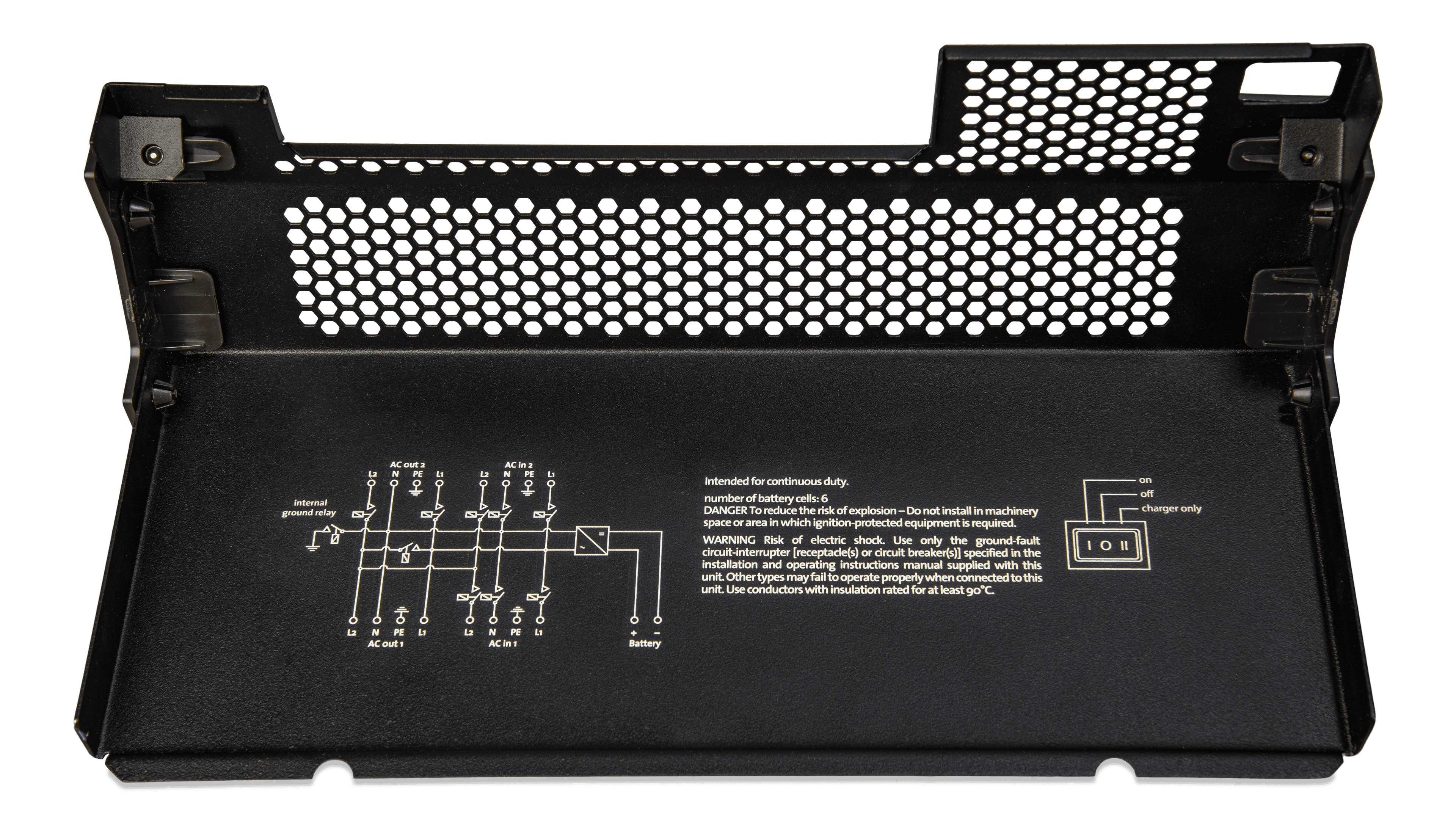

  • Quattro-II 2x 120V (cover)  thumbnail
    Quattro-II 2x 120V (cover)
    .PNG

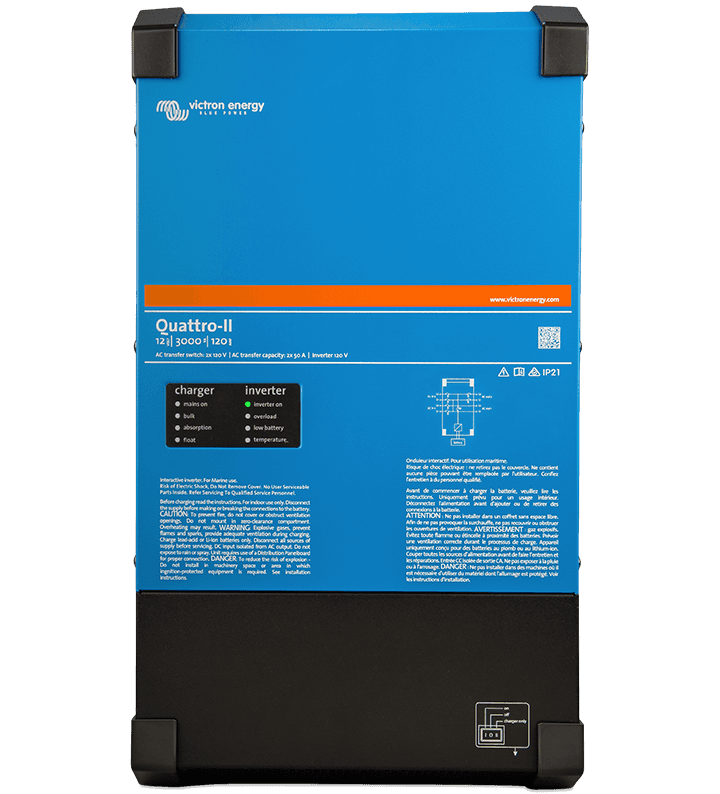

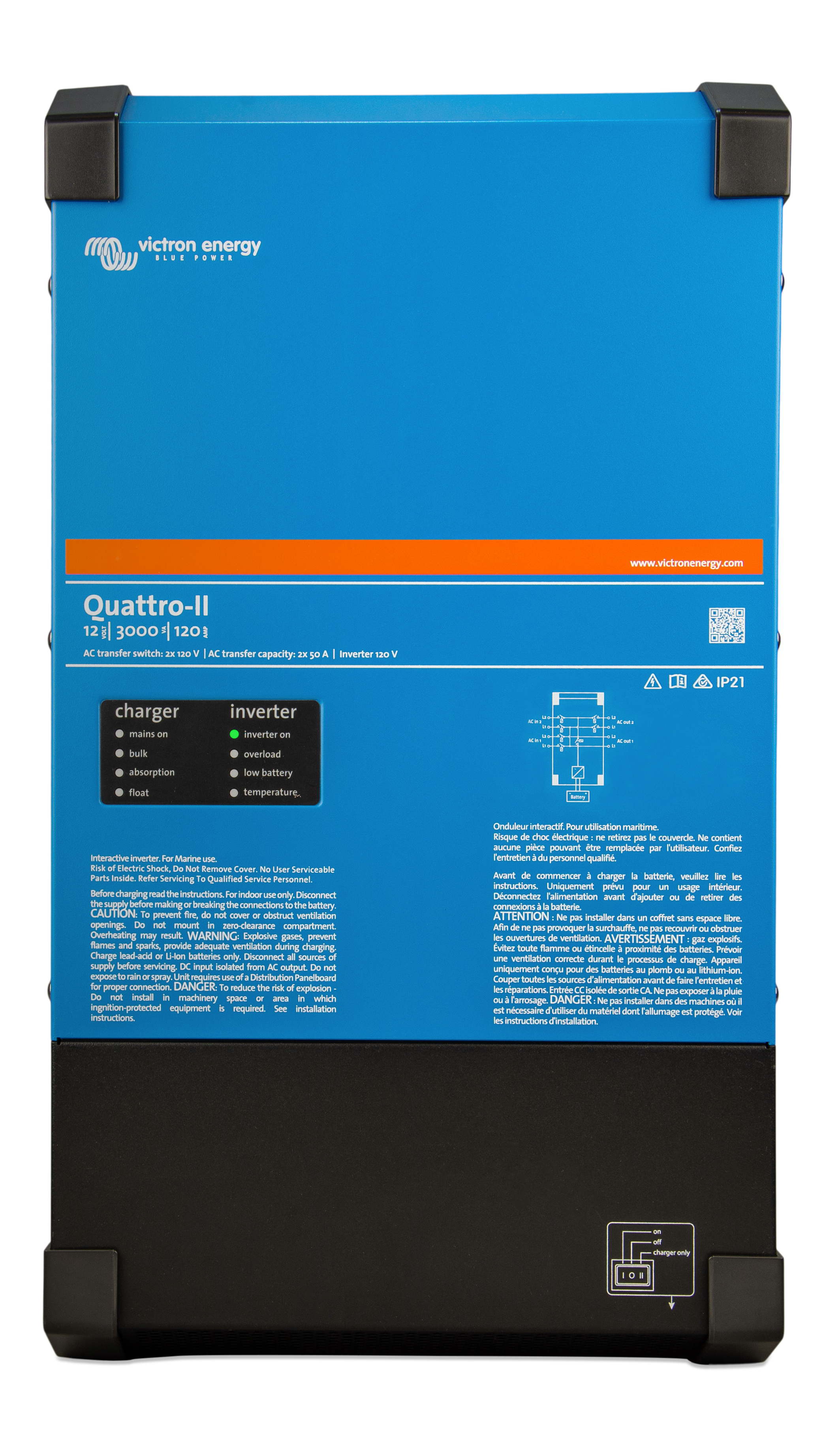

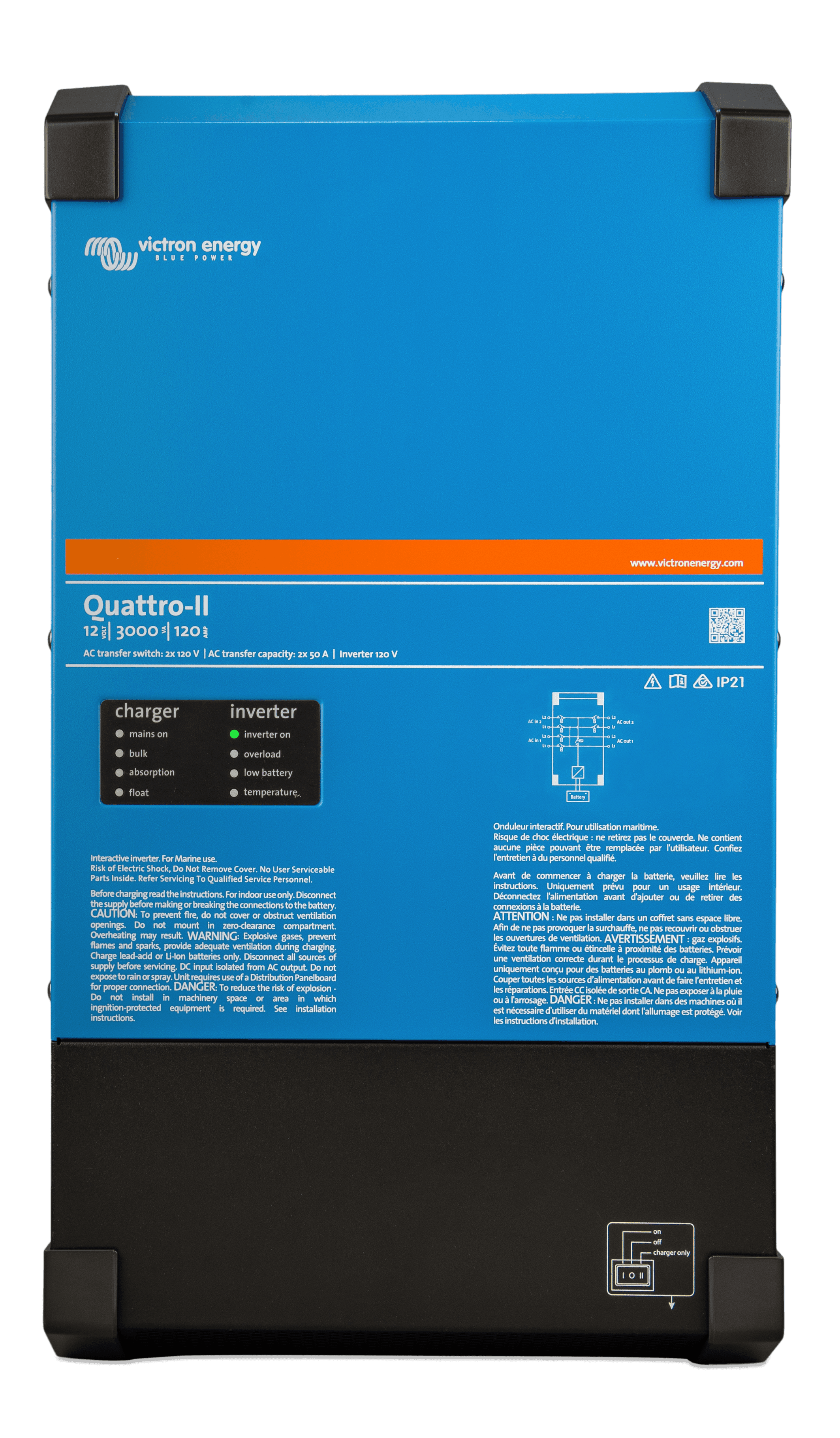

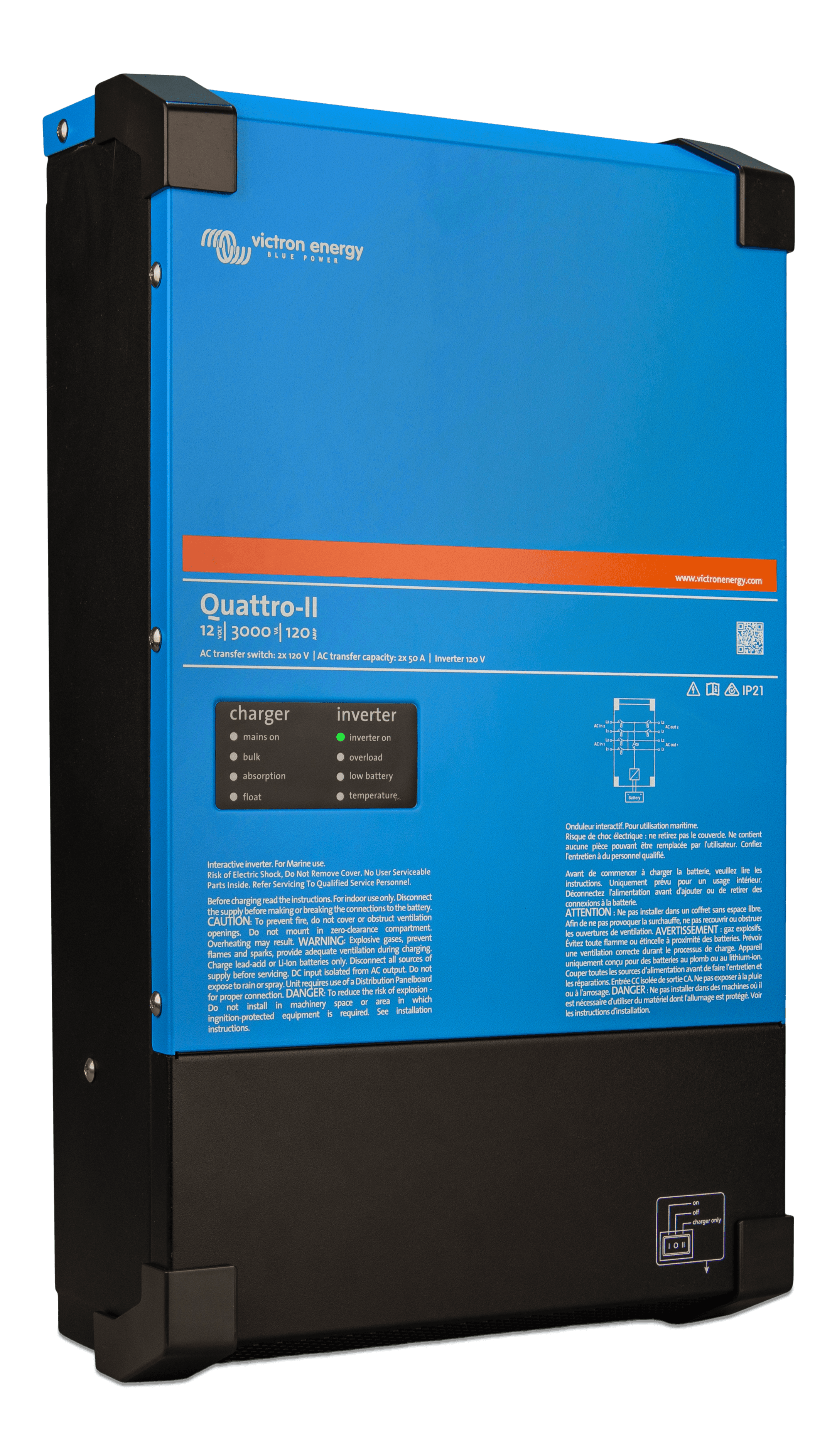

  • Quattro-II 2x 120V (front)  thumbnail
    Quattro-II 2x 120V (front)
    .PNG

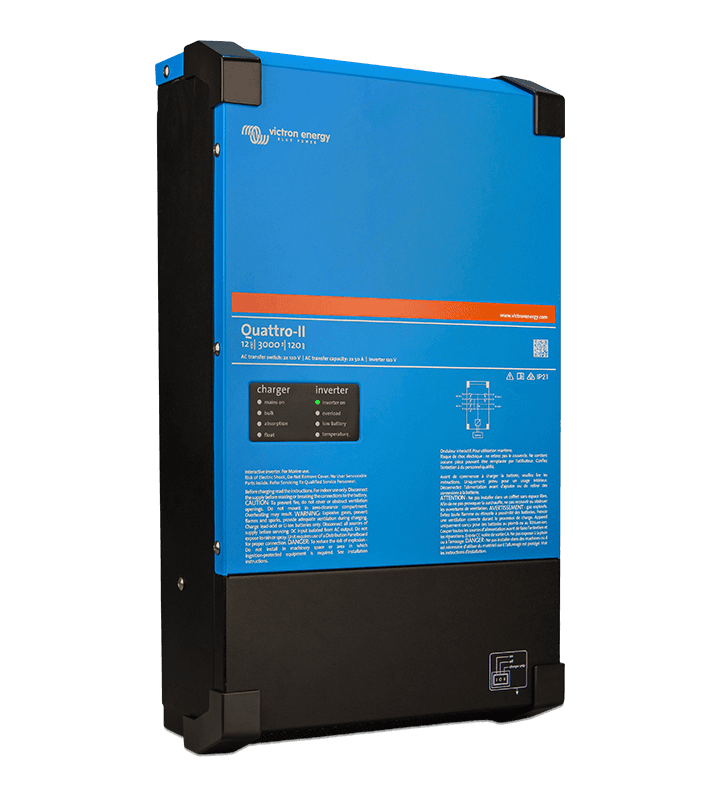

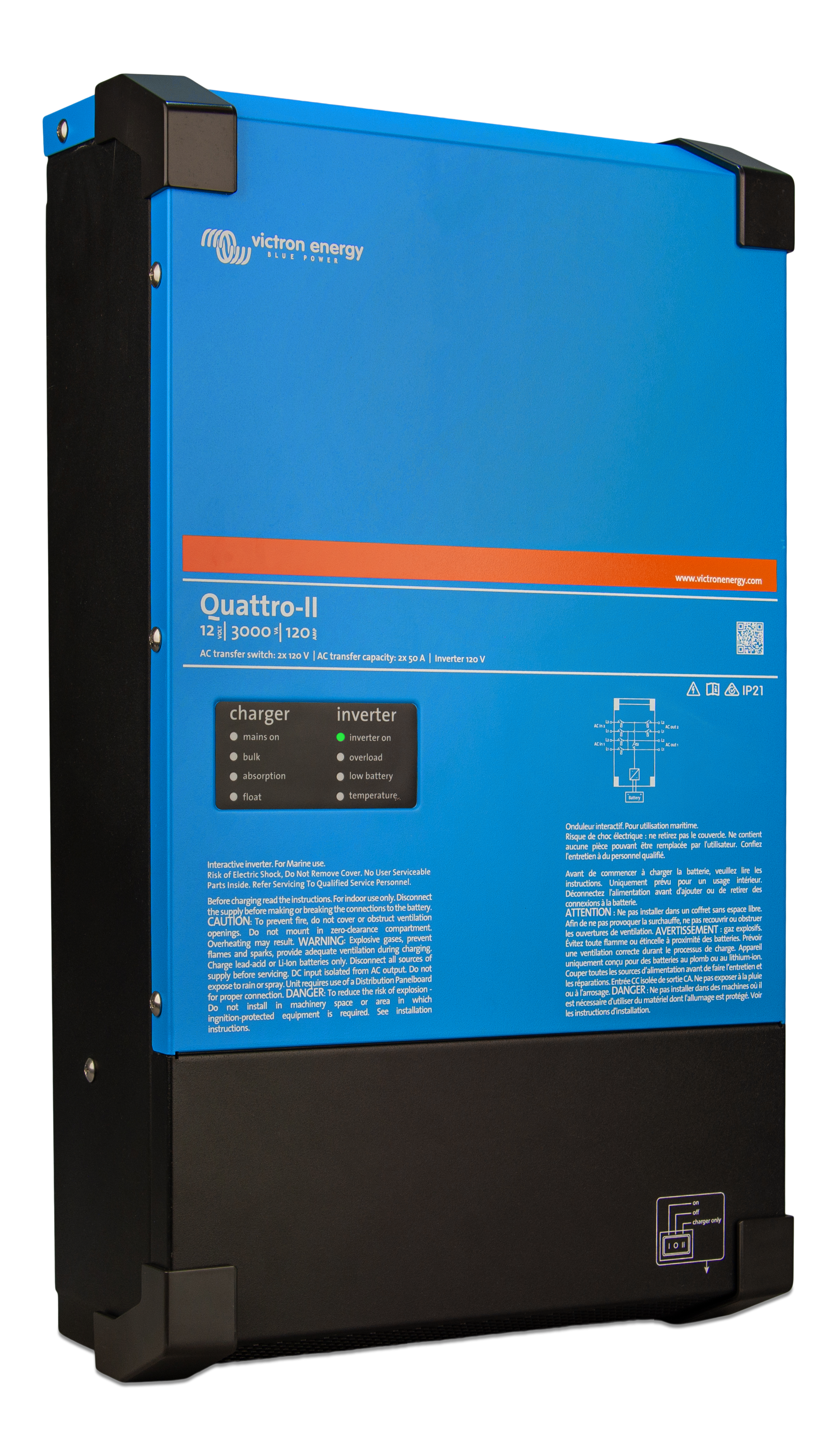

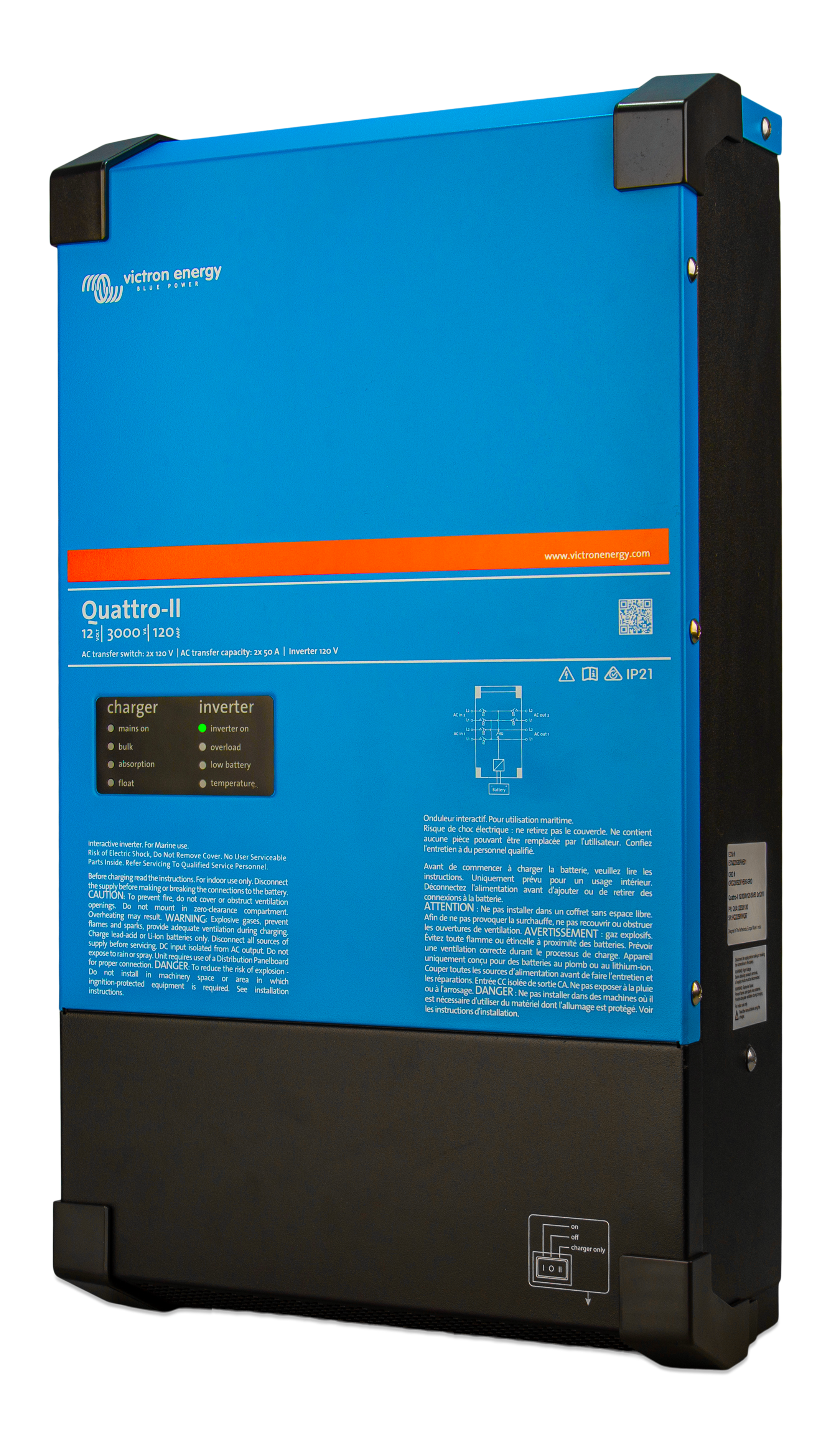

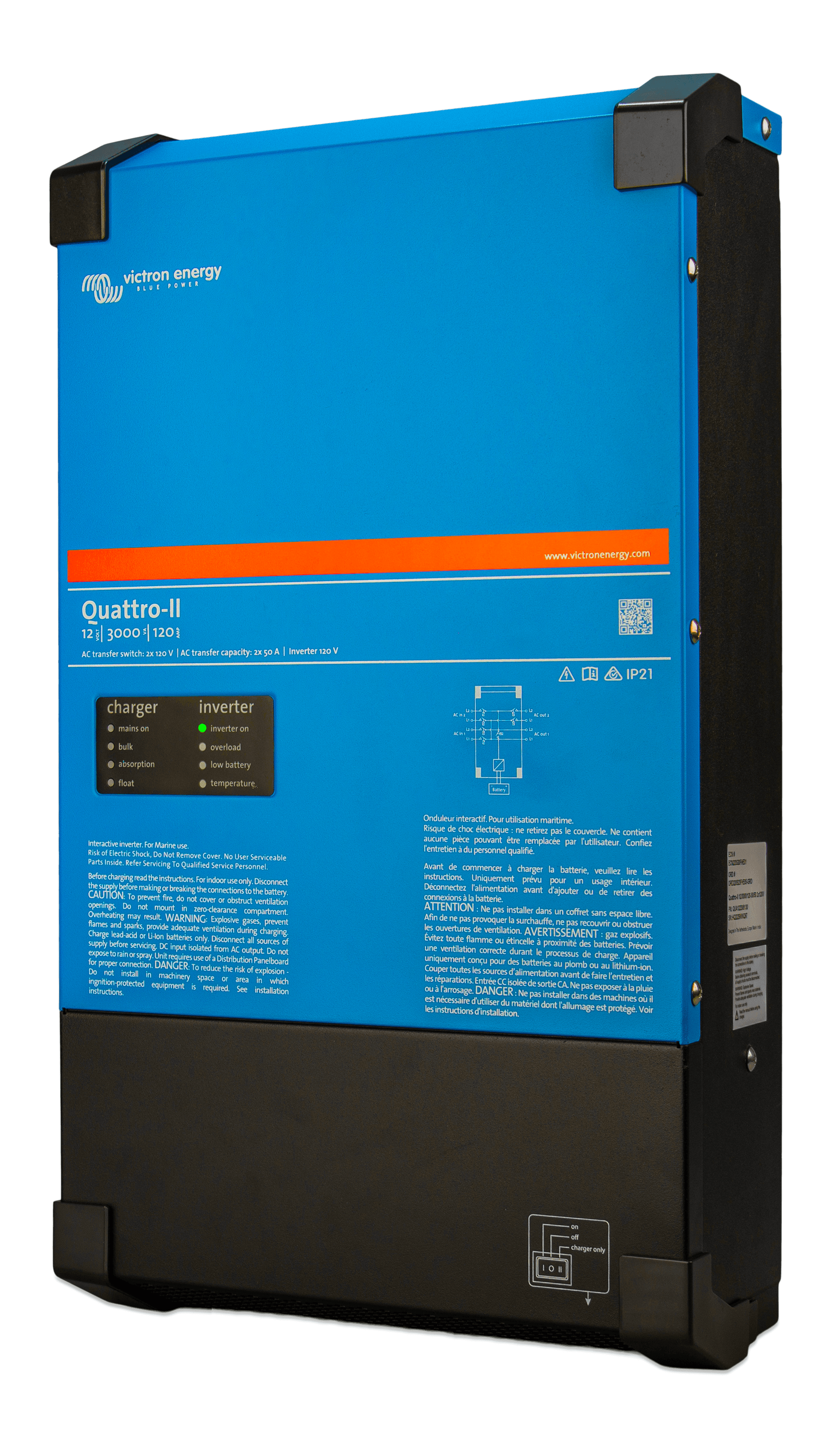

  • Quattro-II 2x 120V (front-angle)  thumbnail
    Quattro-II 2x 120V (front-angle)
    .PNG

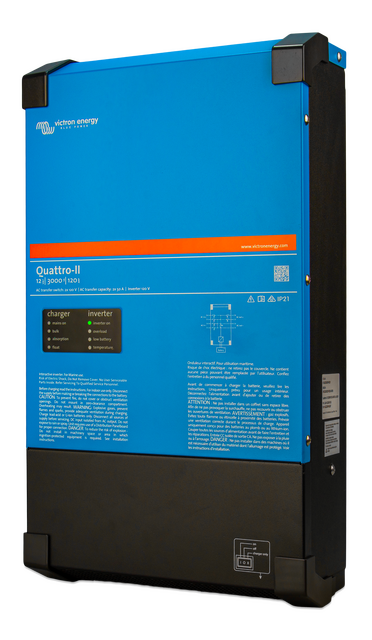

  • Quattro-II 2x 120V (left)  thumbnail
    Quattro-II 2x 120V (left)
    .PNG

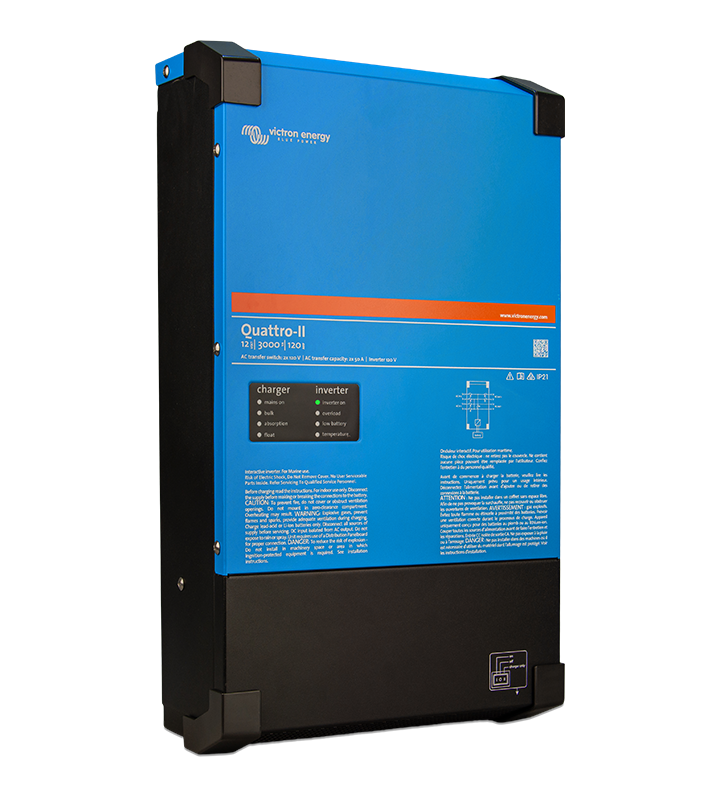

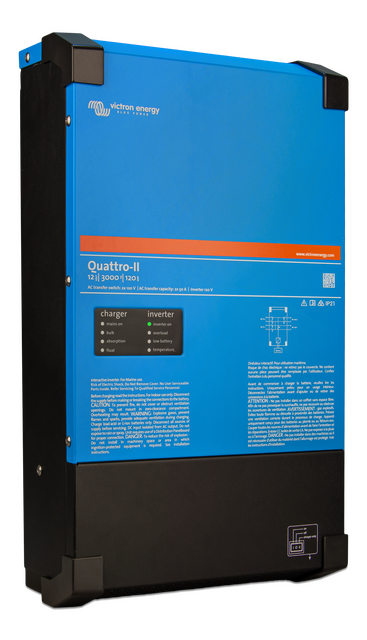

  • Quattro-II 2x 120V (right)  thumbnail
    Quattro-II 2x 120V (right)
    .PNG

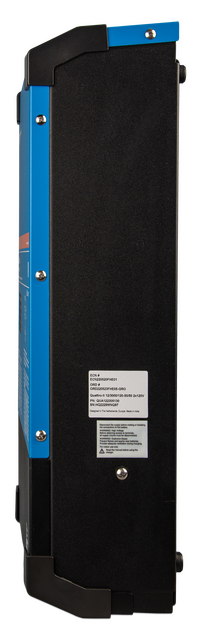

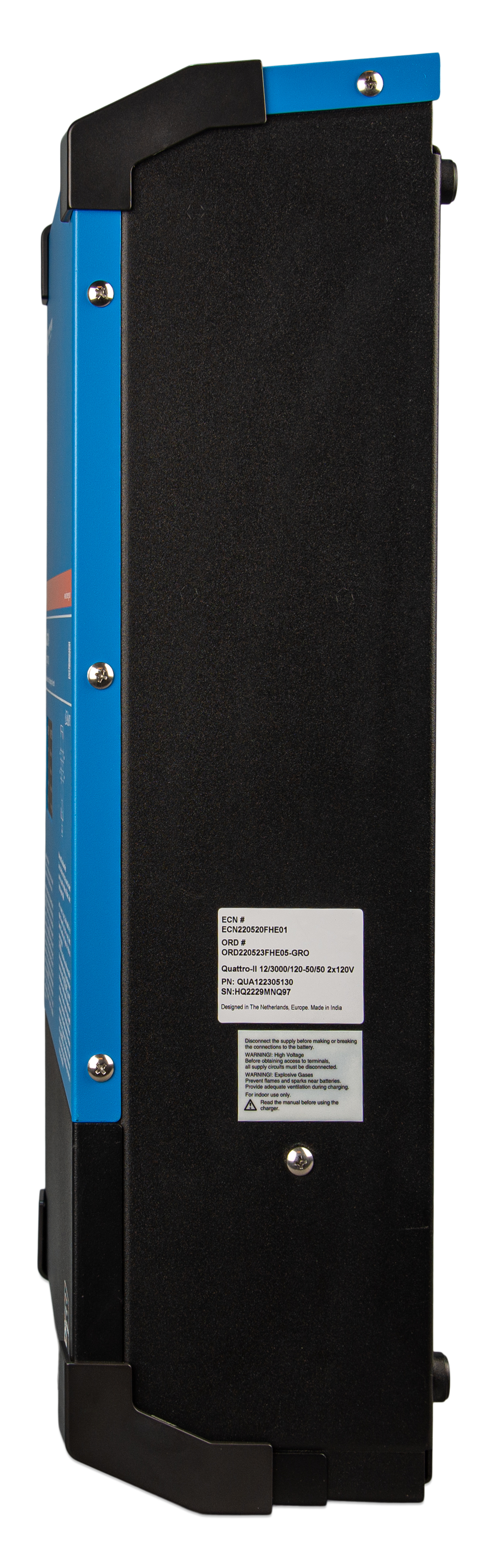

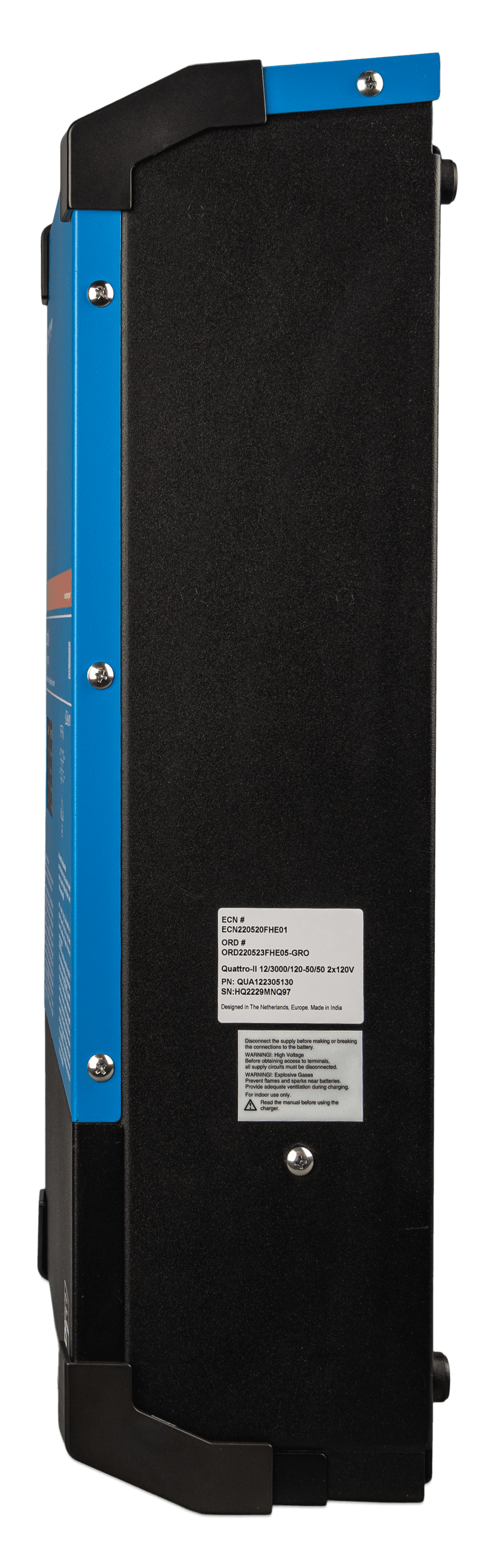

  • Quattro-II 2x 120V (side)  thumbnail
