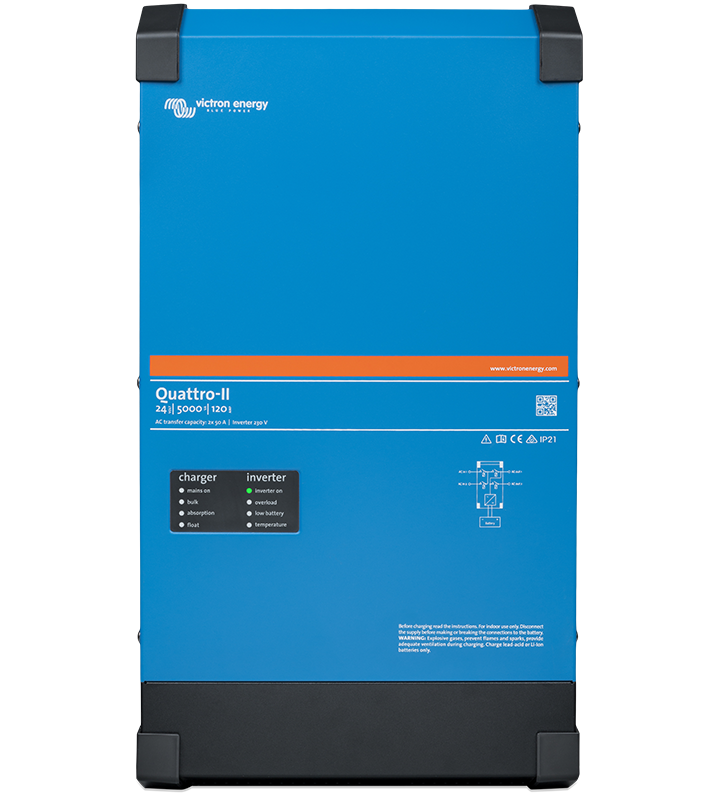

Quattro-II

MultiPlus-II:n tapaan myös Quattro-II on yhdistetty invertteri ja laturi. Lisäksi siihen voidaan liittää kaksi vaihtovirtasyöttöä ja se voi yhdistää automaattisesti aktiiviseen lähteeseen. Sen lukuisiin ominaisuuksiin kuuluvat aito siniaaltoinvertteri, mukautuva lataus, PowerAssist-hybriditeknologia sekä useita järjestelmäintegraatiotoimintoja, kuten kolmivaihetoiminta tai jaetun vaiheen toiminta sekä rinnakkaiskäyttö.
Quattro-II
Quattro-II
background
Models:

24/5000/120-50 and 48/5000/70-50

Year warranty

World-wide support

Tietoja tästä
tuotteesta

MultiPlus-II:n tapaan myös Quattro-II on yhdistetty invertteri ja laturi. Lisäksi siihen voidaan liittää kaksi vaihtovirtasyöttöä ja se voi yhdistää automaattisesti aktiiviseen lähteeseen. Sen lukuisiin ominaisuuksiin kuuluvat aito siniaaltoinvertteri, mukautuva lataus, PowerAssist-hybriditeknologia sekä useita järjestelmäintegraatiotoimintoja, kuten kolmivaihetoiminta tai jaetun vaiheen toiminta sekä rinnakkaiskäyttö.
Product Block

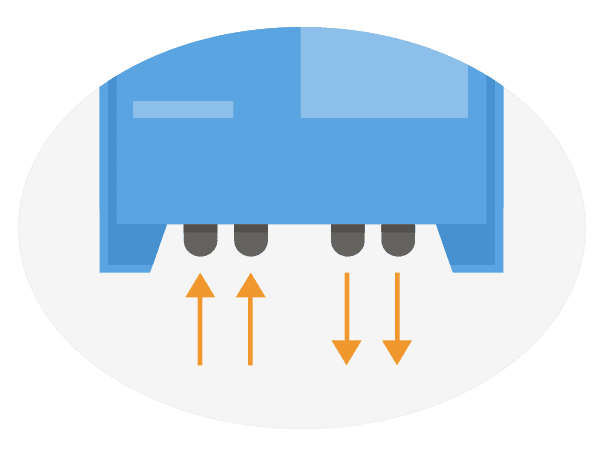

Kaksi vaihtovirtatuloa ja kaksi vaihtovirtalähtöä

Quattro-II voidaan liittää kahteen erilliseen vaihtovirtalähteeseen, kuten maasähköliitäntään ja yhteen generaattoriin tai kahteen generaattoriin. Quattro-II yhdistää automaattisesti aktiiviseen lähteeseen. Päälähtö on katkeamaton. Kaukoverkon häiriötilanteessa, tai kun maasähkön tai generaattorin syöttö on katkaistuna, Quattro-II ryhtyy tuottamaan virtaa kytkennöissä oleville kuormille. Tämä tapahtuu niin nopeasti (alle 20 millisekuntia), että tietokoneet ja muut elektroniset laitteet pystyvät jatkamaan toimintaansa keskeytyksettä. Toinen lähtöliitäntä on jännitteinen vain, kun vaihtovirtaa on saatavilla yhdessä Quattro-II:n tuloliitännöistä. Kuormat, jotka eivät saa purkaa akkua, kuten ilmastointi tai vedenlämmitin, voidaan liittää tähän lähtöliitäntään.
Product Block

Ainutlaatuinen PowerAssist-toiminto

Quattro-II estää teholtaan rajallisen vaihtovirtalähteen, kuten generaattorin tai maasähköliitännän, ylikuormituksen. Ensin akun latausta vähennetään automaattisesti, jos seurauksena olisi muutoin ylikuormitustilanne. Toinen taso tukee generaattorin tai maasähkön tuottamaa sähkötehoa akusta otettavalla sähköllä.
Product Block

Käytännöllisesti katsoen rajaton teho rinnakkaistoiminnon ansiosta

Jopa 6 Quattro-II-laitetta voidaan asettaa toimimaan rinnakkain korkeamman energiatuoton aikaansaamiseksi. Myös kolmivaiheinen tai jaetun vaiheen toiminta on mahdollista.

Downloads
and support

Datasheets
  • Quattro-II
    .PDF
Manuals
  • Quattro-II 230V (HTML5)
    .HTML
  • Quattro-II 230V (PDF)
    .PDF
  • Solar & Wind Priority (HTML5)
    .HTML
  • Solar & Wind Priority (PDF)
    .PDF
  • Pre-RMA bench test instructions (PDF)
    .PDF
  • Pre-RMA Bench Test Instructions (HTML5)
    .HTML
Enclosure Dimensions
  • Quattro-II 24V 5kVA 230V
    .PDF
  • Quattro-II 24V 5kVA 230V (3D)
    .PDF
  • Quattro-II 24V 5kVA 230V (stp)
  • Quattro-II 48V 5kVA 230V
    .PDF
  • Quattro-II 48V 5kVA 230V (3D)
    .PDF
  • Quattro-II 48V 5kVA 230V (stp)
High Quality Photos

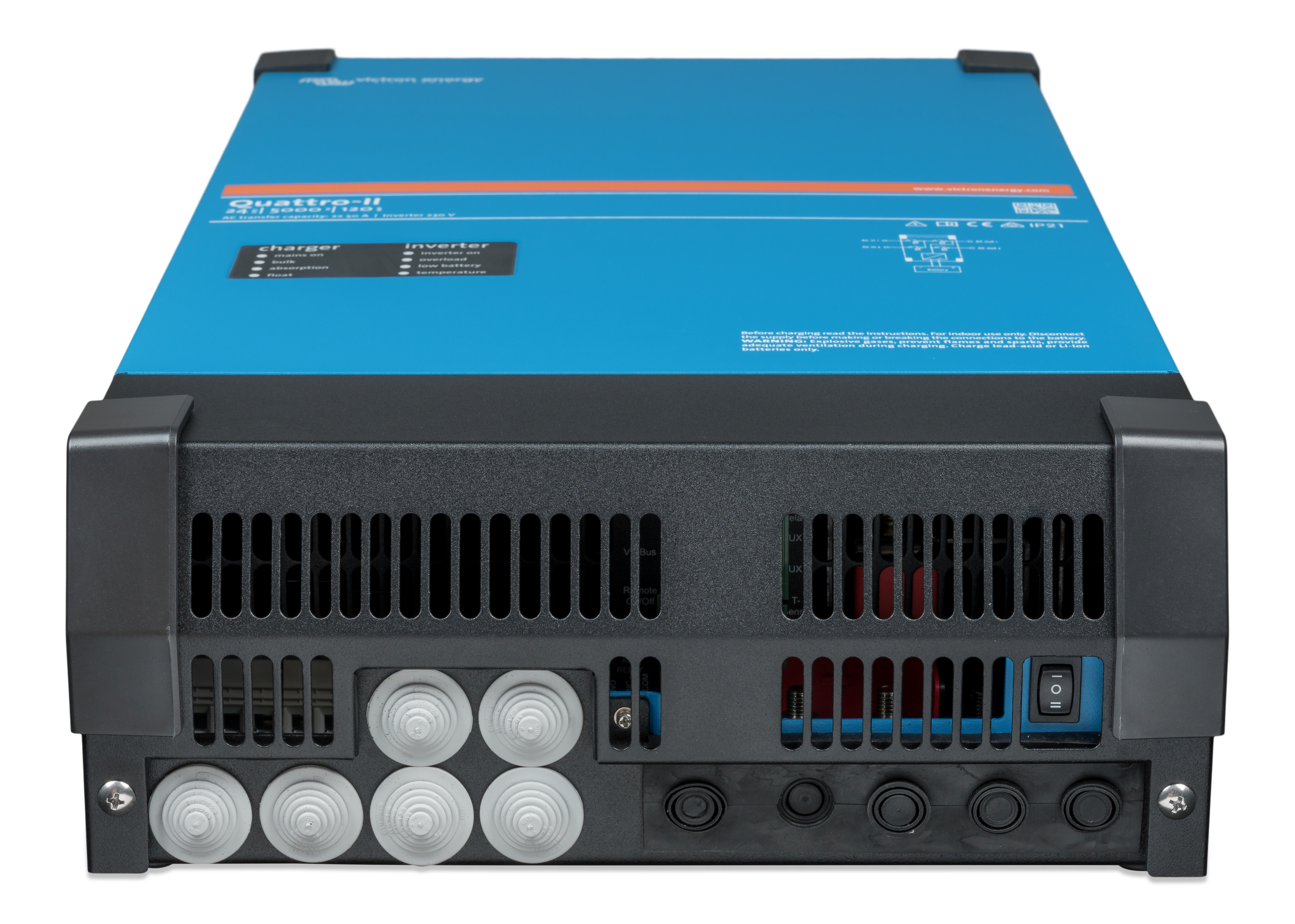

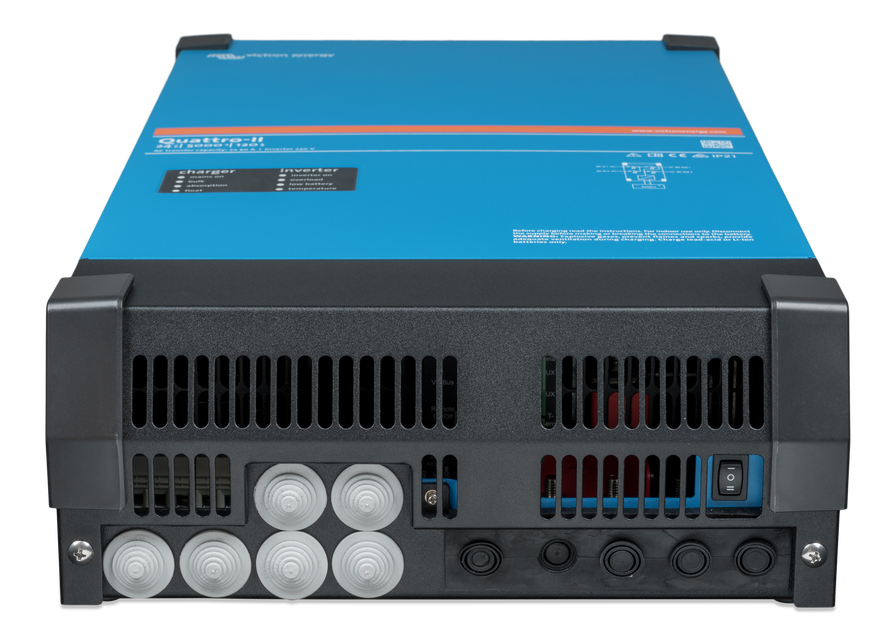

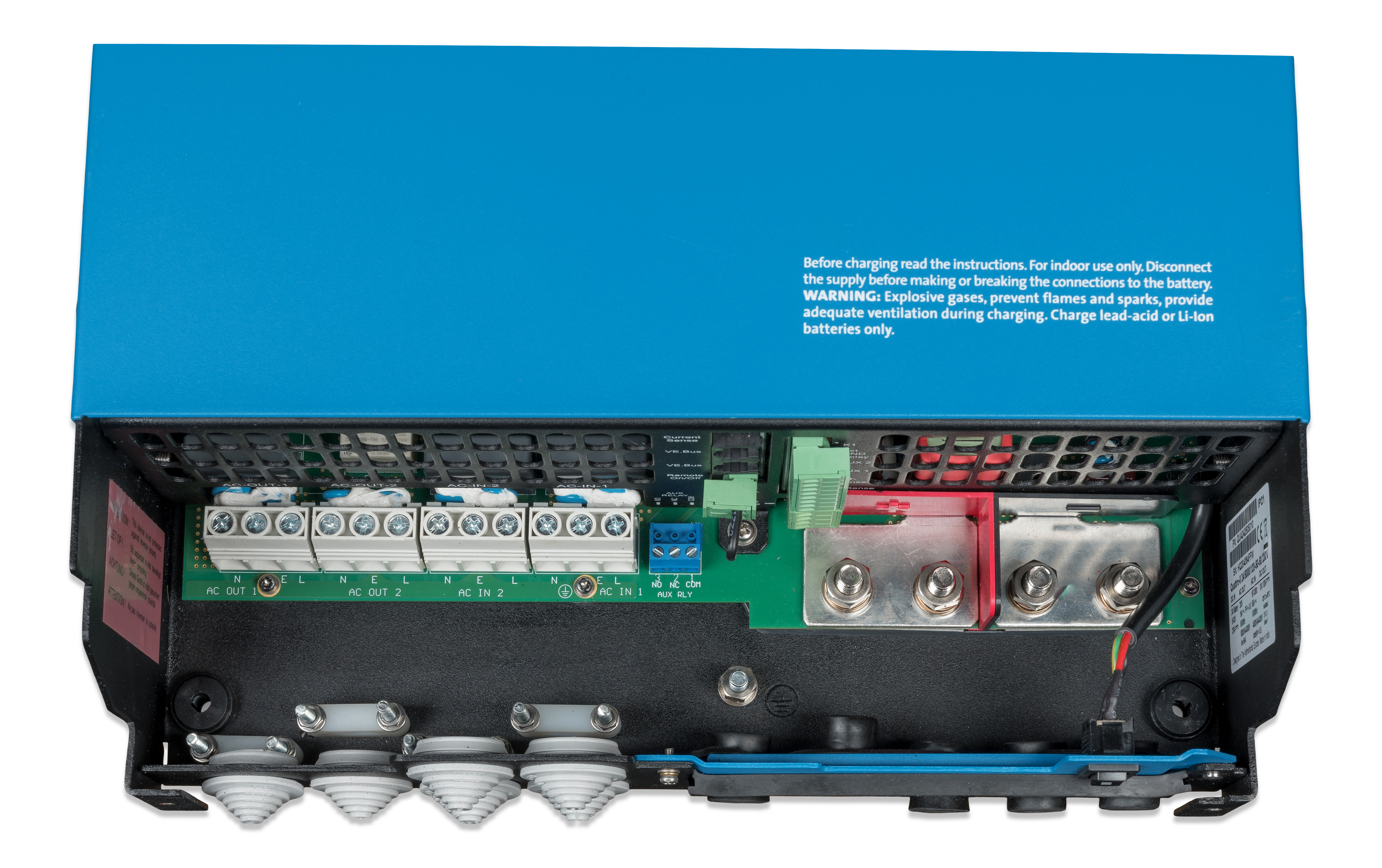

  • Quattro-II 24/5000/120-50/50 230V (bottom)  thumbnail

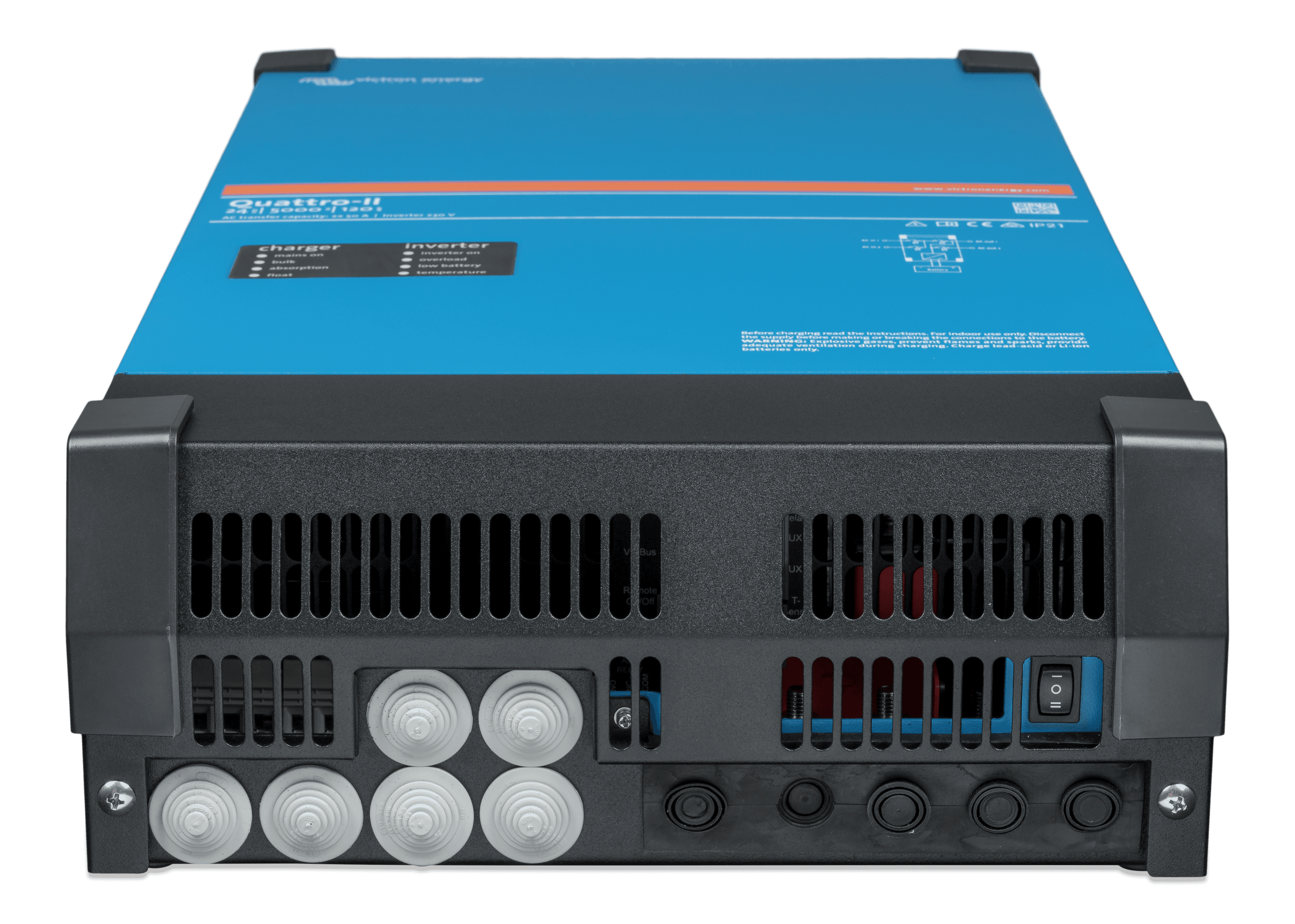

    Quattro-II 24/5000/120-50/50 230V (bottom)
    .PNG

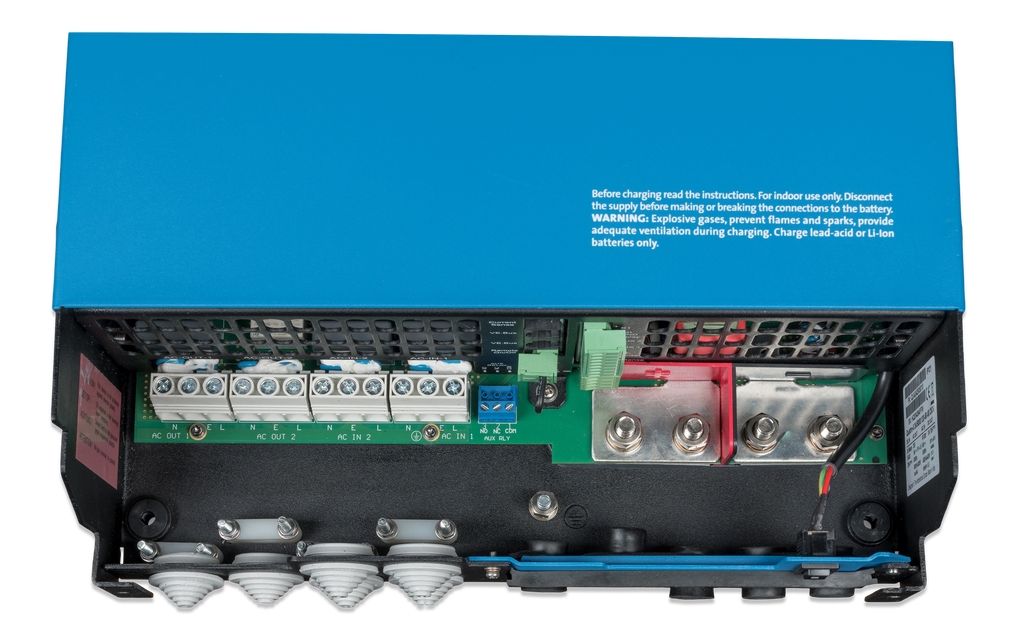

  • Quattro-II 24/5000/120-50/50 230V (close up)  thumbnail

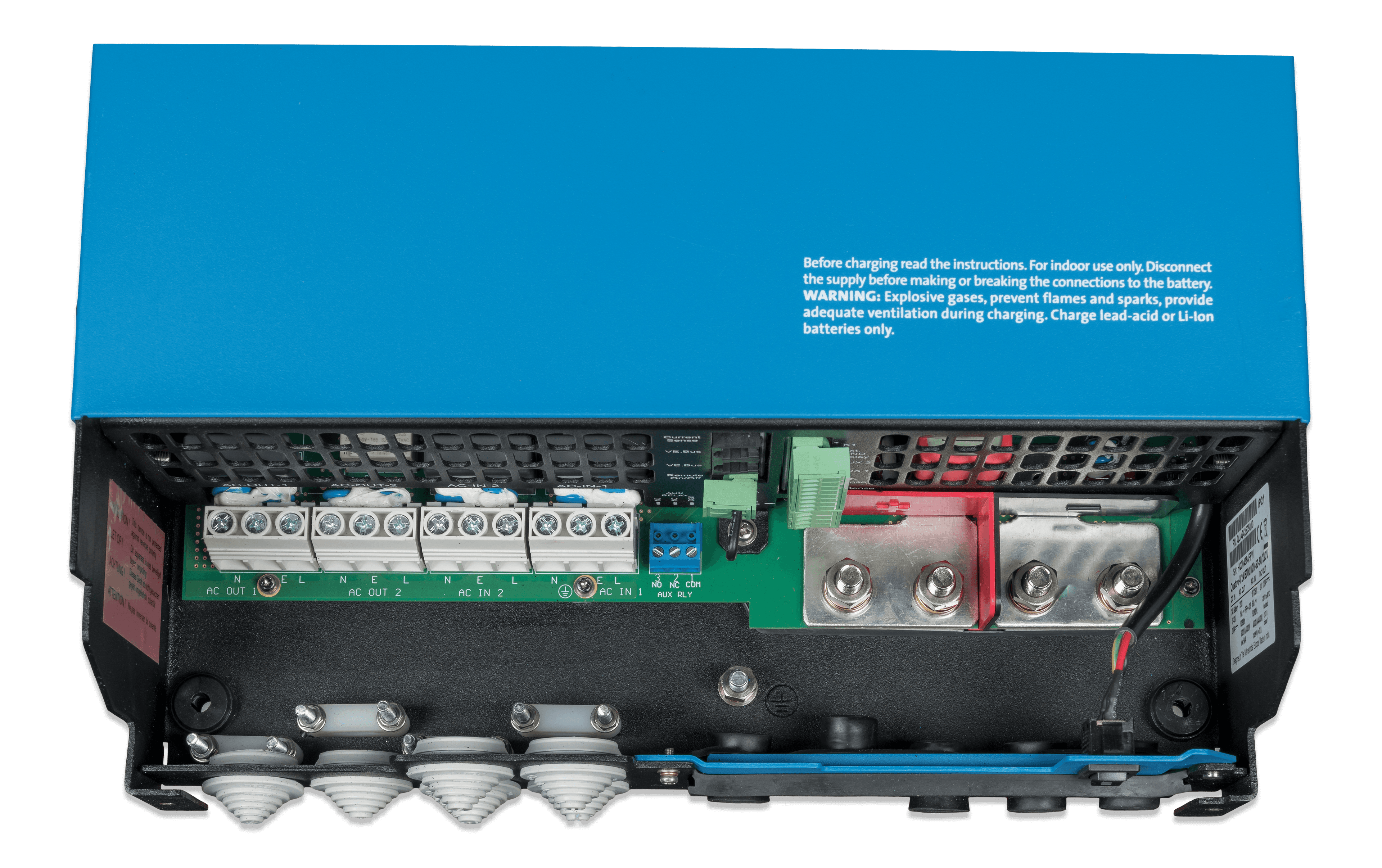

    Quattro-II 24/5000/120-50/50 230V (close up)
    .PNG

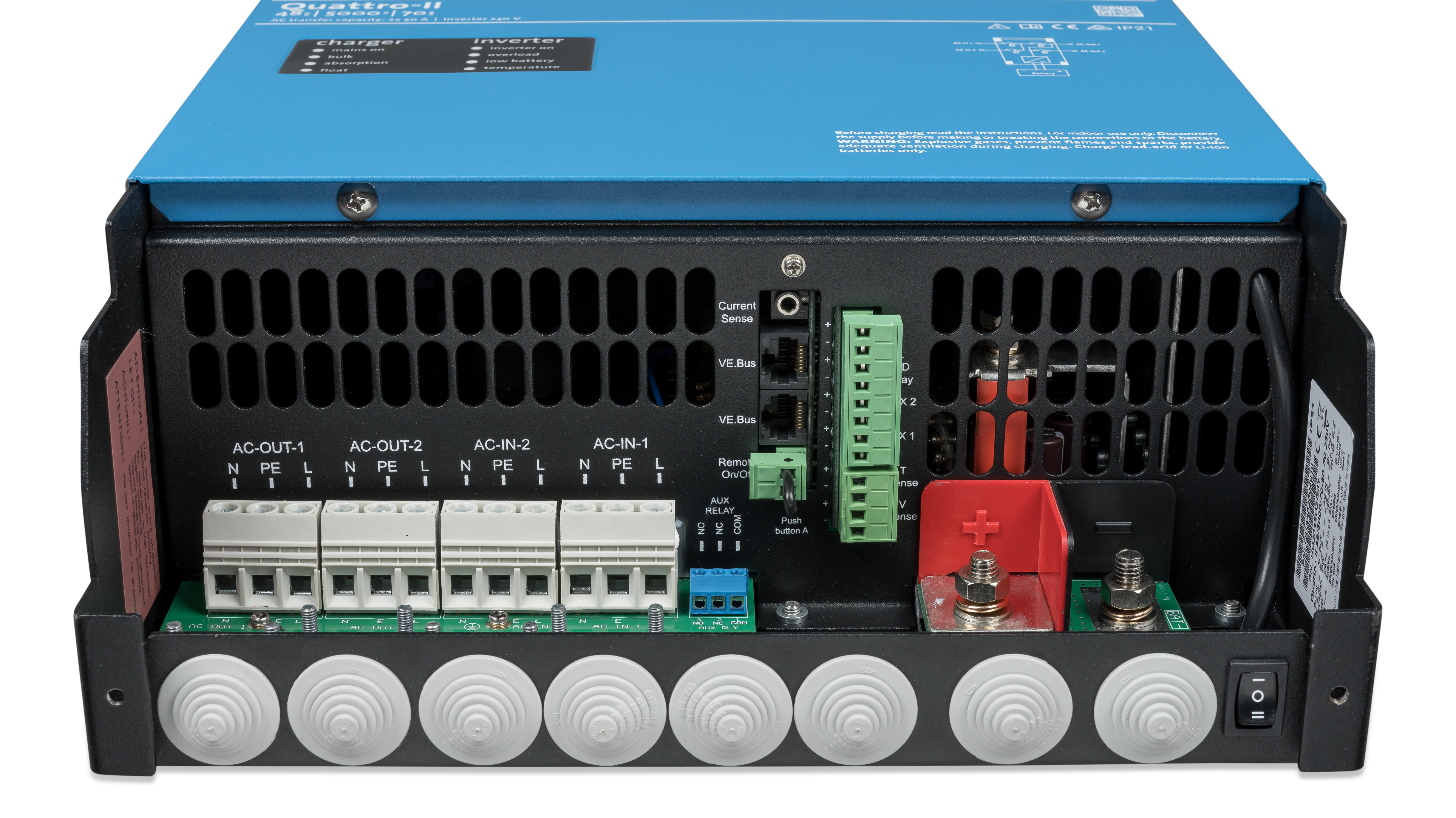

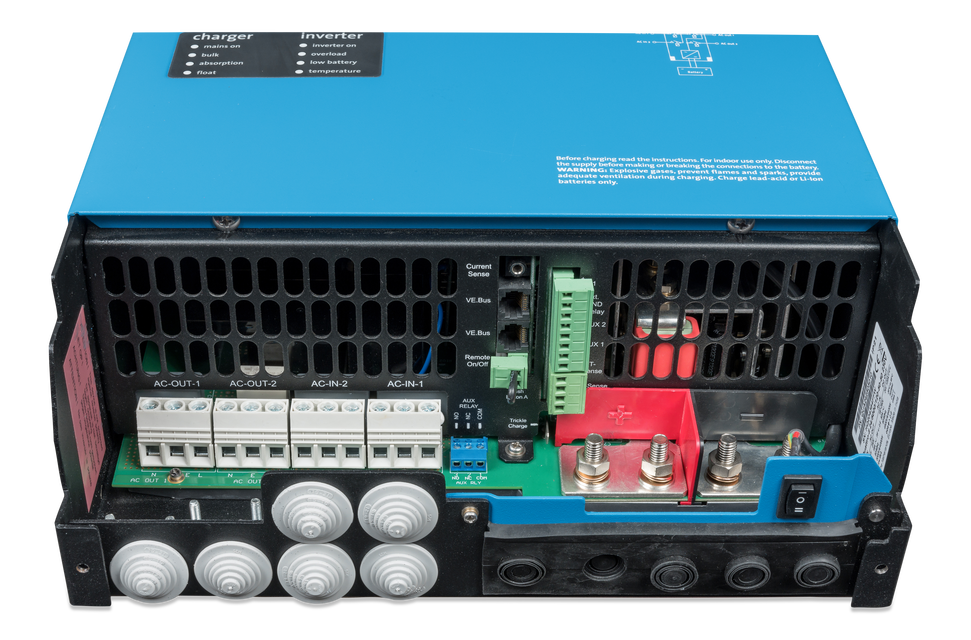

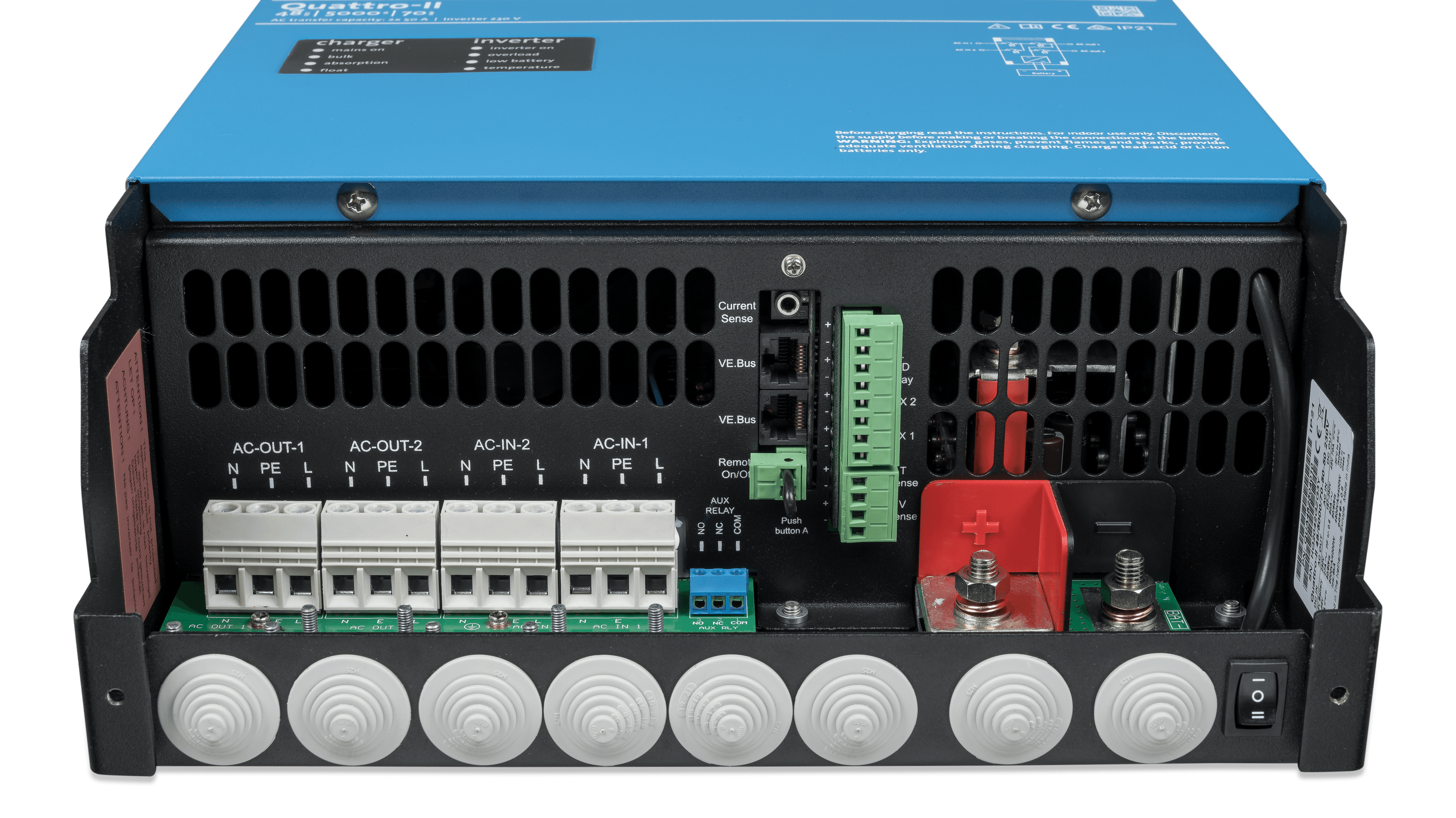

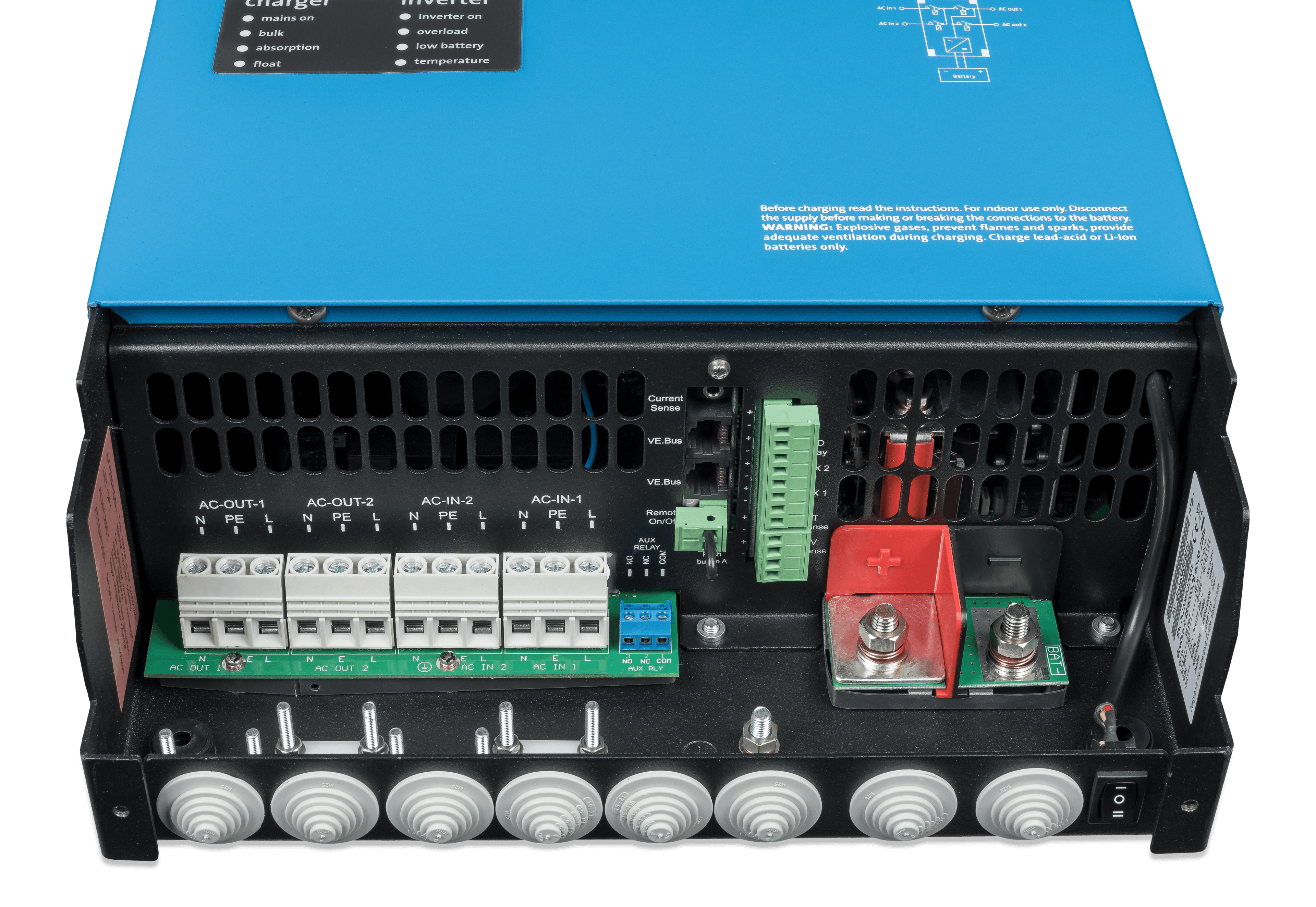

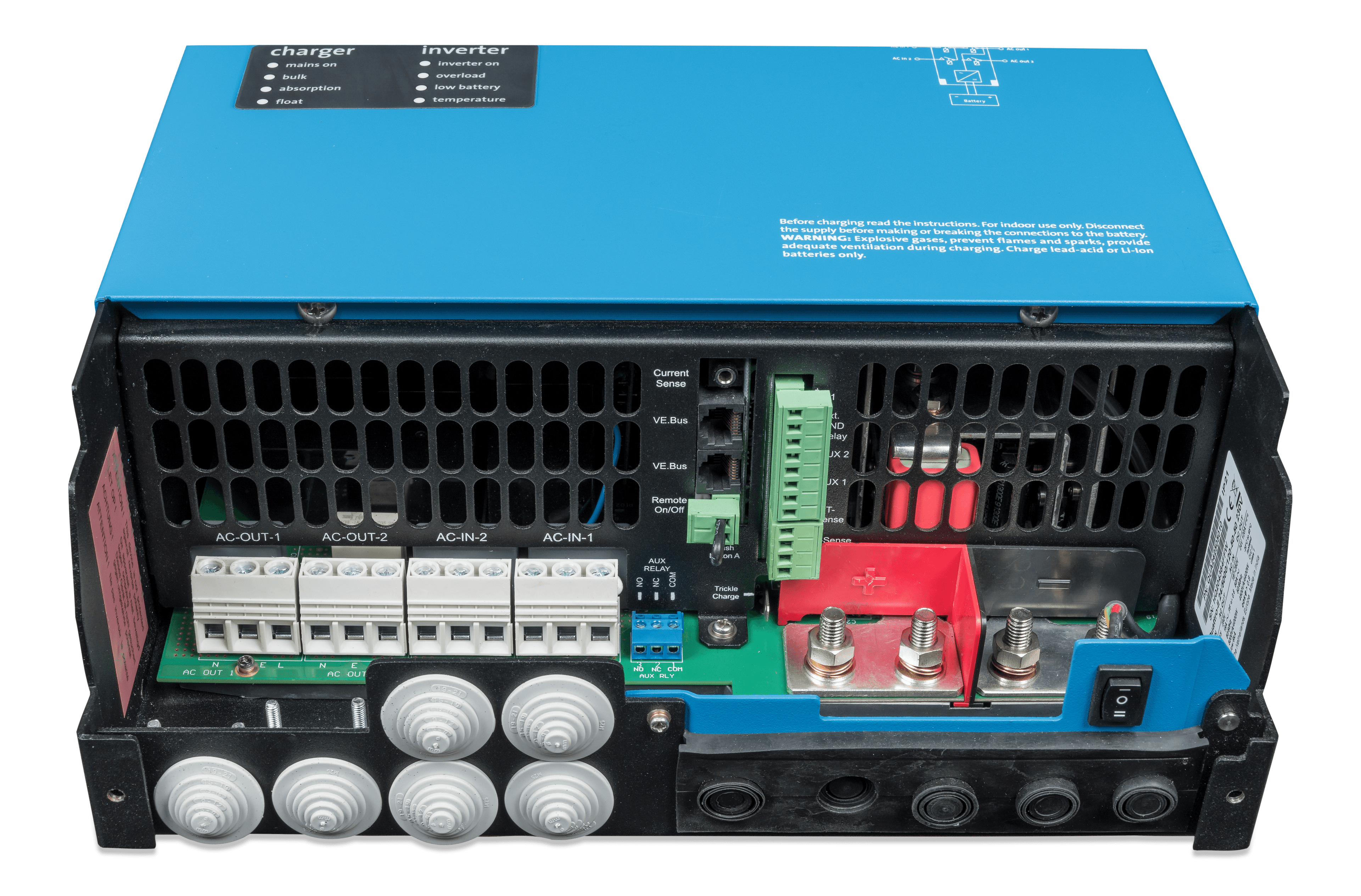

  • Quattro-II 24/5000/120-50/50 230V (connections)  thumbnail

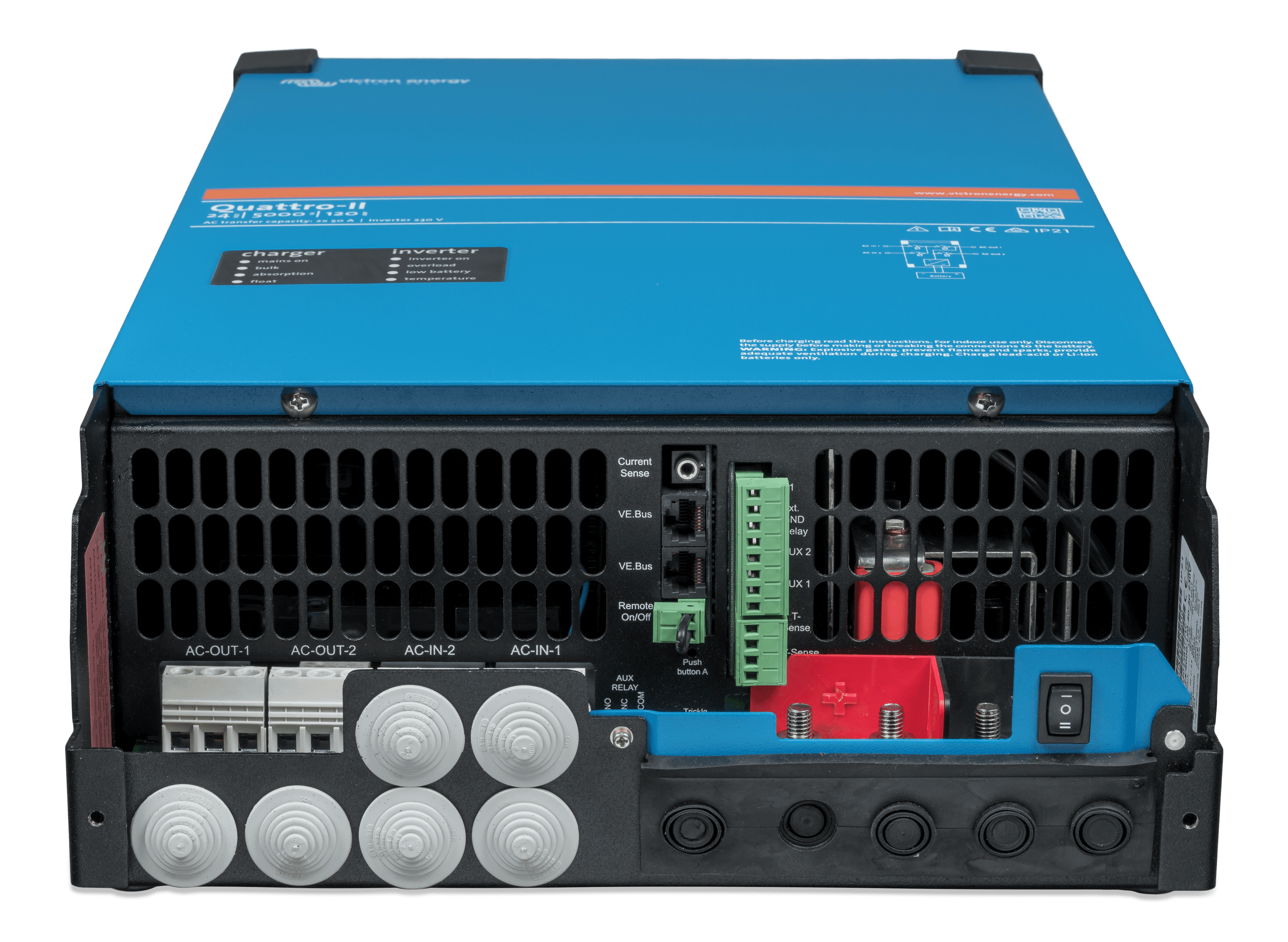

    Quattro-II 24/5000/120-50/50 230V (connections)
    .PNG

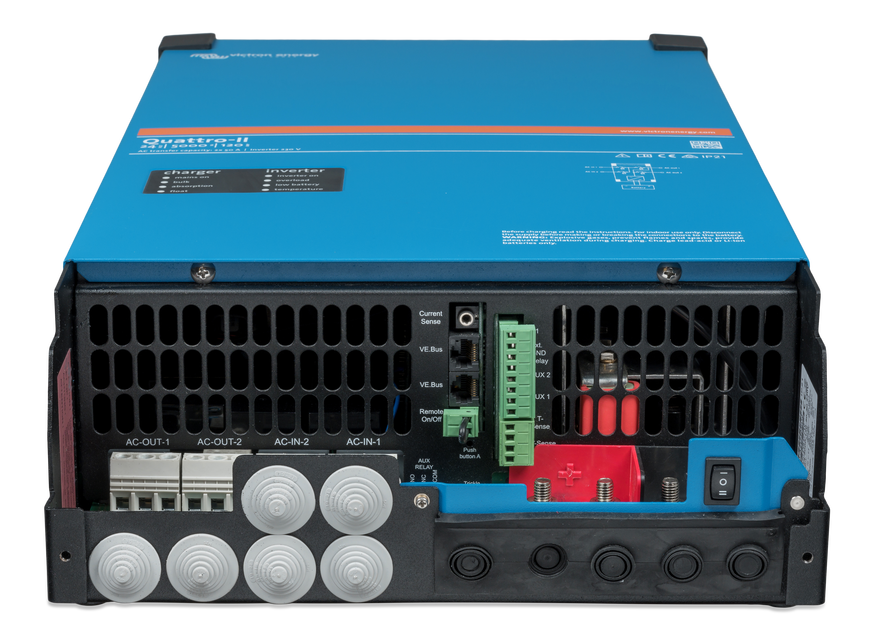

  • Quattro-II 24/5000/120-50/50 230V (connections)  thumbnail
    Quattro-II 24/5000/120-50/50 230V (connections)
    .PNG

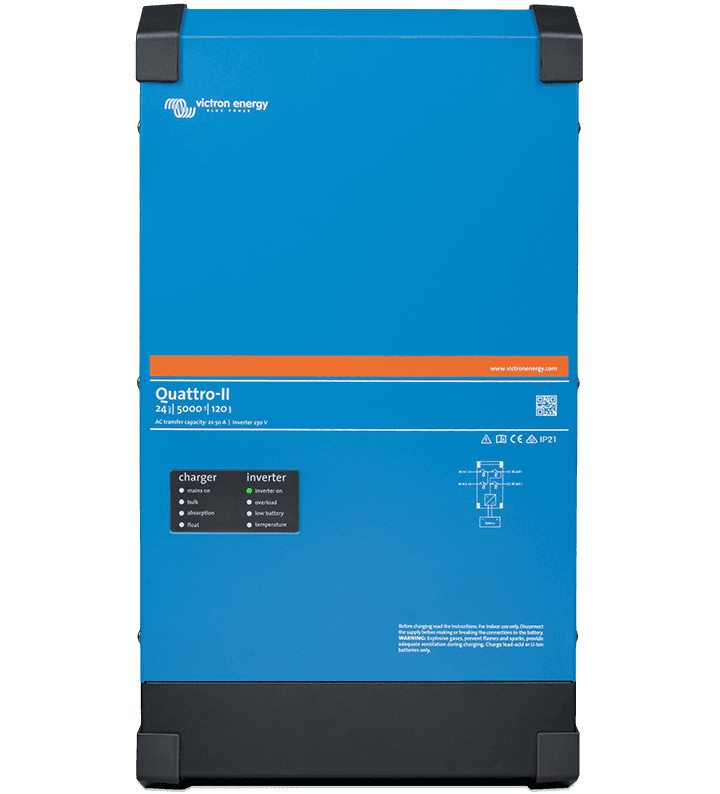

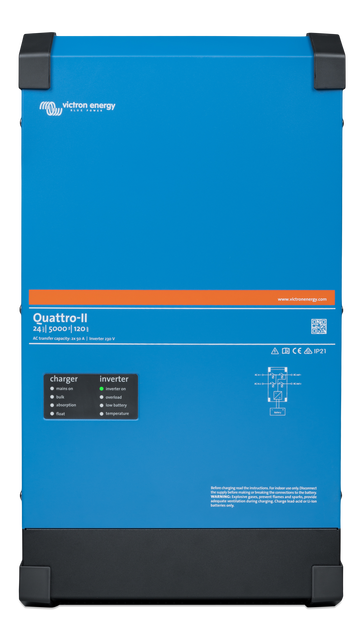

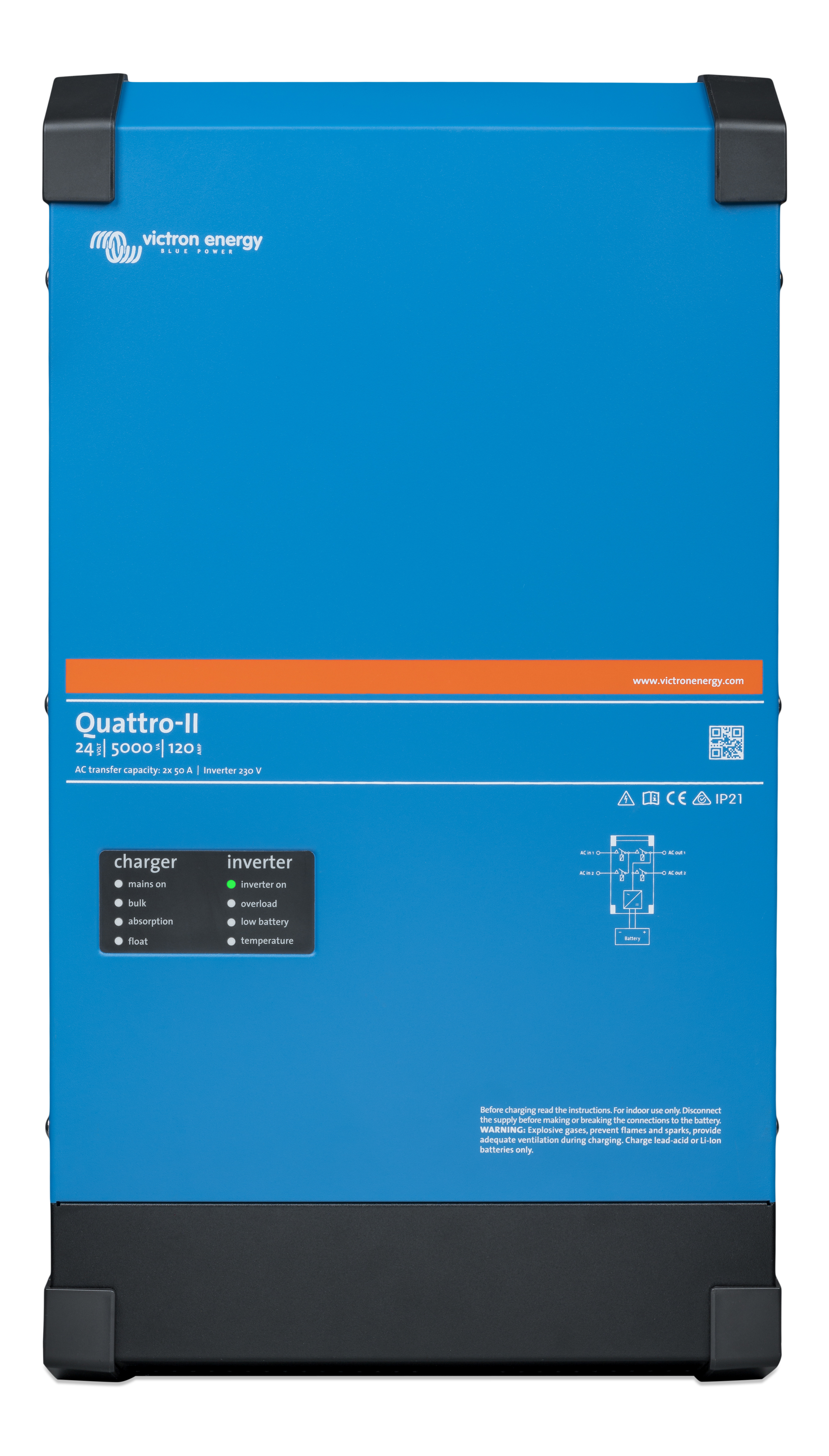

  • Quattro-II 24/5000/120-50/50 230V (front)  thumbnail

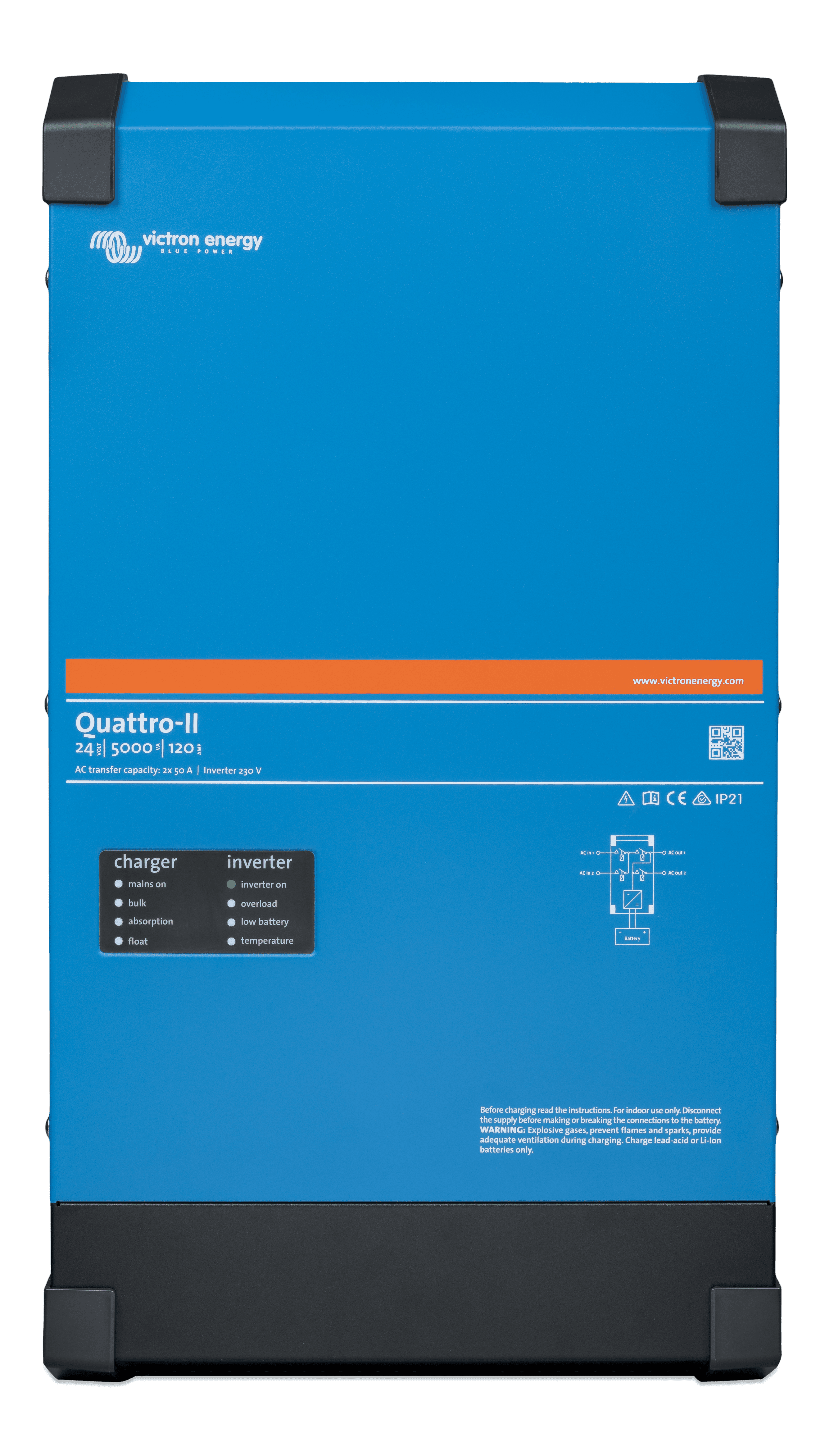

    Quattro-II 24/5000/120-50/50 230V (front)
    .PNG

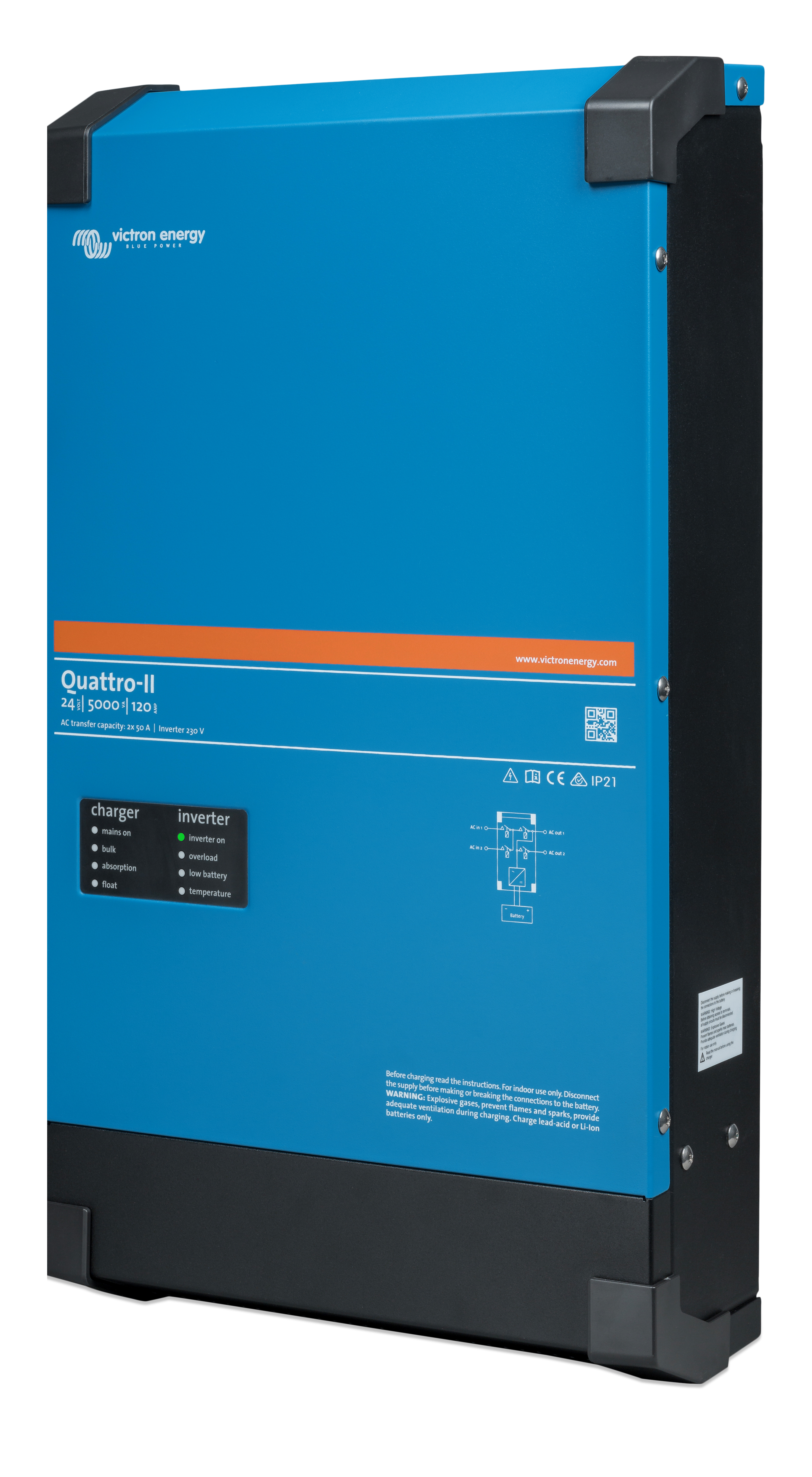

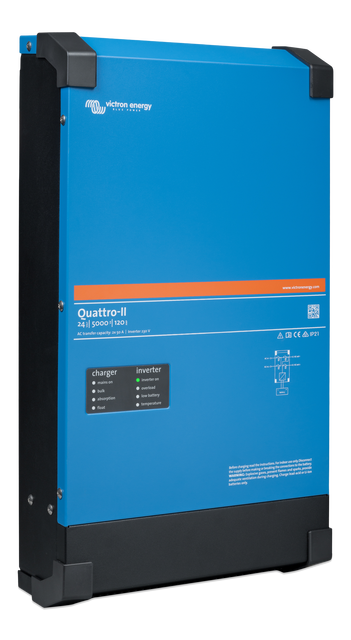

  • Quattro-II 24/5000/120-50/50 230V (right)  thumbnail

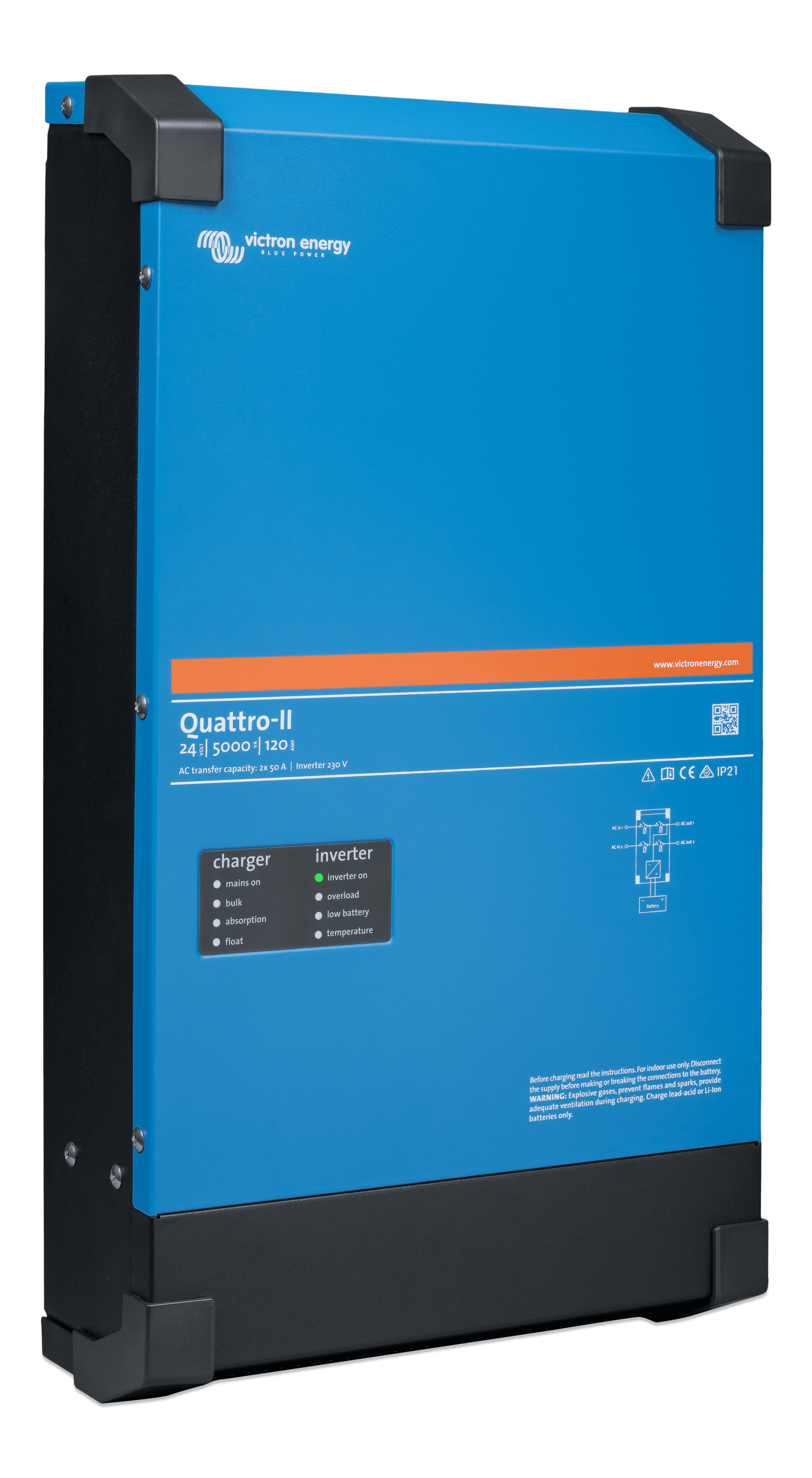

    Quattro-II 24/5000/120-50/50 230V (right)
    .PNG

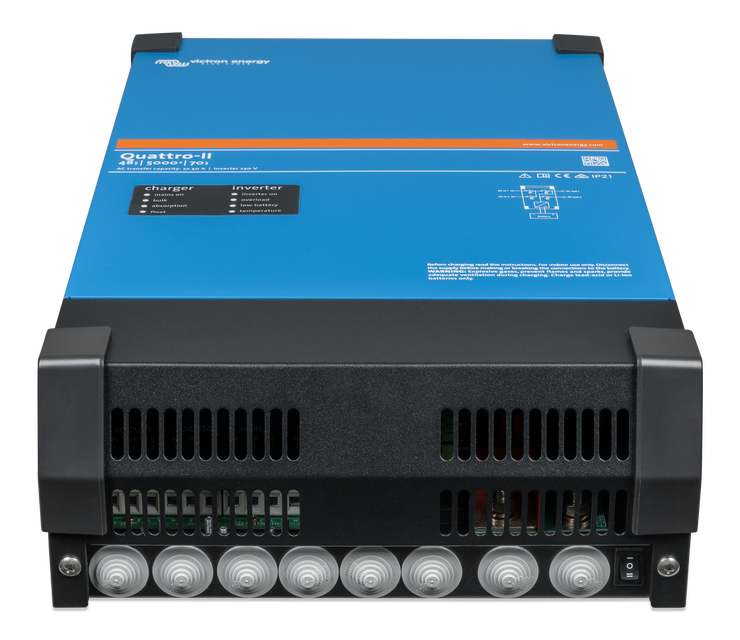

  • Quattro-II 48/5000/70-50/50 (connector closed)  thumbnail

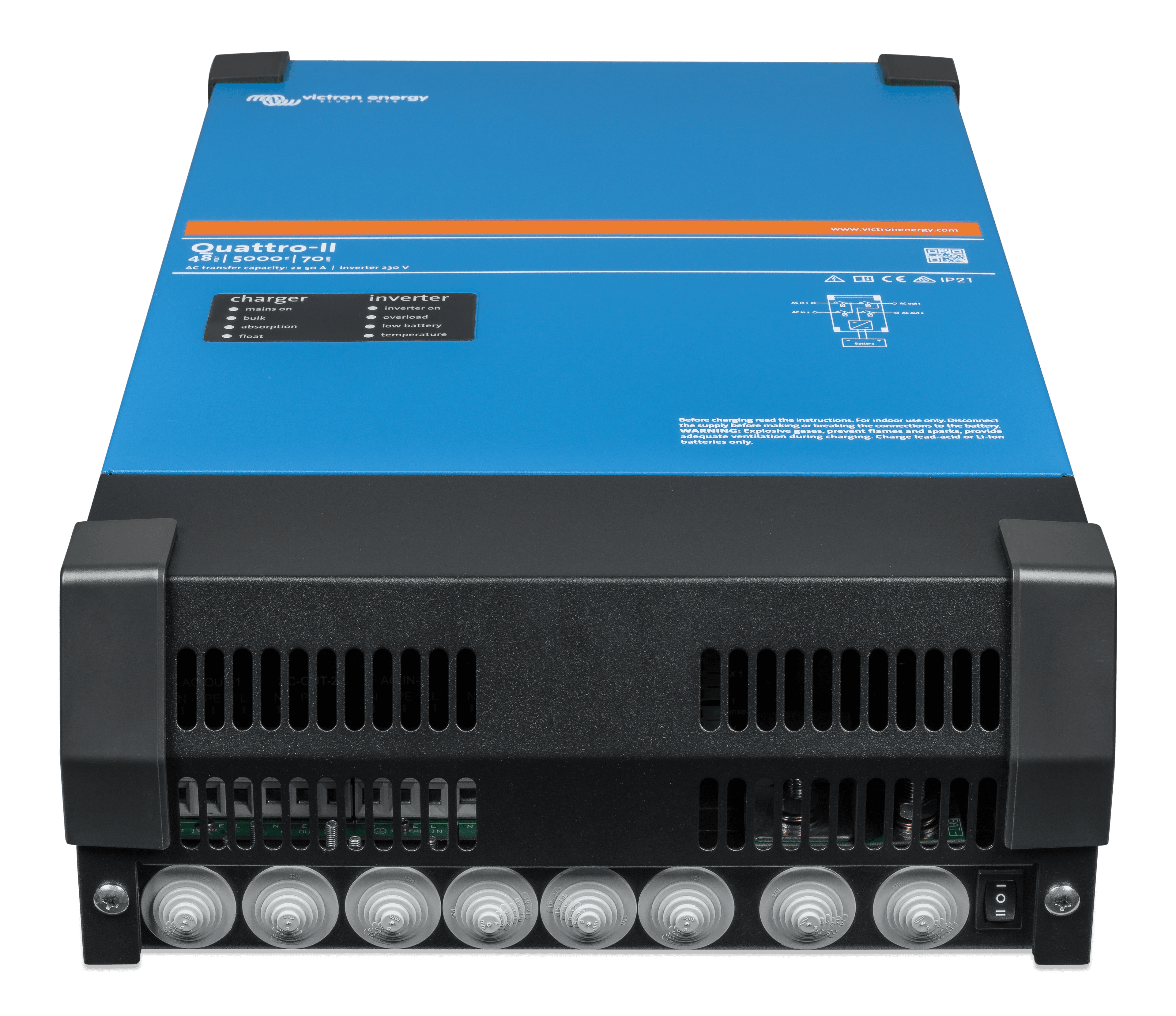

    Quattro-II 48/5000/70-50/50 (connector closed)
    .PNG

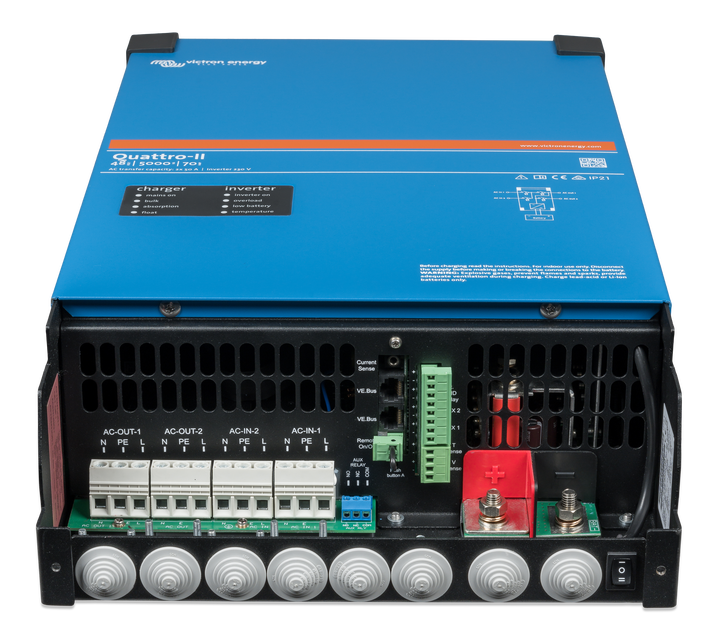

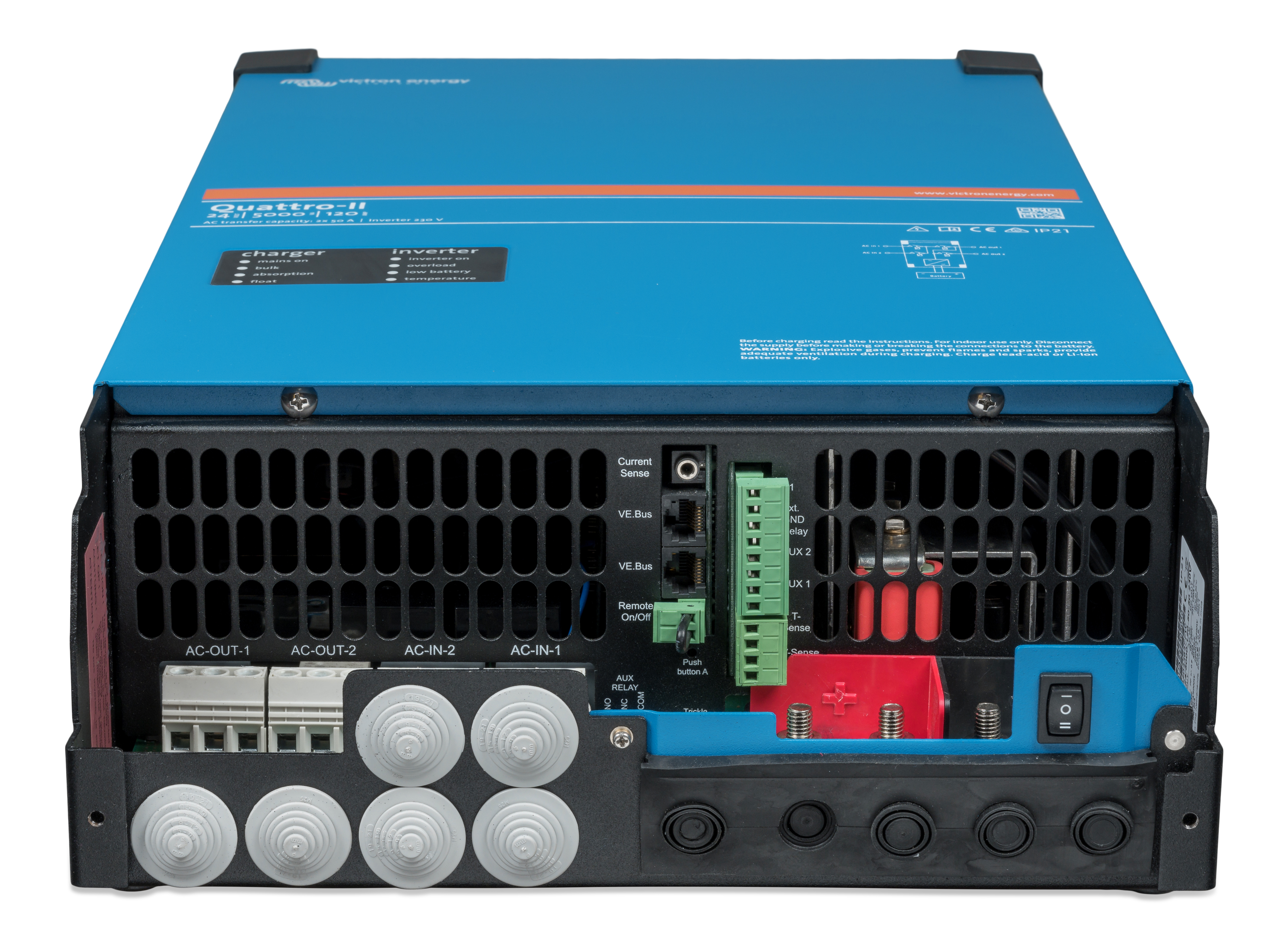

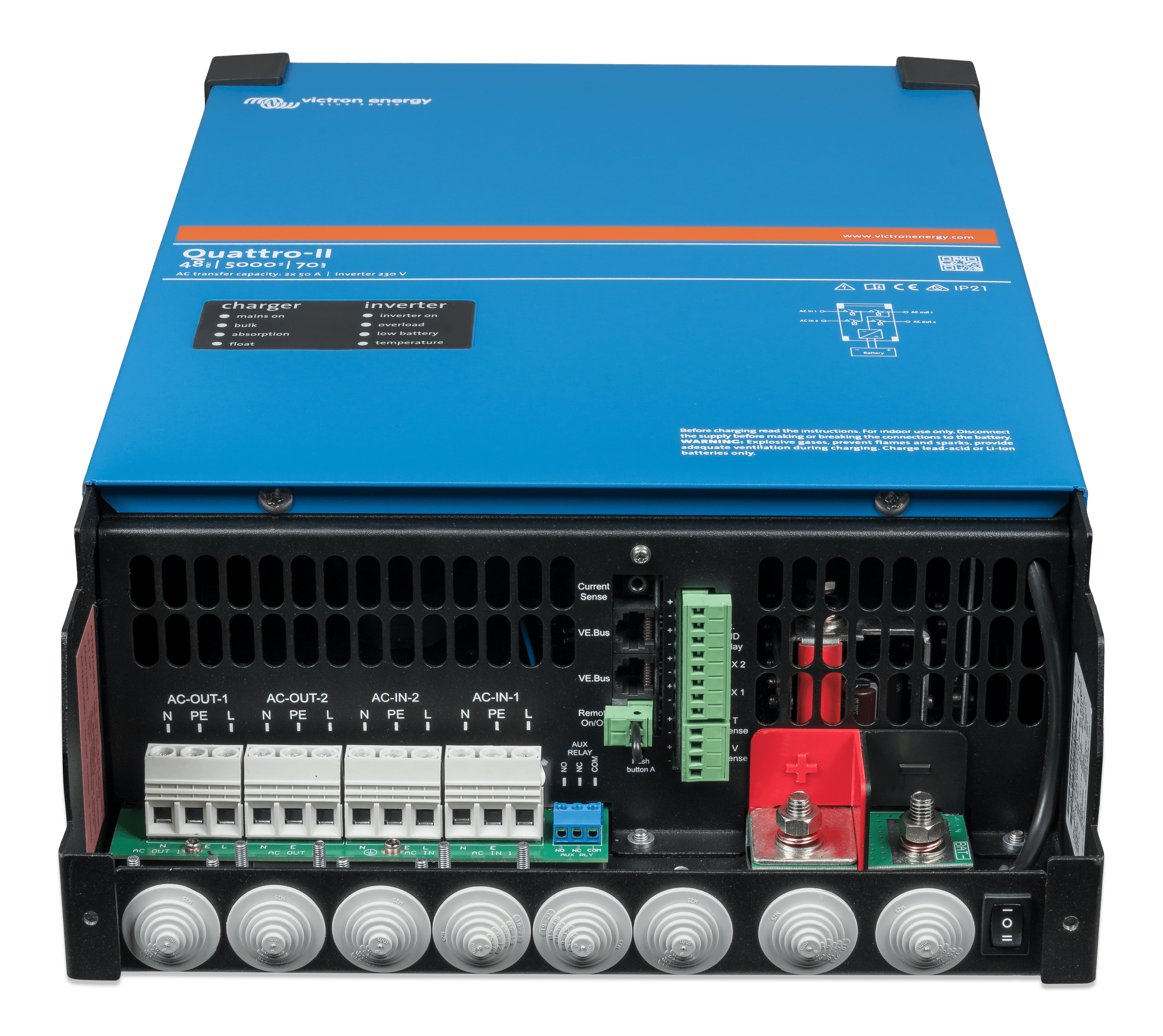

  • Quattro-II 48/5000/70-50/50 (connector open bottom)  thumbnail
    Quattro-II 48/5000/70-50/50 (connector open bottom)
    .PNG

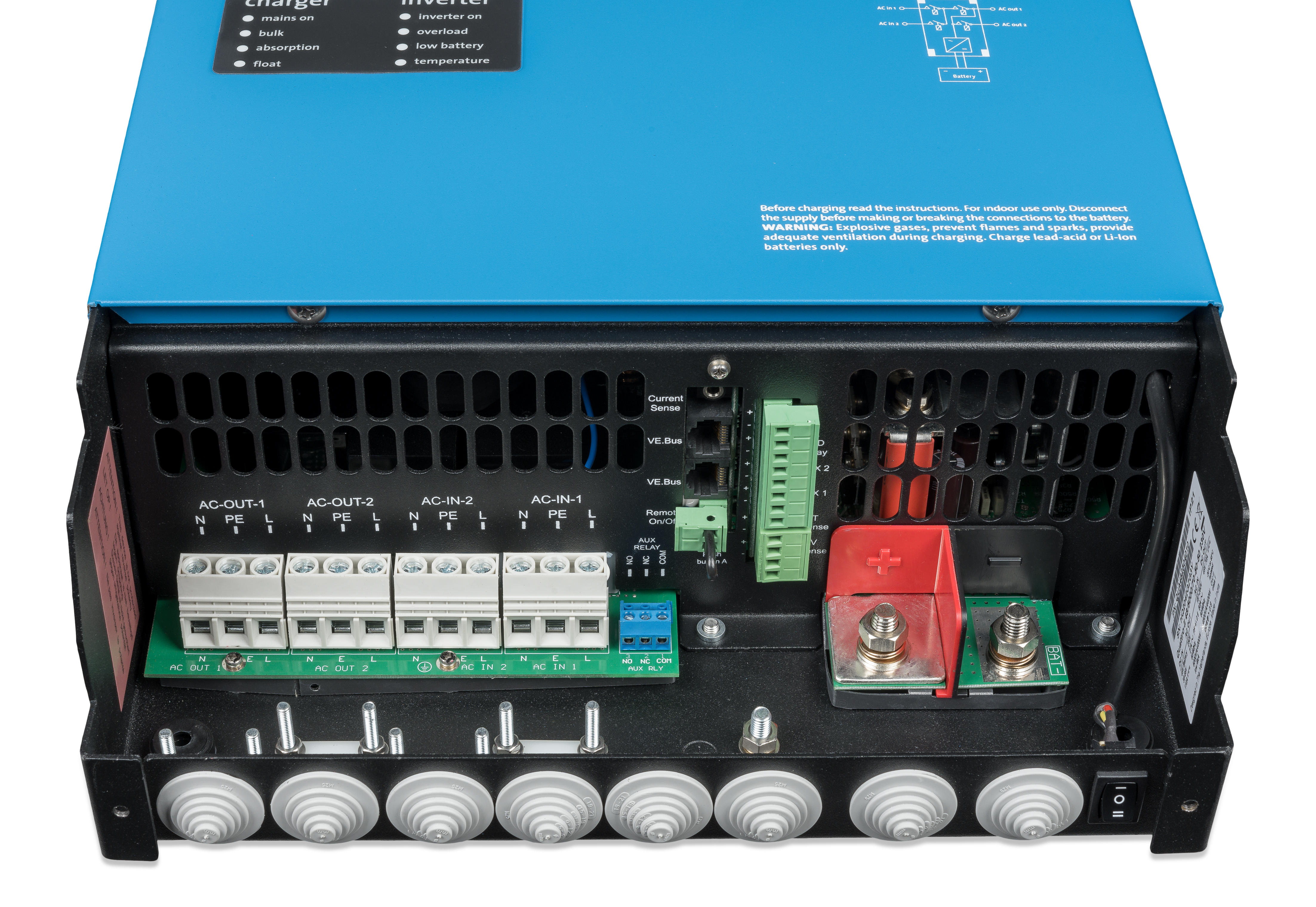

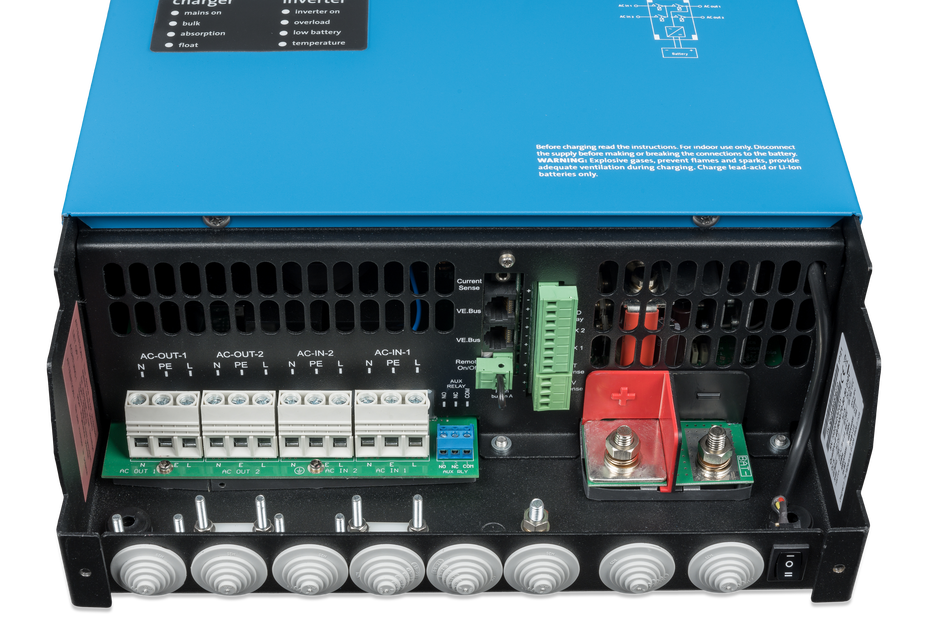

  • Quattro-II 48/5000/70-50/50 (connector)  thumbnail
    Quattro-II 48/5000/70-50/50 (connector)
    .PNG

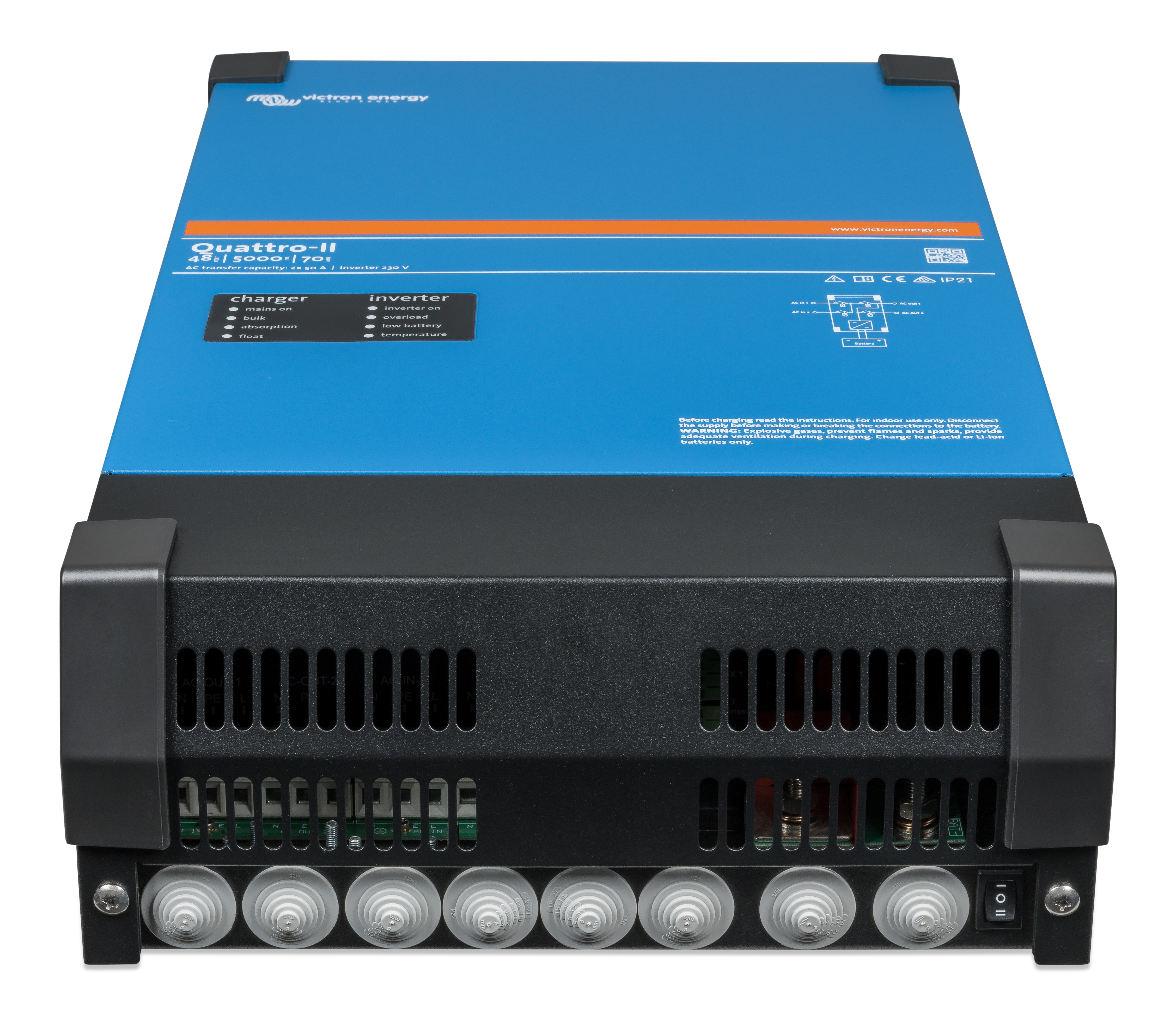

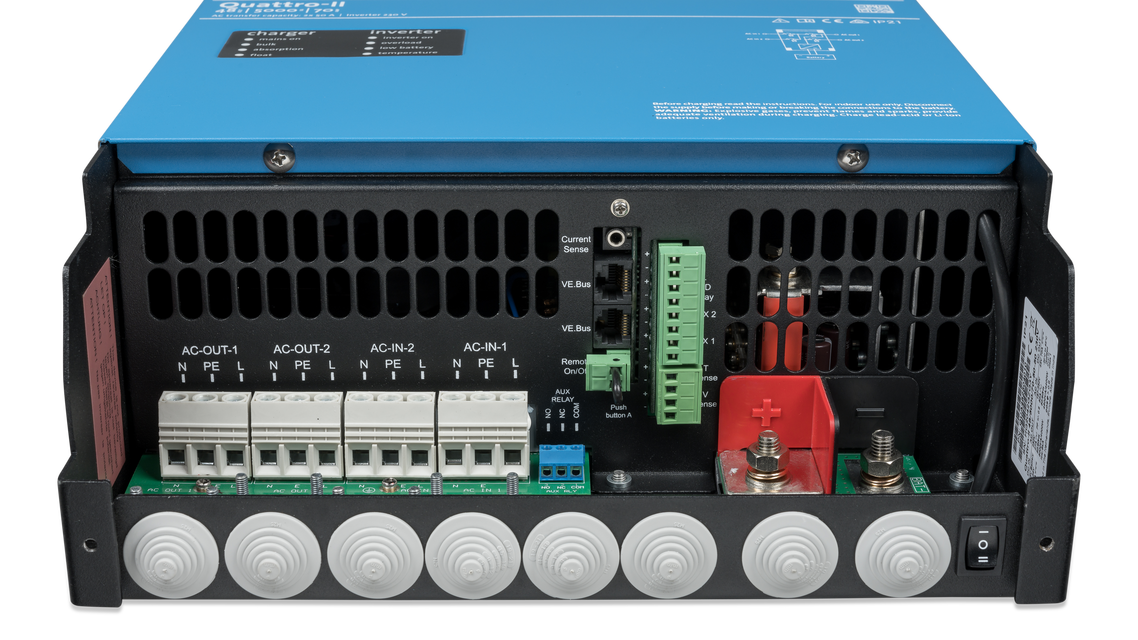

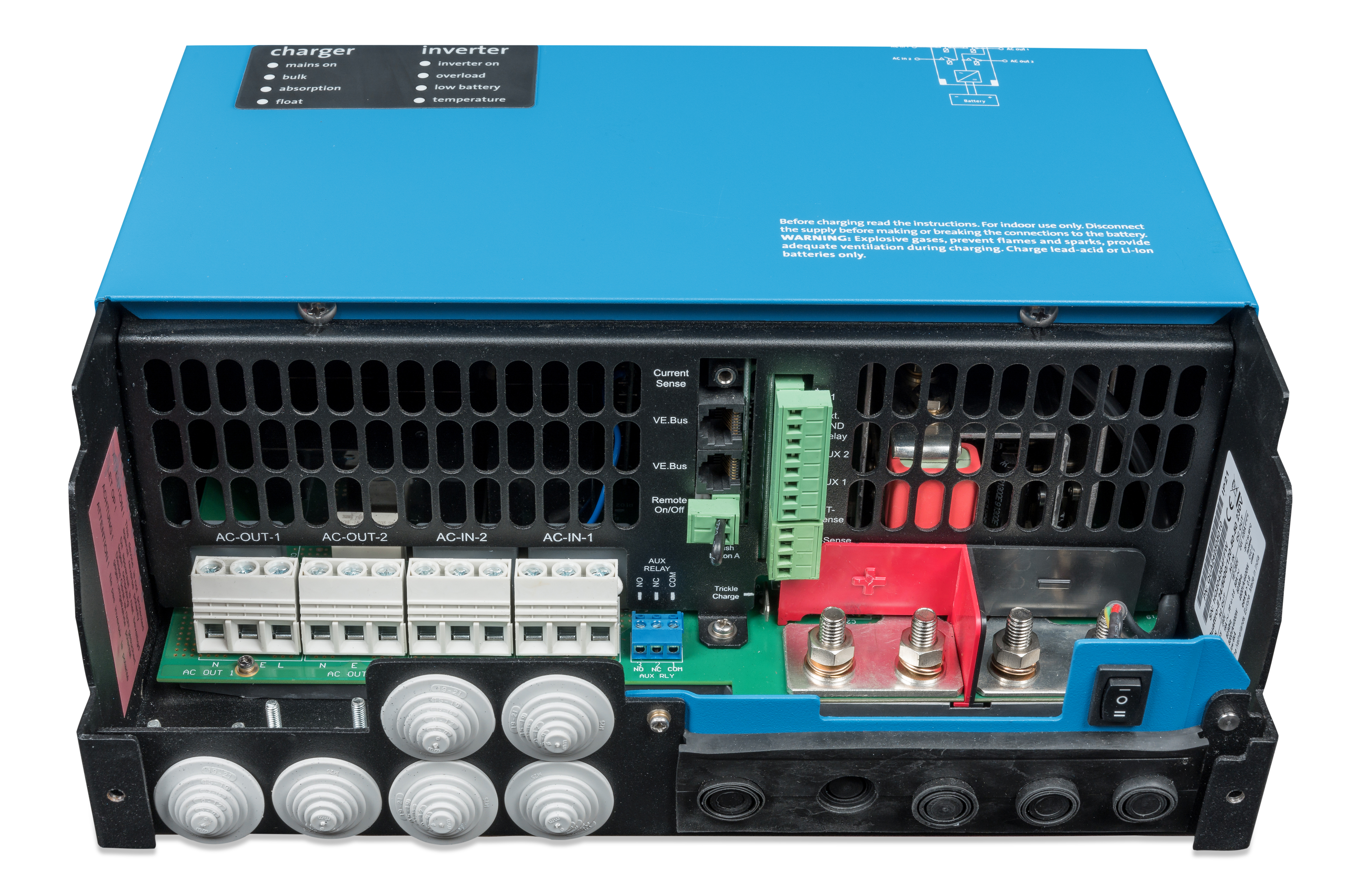

  • Quattro-II 48/5000/70-50/50 (connector bottom)  thumbnail
    Quattro-II 48/5000/70-50/50 (connector bottom)
    .PNG

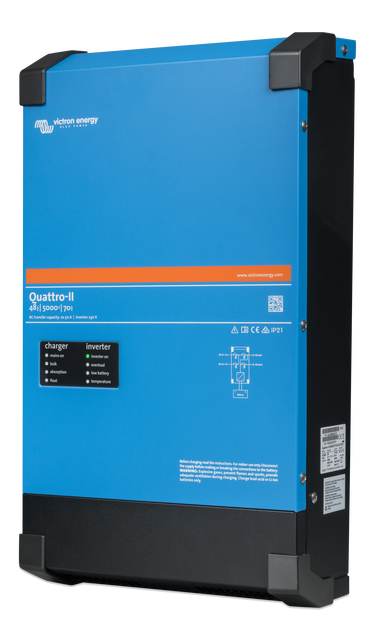

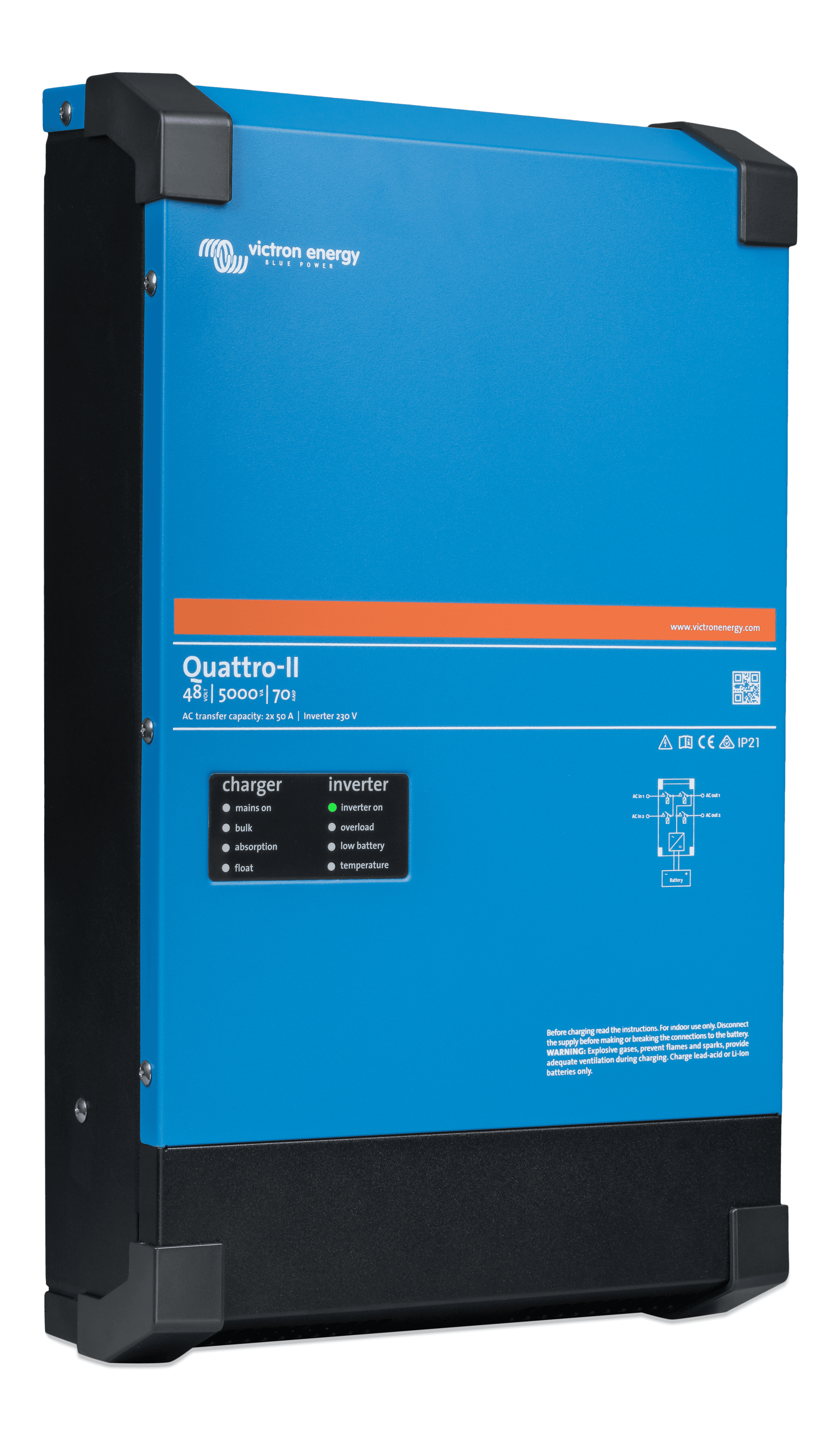

  • Quattro-II 48/5000/70-50/50 (left)  thumbnail
    Quattro-II 48/5000/70-50/50 (left)
    .PNG

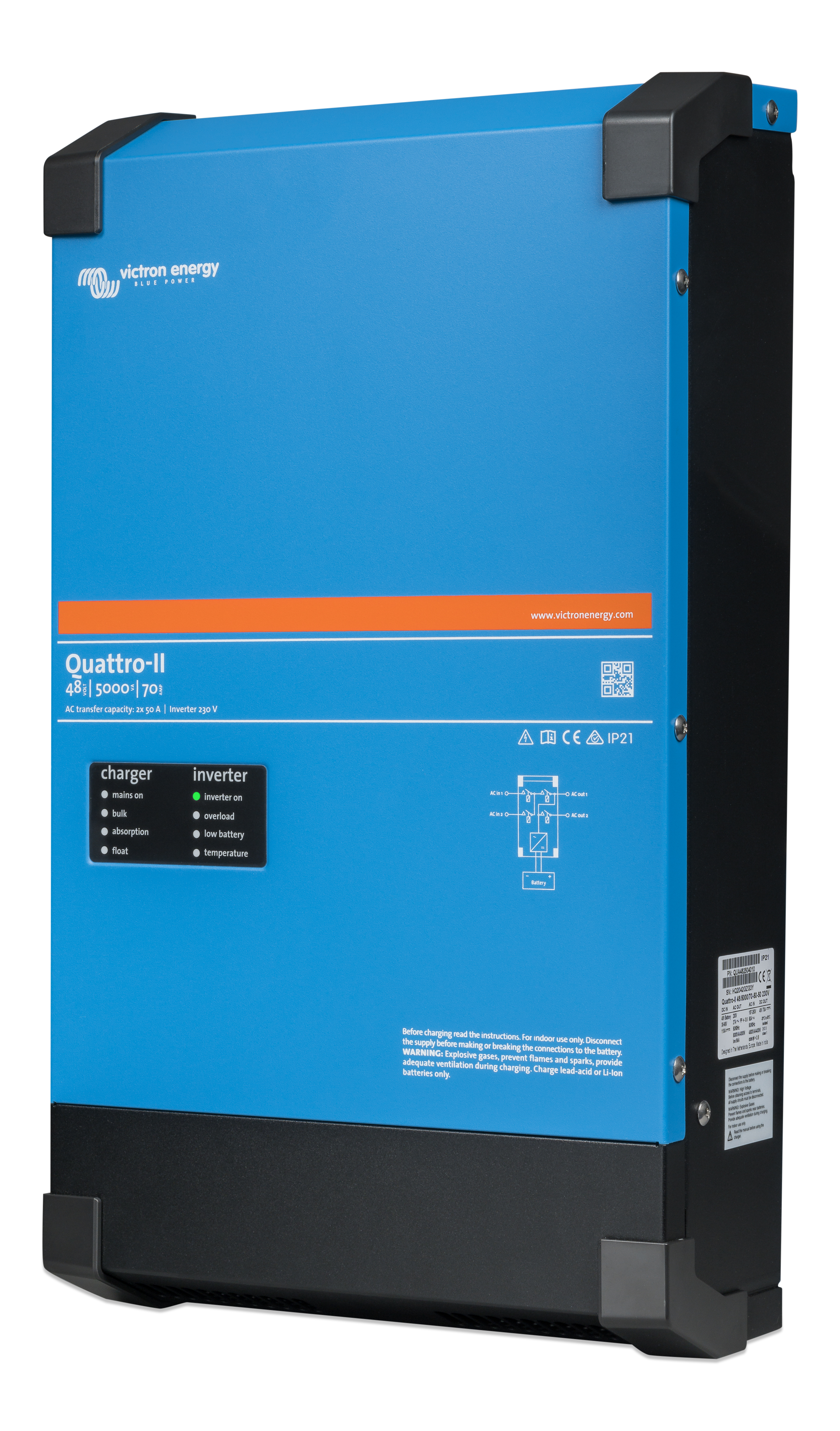

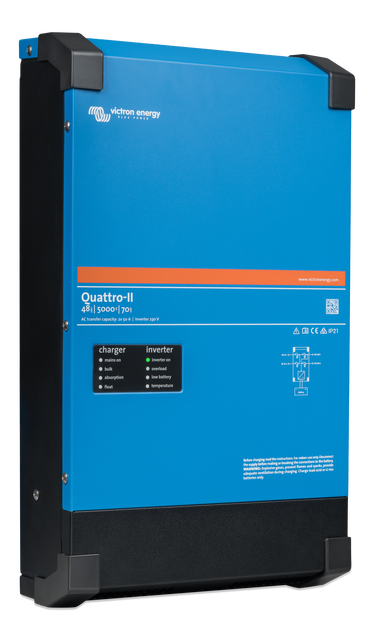

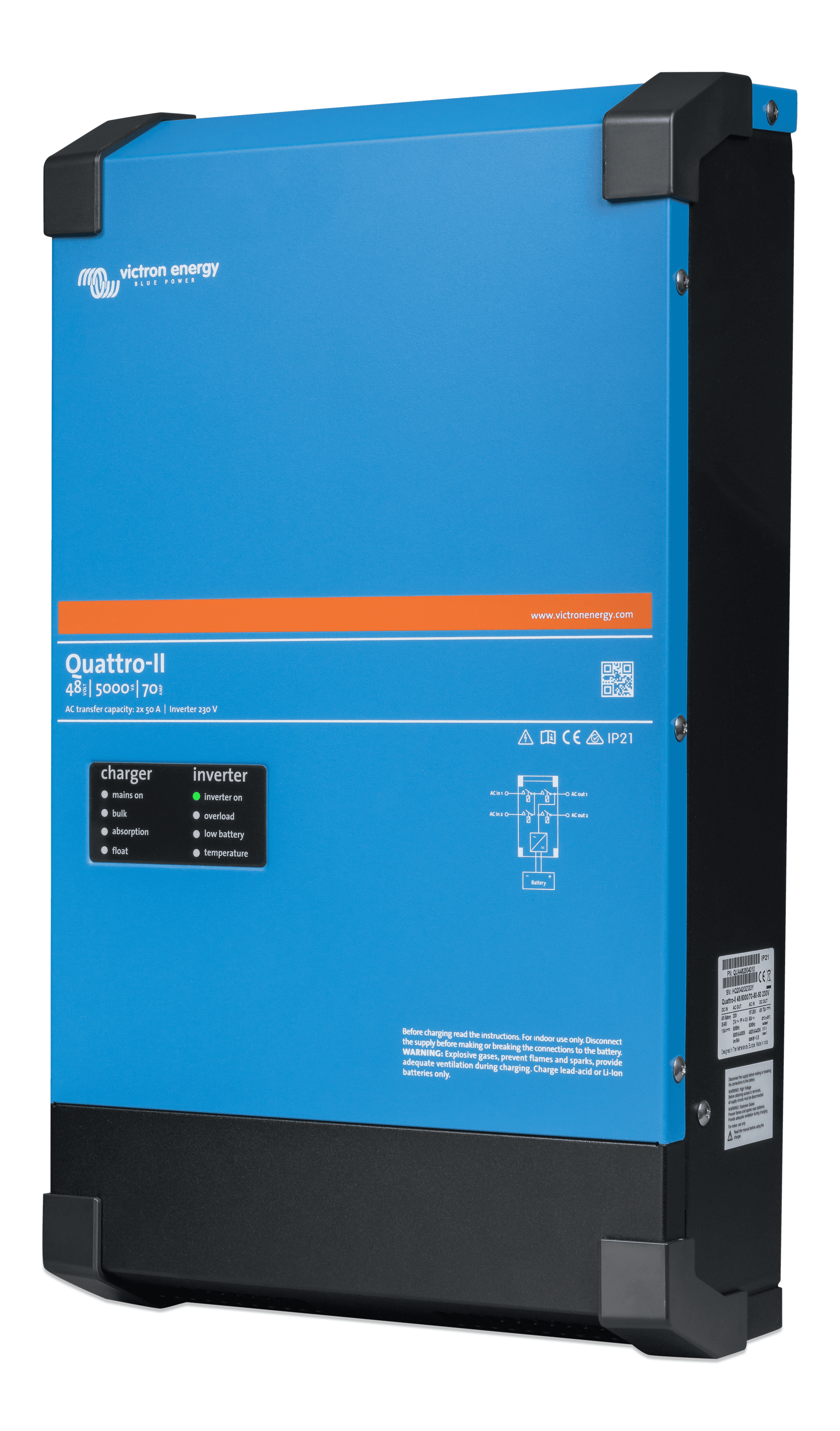

  • Quattro-II 48/5000/70-50/50 (right)  thumbnail
    Quattro-II 48/5000/70-50/50 (right)
    .PNG

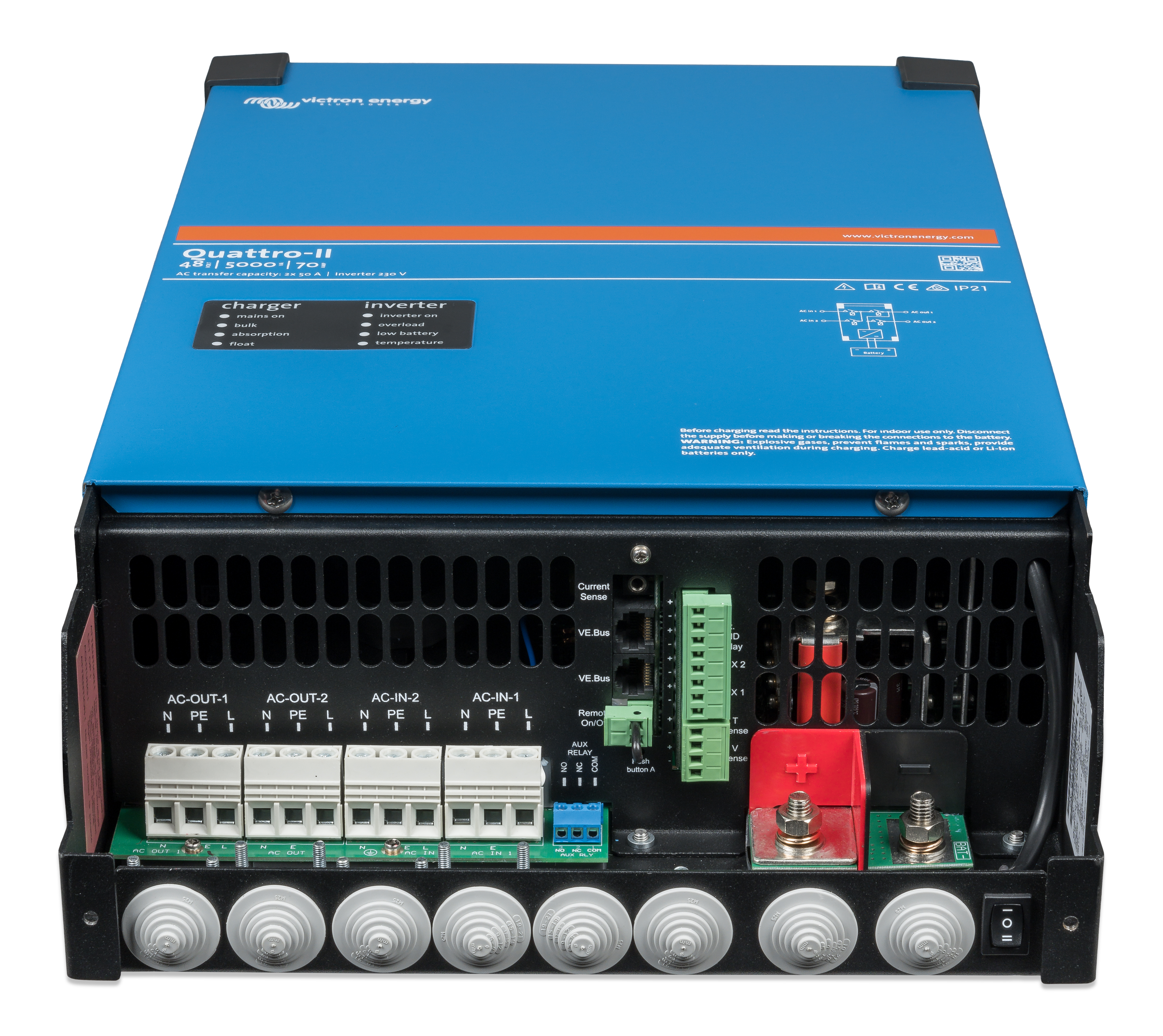

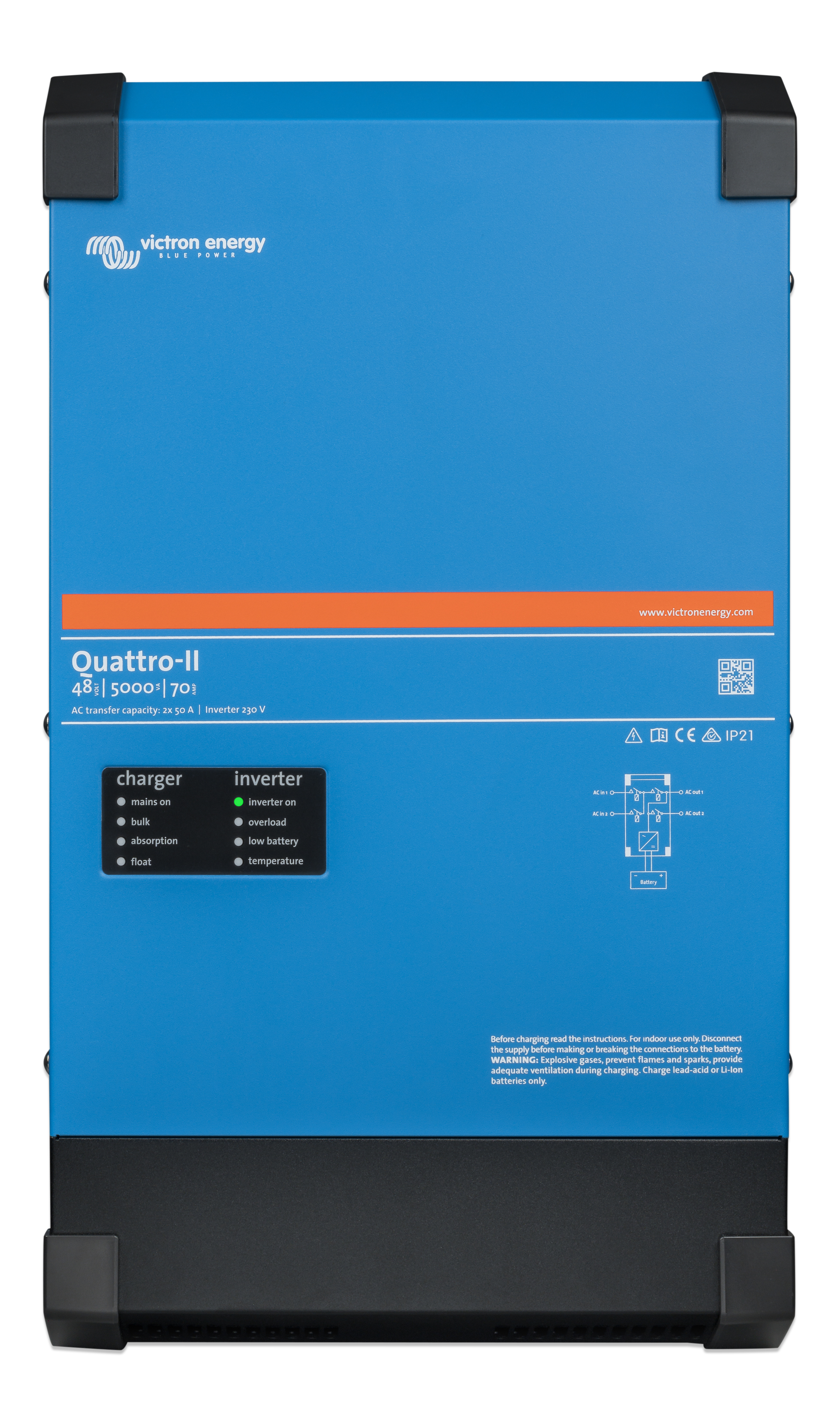

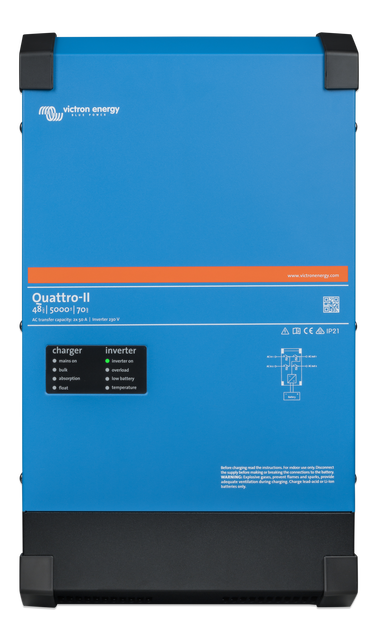

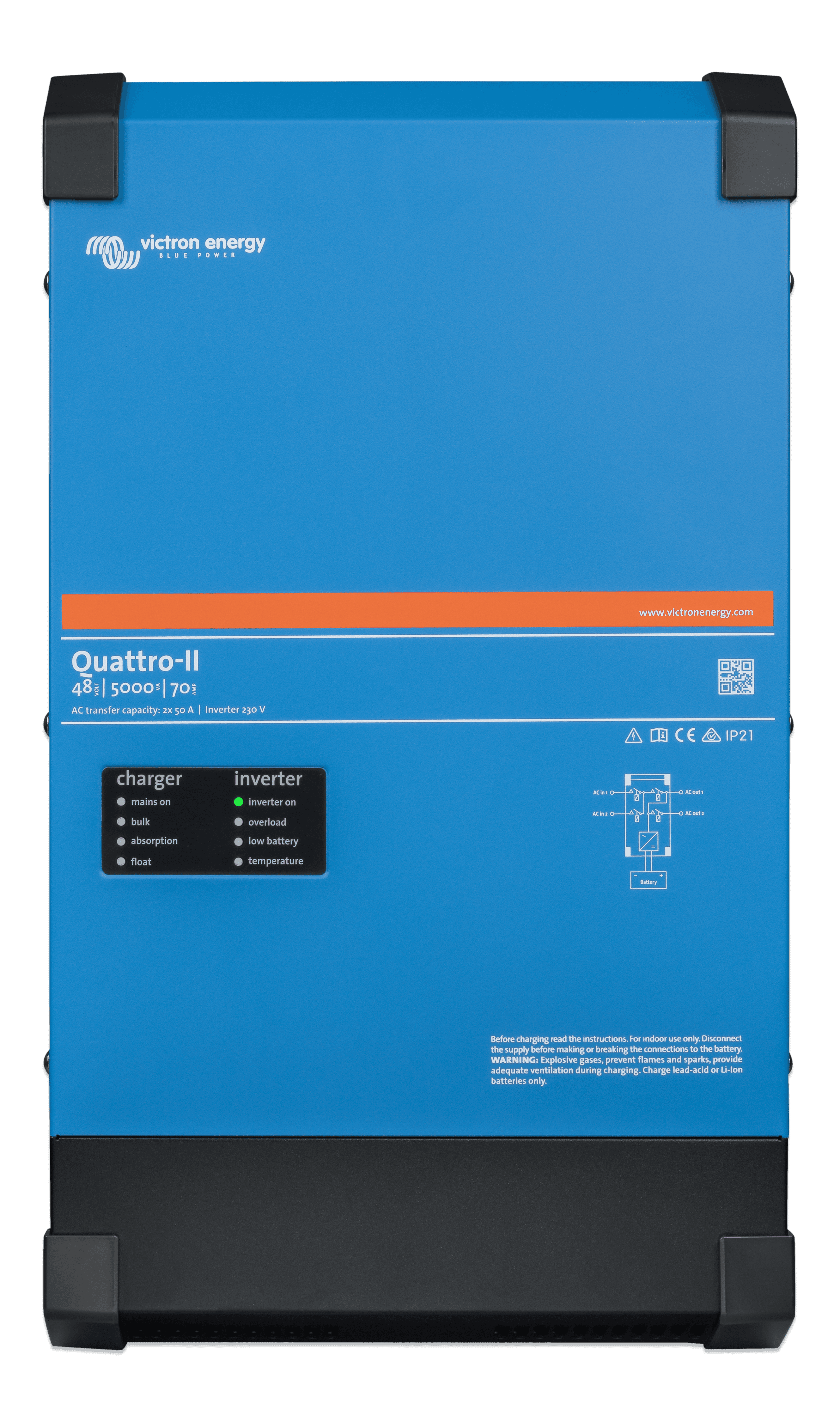

  • Quattro-II 48/5000/70-50/50 (front)  thumbnail
    Quattro-II 48/5000/70-50/50 (front)
    .PNG

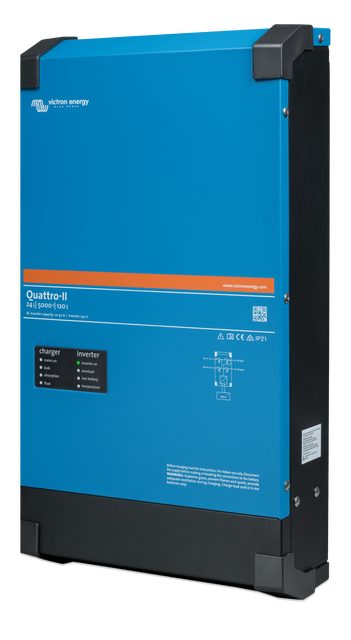

  • Quattro-II 24/5000/120-50/50 230V (left)  thumbnail

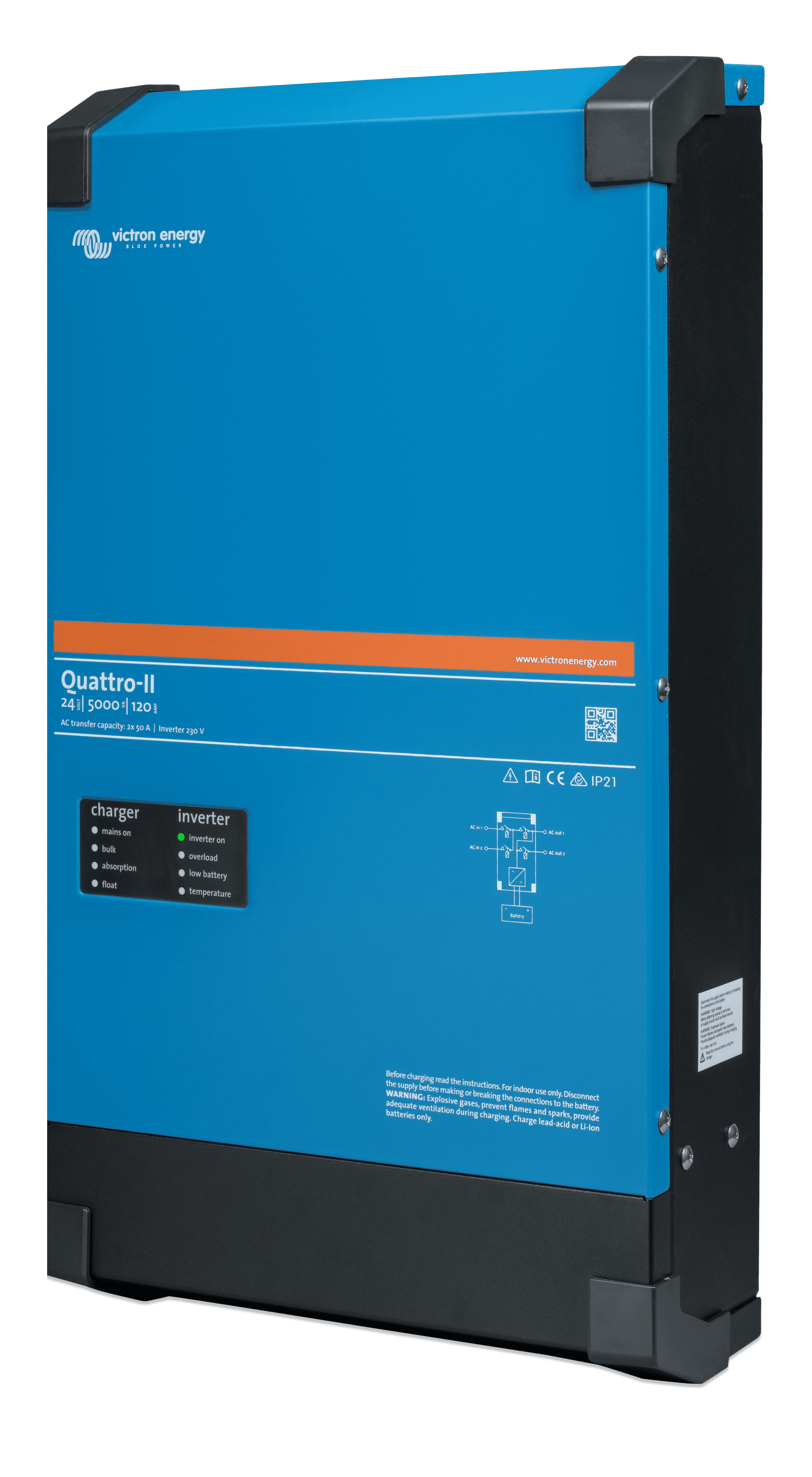

    Quattro-II 24/5000/120-50/50 230V (left)
