MultiPlus-II 2x 120V

MultiPlus-II 2x 120 V on kaikenkattava ratkaisu Pohjois-Amerikassa yleisesti käytettäviin, 50 A 120/240 VAC:n jaetun vaiheen käyttökohteisiin. Olipa kyseessä sitten maasähkö tai generaattorilla tuotettava sähkö, MultiPlus-II 2x120 V vastaanottaa ja välittää molemmat 120/240 V:n syöttölinjat, minkä lisäksi se kykenee hyödyntämään täyden 50 A:n virran latausta ja vaihtovirtakuormia varten. Jos kytkentä tehdään yhden vaiheen 120 V:n syöttöön, MultiPlus-II 2x 120 V:n L1-tulo vastaanottaa syötettävän sähkön latausta ja edelleenvälitystä varten, ja se yhdistää L1- ja L2-lähdöt yksivaiheiseksi 120 V:n sähköksi kullakin linjalla.

MultiPlus siirtyy invertterikäytölle, kun vaihtovirtasyöttöä ei ole saatavilla. Invertterilähtö on myös 120 V:n yksivaihelähtö. Invertteritilassa MultiPlus-II 2x 120 V kytkee sisäisesti yhteen sekä L1- että L2-linjat, jolloin kussakin lähdössä on 120 VAC:n syöttö. Tämän vuoksi sähkökeskuksen molemmille puolille syötetään kaikissa kytkentäolosuhteissa 120 V:n jännite. 240 VAC on kuitenkin saatavilla vain silloin, kun MultiPlus saa syöttönä jaetun vaiheen 120/240 VAC:n jännitettä. Näin estetään akun purkautuminen raskaiden kuormien, kuten vedenlämmitinten tai 240 V:n ilmastointilaitteiden, vaikutuksesta.

MultiPlus-II 2x 120 V sisältää kaikki invertteri-/laturimalleistamme tutut, monipuoliset ominaisuudet, mukaan lukien PowerControl, PowerAssist, tulovirtaraja, kaksi tasavirtalähtöä sekä rinnakkais- ja kolmivaihekytkennät suuren kapasiteetin VE.Bus-järjestelmille. Soveltuu LiFePO4-akuille ja monille muille akkuteknologioille.

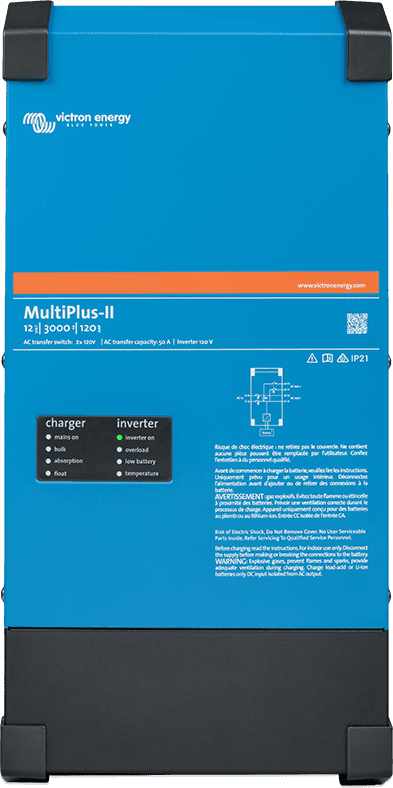

MultiPlus-II 2x 120V
MultiPlus-II 2x 120V
Models:

3000VA

Year warranty

World-wide support

Tietoja tästä
tuotteesta

MultiPlus-II 2x 120 V on kaikenkattava ratkaisu Pohjois-Amerikassa yleisesti käytettäviin, 50 A 120/240 VAC:n jaetun vaiheen käyttökohteisiin. Olipa kyseessä sitten maasähkö tai generaattorilla tuotettava sähkö, MultiPlus-II 2x120 V vastaanottaa ja välittää molemmat 120/240 V:n syöttölinjat, minkä lisäksi se kykenee hyödyntämään täyden 50 A:n virran latausta ja vaihtovirtakuormia varten. Jos kytkentä tehdään yhden vaiheen 120 V:n syöttöön, MultiPlus-II 2x 120 V:n L1-tulo vastaanottaa syötettävän sähkön latausta ja edelleenvälitystä varten, ja se yhdistää L1- ja L2-lähdöt yksivaiheiseksi 120 V:n sähköksi kullakin linjalla.

MultiPlus siirtyy invertterikäytölle, kun vaihtovirtasyöttöä ei ole saatavilla. Invertterilähtö on myös 120 V:n yksivaihelähtö. Invertteritilassa MultiPlus-II 2x 120 V kytkee sisäisesti yhteen sekä L1- että L2-linjat, jolloin kussakin lähdössä on 120 VAC:n syöttö. Tämän vuoksi sähkökeskuksen molemmille puolille syötetään kaikissa kytkentäolosuhteissa 120 V:n jännite. 240 VAC on kuitenkin saatavilla vain silloin, kun MultiPlus saa syöttönä jaetun vaiheen 120/240 VAC:n jännitettä. Näin estetään akun purkautuminen raskaiden kuormien, kuten vedenlämmitinten tai 240 V:n ilmastointilaitteiden, vaikutuksesta.

MultiPlus-II 2x 120 V sisältää kaikki invertteri-/laturimalleistamme tutut, monipuoliset ominaisuudet, mukaan lukien PowerControl, PowerAssist, tulovirtaraja, kaksi tasavirtalähtöä sekä rinnakkais- ja kolmivaihekytkennät suuren kapasiteetin VE.Bus-järjestelmille. Soveltuu LiFePO4-akuille ja monille muille akkuteknologioille.

Downloads
and support

Datasheets
  • MultiPlus-II 3kVA 2x120V
    .PDF
Manuals
  • MultiPlus-II 2x120V (HTML5)
    .HTML
  • Solar & Wind Priority (HTML5)
    .HTML
  • Solar & Wind Priority (PDF)
    .PDF
  • MultiPlus-II 2x120V (PDF)
    .PDF
  • Pre-RMA bench test instructions (PDF)
    .PDF
  • Pre-RMA Bench Test Instructions (HTML5)
    .HTML
Quick Installation Guides
  • MultiPlus-II 12V 3kVA 2x 120V
    .PDF
Enclosure Dimensions
  • MultiPlus-II 24/3000/70-50 2x120V (UL)
    .PDF
  • MultiPlus-II 24/3000/70-50 2x120V (UL) (3D)
    .PDF
  • MultiPlus-II 24/3000/70-50 2x120V (UL) (stp)
  • MultiPlus-II 12/3000/120-50 2x120V (UL)
    .PDF
  • MultiPlus-II 12/3000/120-50 2x120V (UL) (3D)
    .PDF
  • MultiPlus-II 12/3000/120-50 2x120V (UL) (stp)
  • MultiPlus-II 12V 3kVA 120-50 2x120V
    .PDF
  • MultiPlus-II 12V 3kVA 120-50 2x120V (3D)
    .PDF
  • MultiPlus-II 12V 3kVA 120-50 2x120V (stp)
  • MultiPlus-II 24V 3kVA 70-50 2x120V
    .PDF
  • MultiPlus-II 24V 3kVA 70-50 2x120V (3D)
    .PDF
  • MultiPlus-II 24V 3kVA 70-50 2x120V (stp)
High Quality Photos

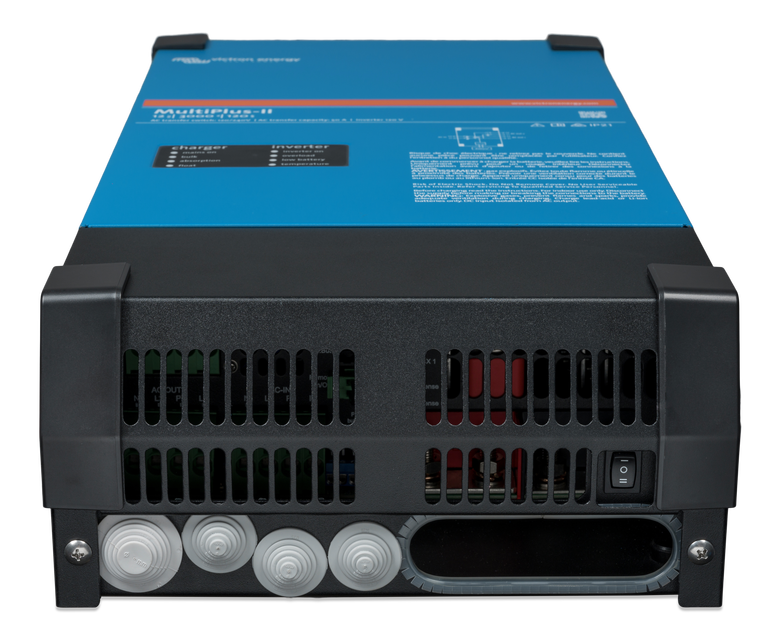

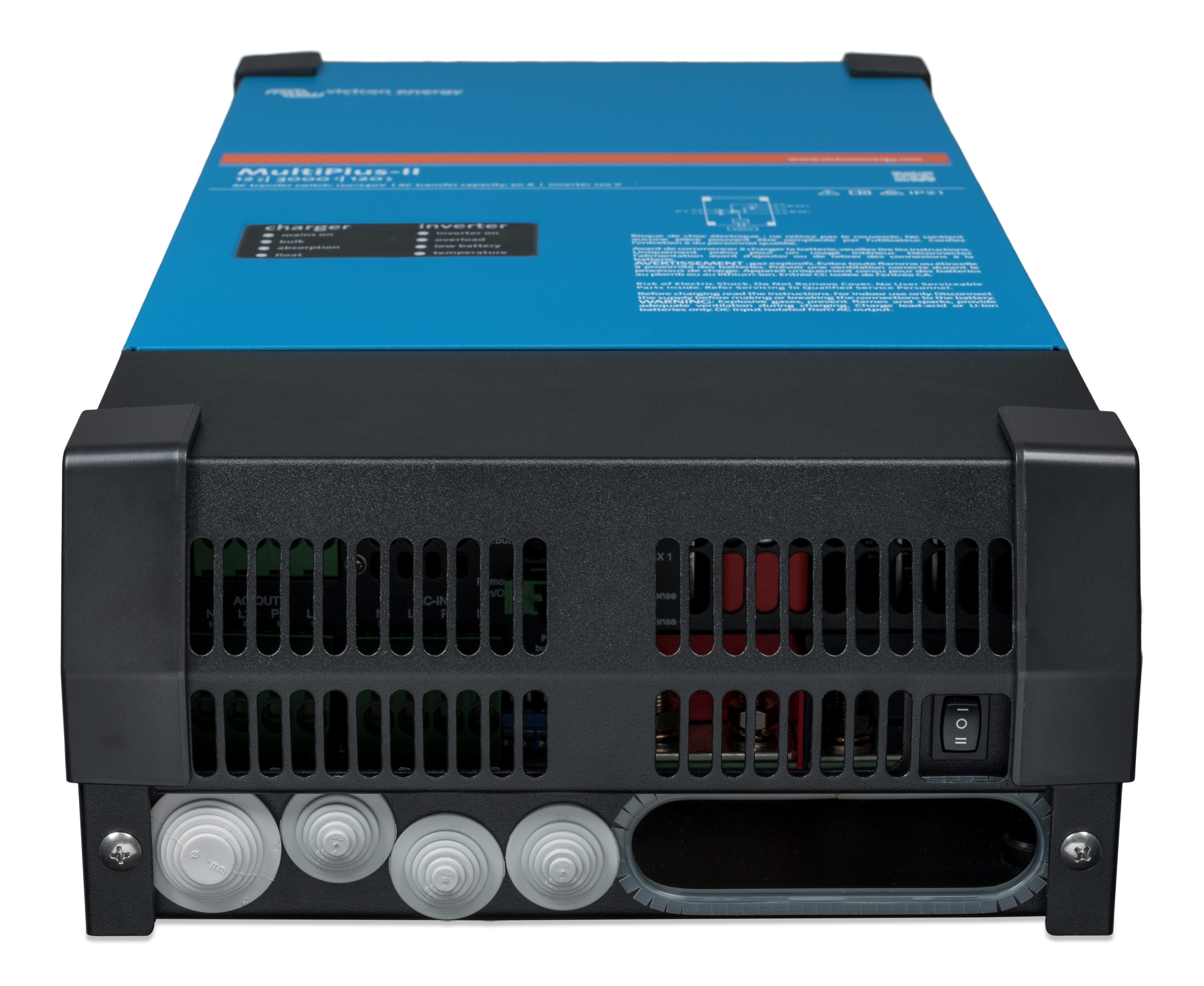

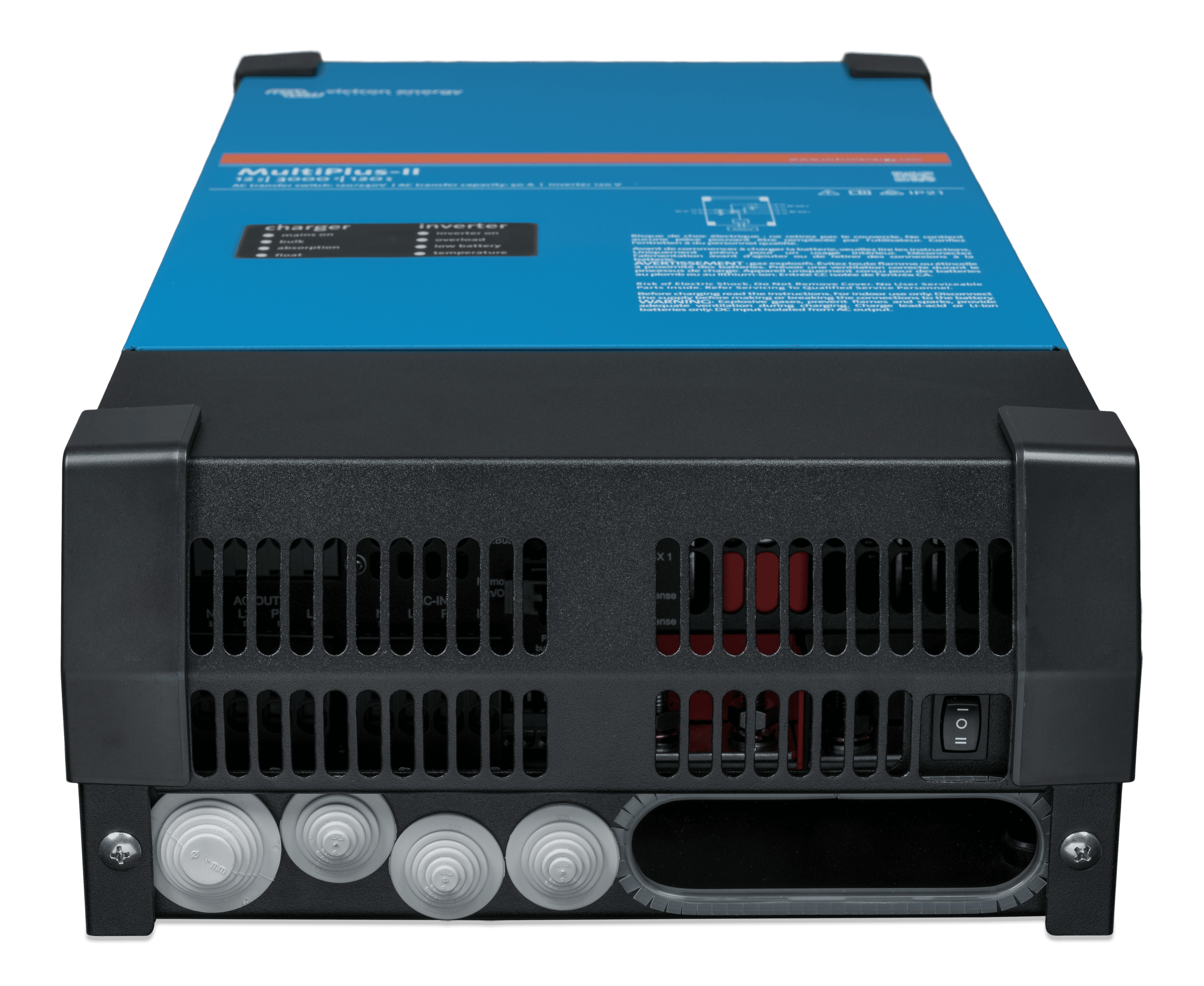

  • MultiPlus-II 12V 3kVA 120-50 2x120V (bottom)  thumbnail
    MultiPlus-II 12V 3kVA 120-50 2x120V (bottom)
    .PNG

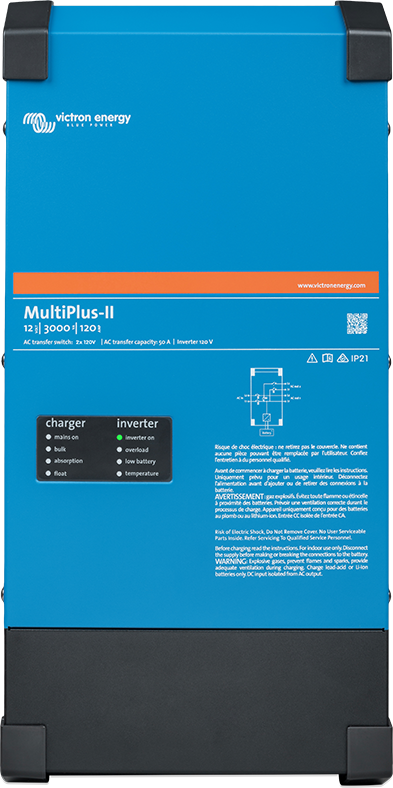

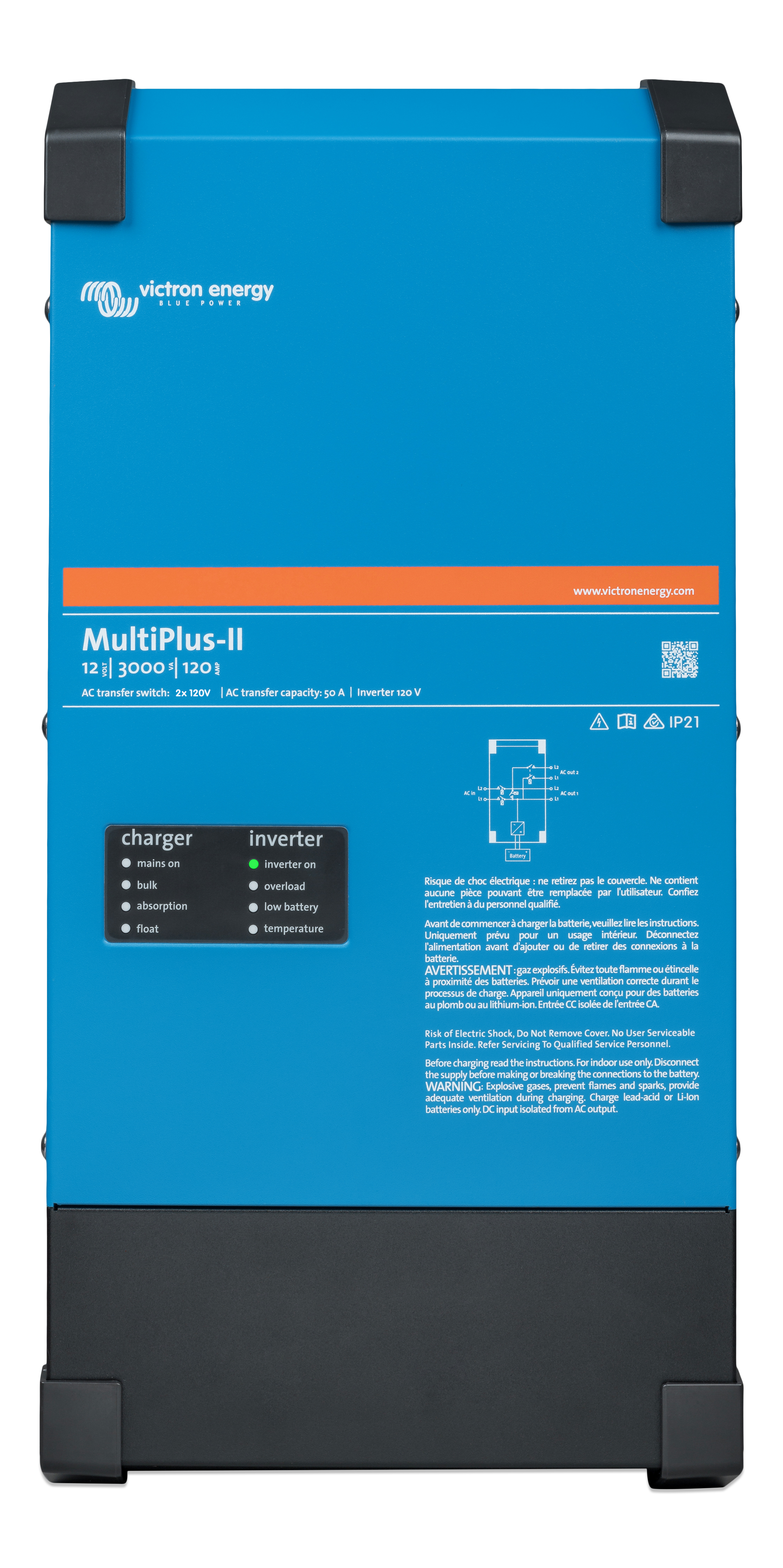

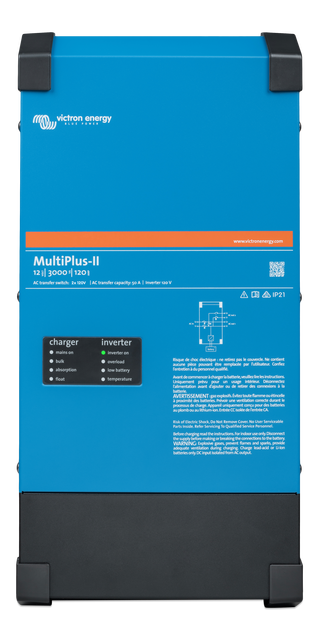

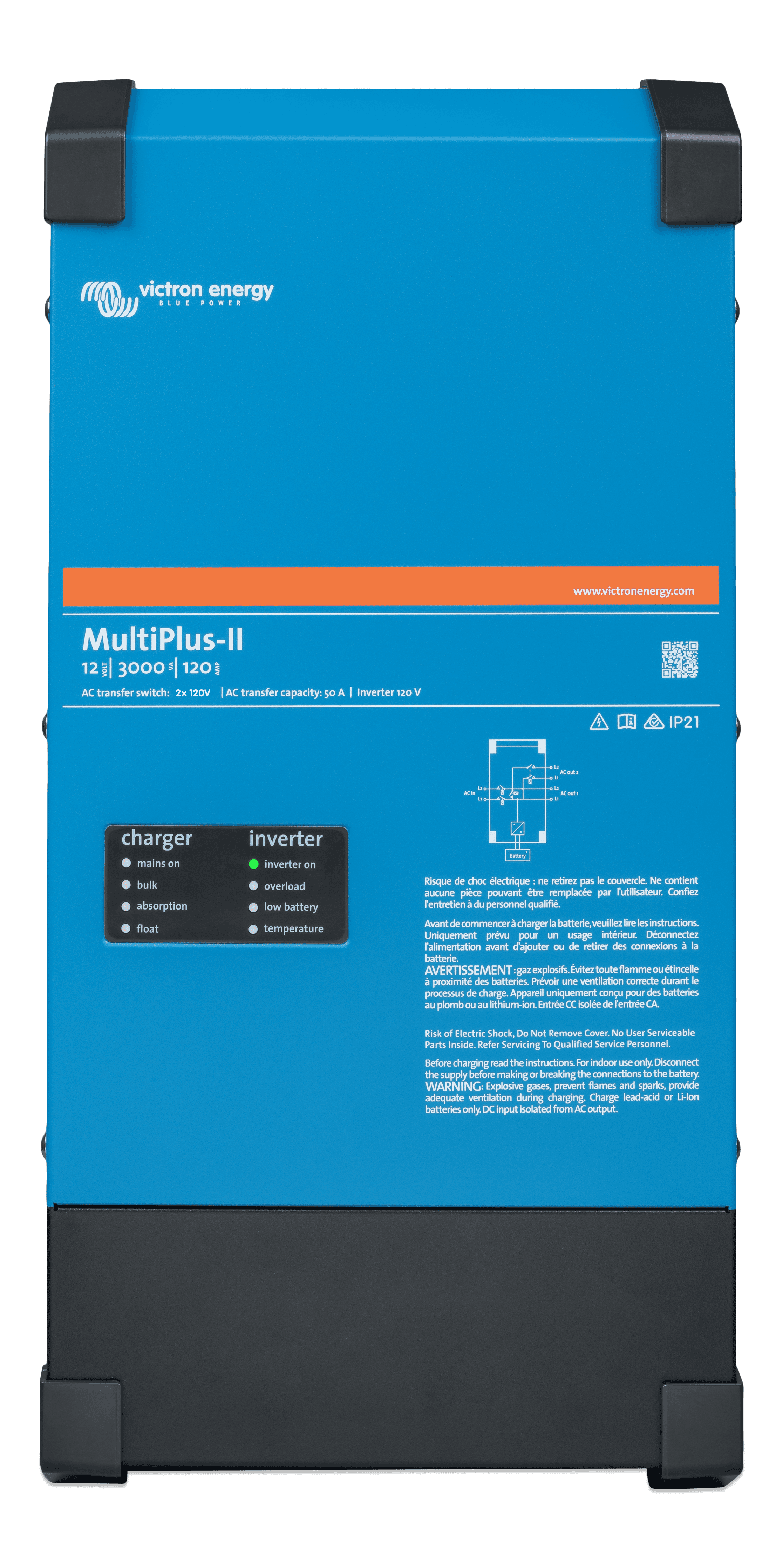

  • MultiPlus-II 12V 3kVA 120-50 2x120V (front) thumbnail
    MultiPlus-II 12V 3kVA 120-50 2x120V (front)
    .PNG

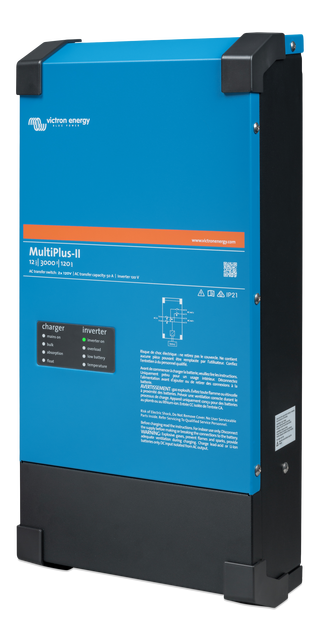

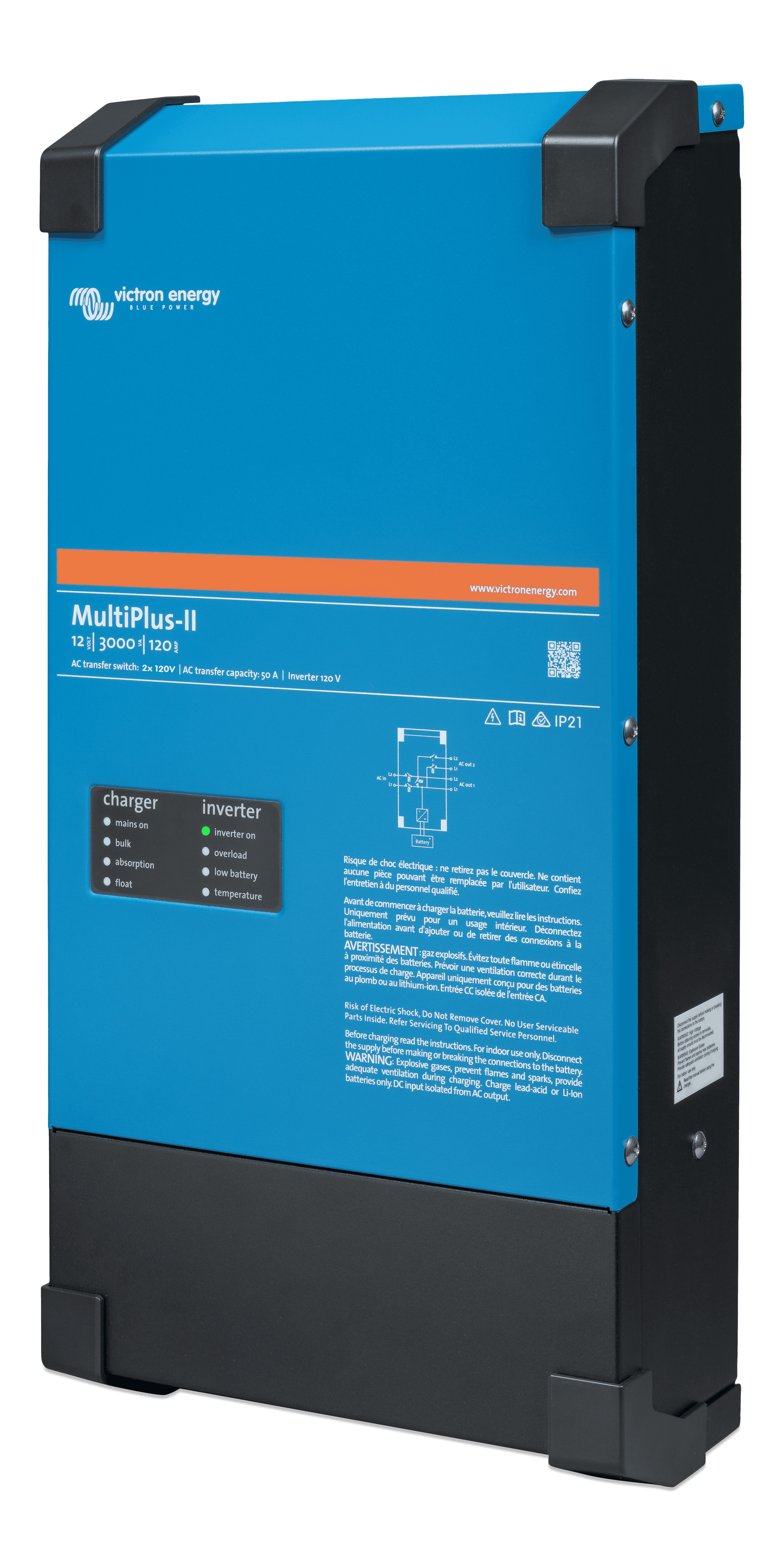

  • MultiPlus-II 12V 3kVA 120-50 2x120V (left) thumbnail
    MultiPlus-II 12V 3kVA 120-50 2x120V (left)
    .PNG

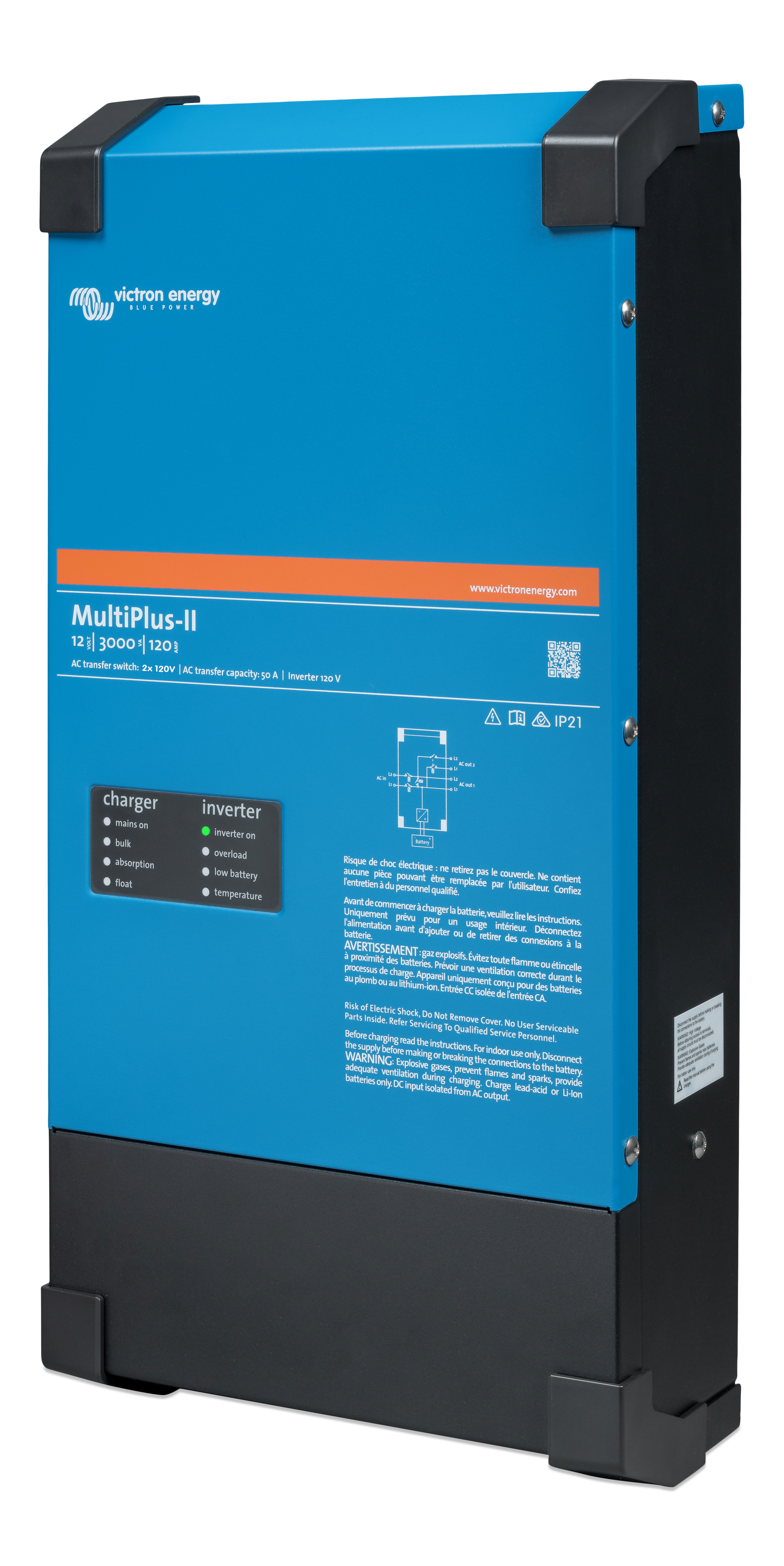

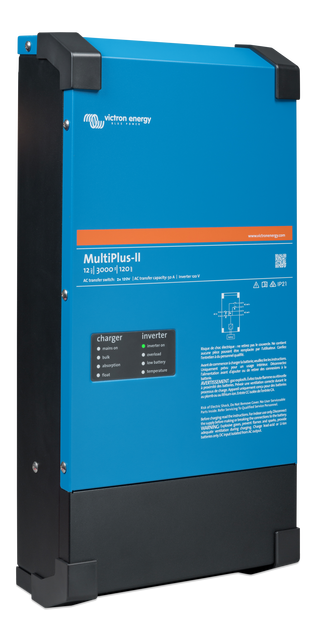

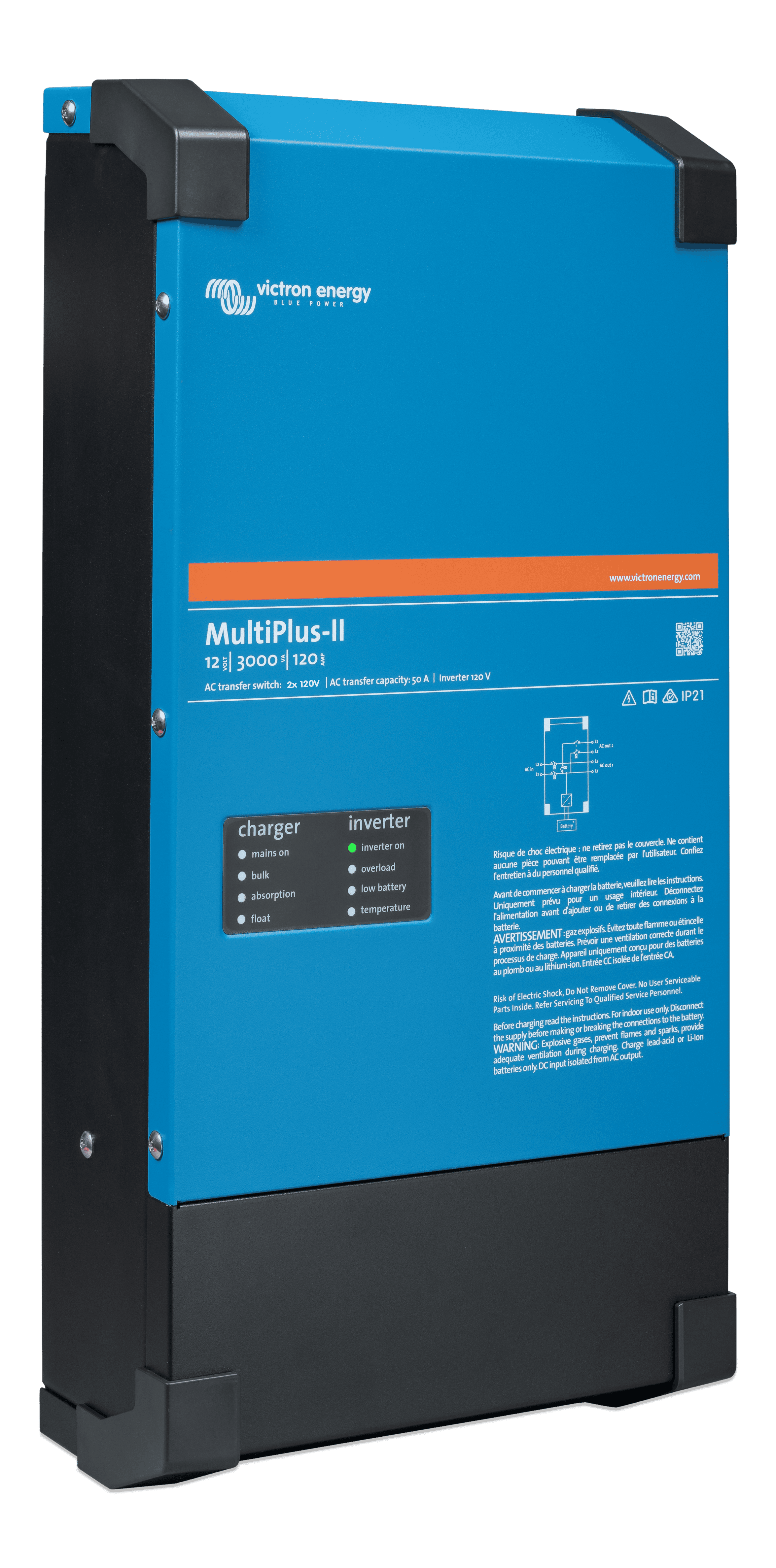

  • MultiPlus-II 12V 3kVA 120-50 2x120V (right) thumbnail
    MultiPlus-II 12V 3kVA 120-50 2x120V (right)
    .PNG

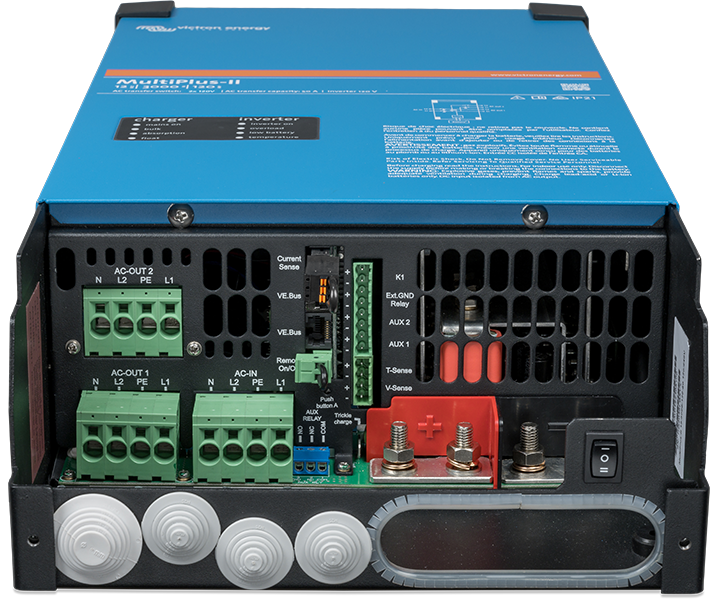

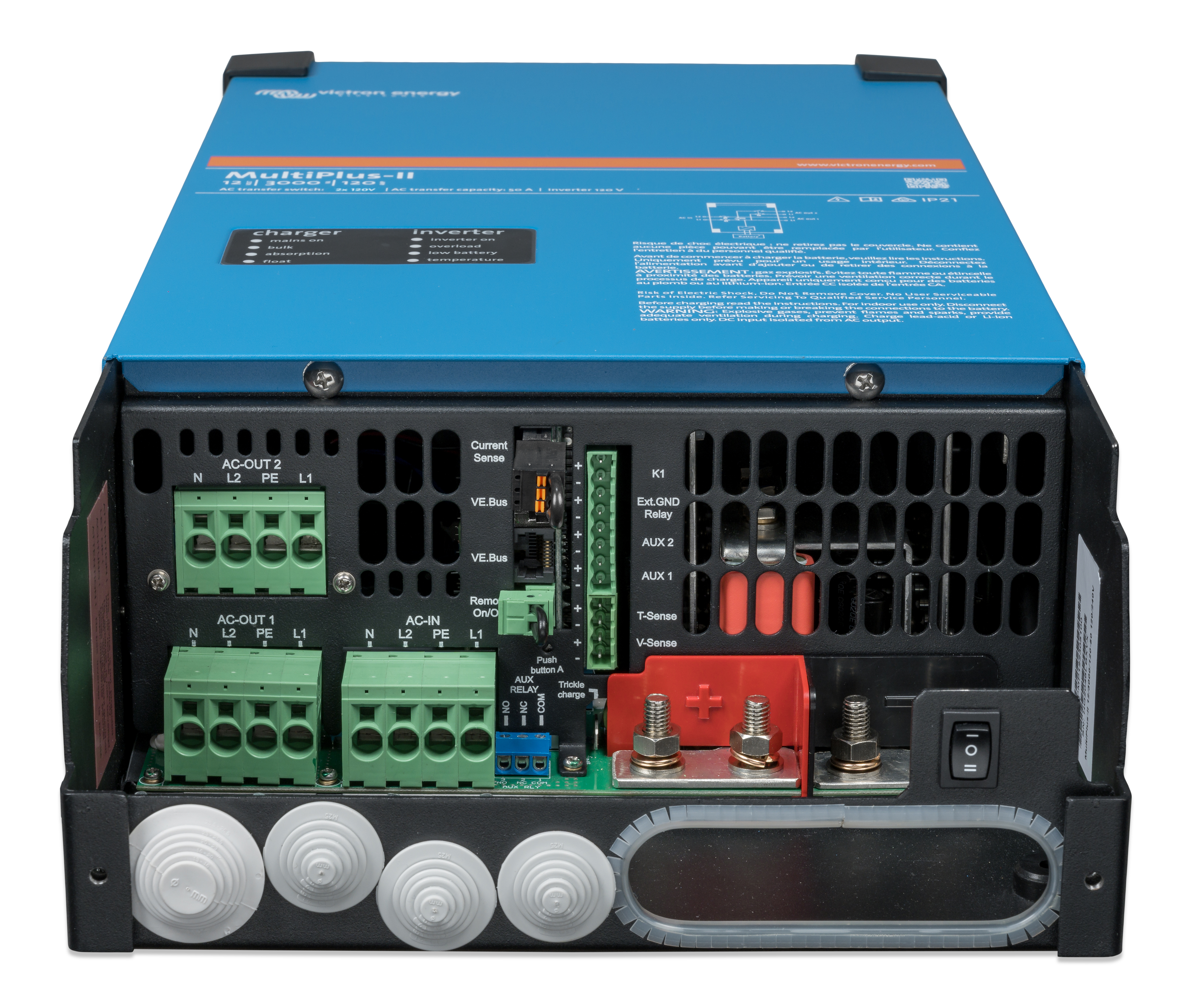

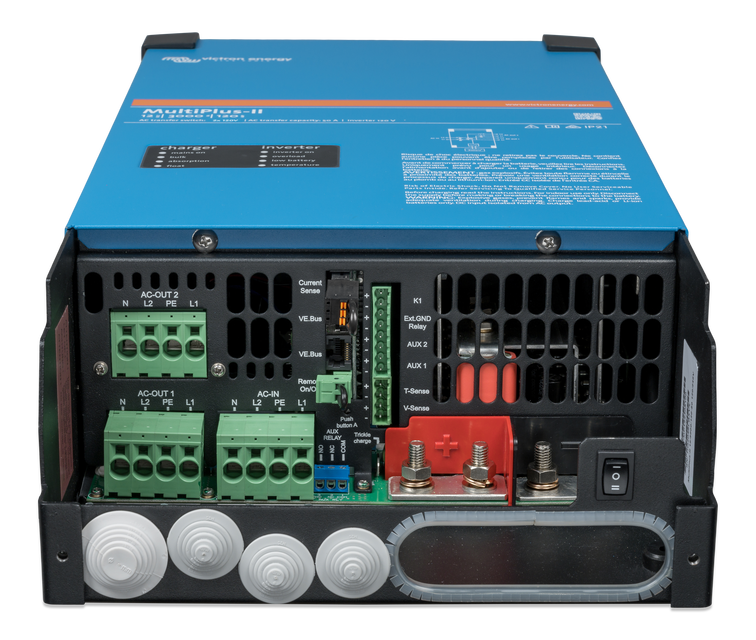

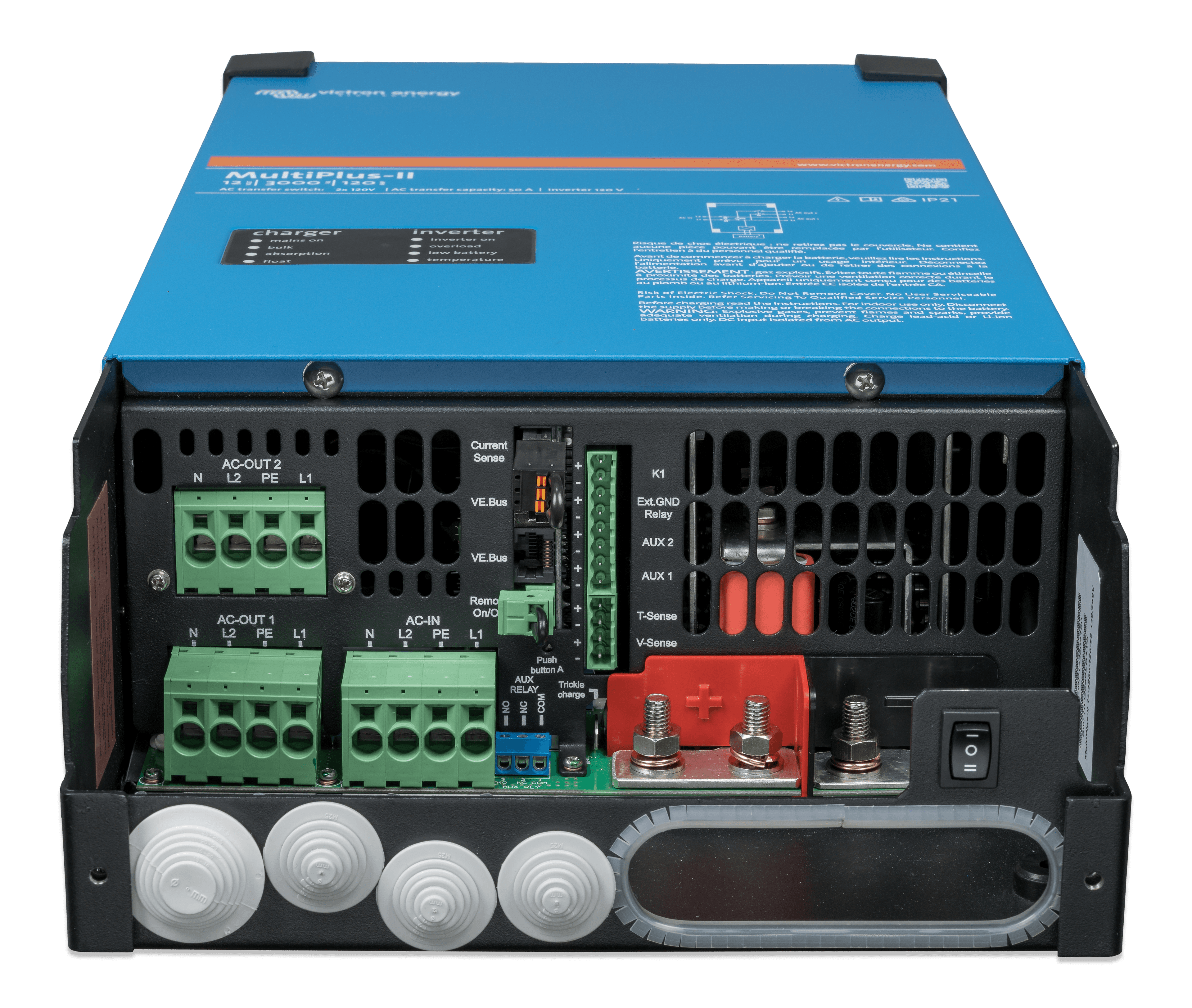

  • MultiPlus-II 12V 3kVA 120-50 2x120V (connections) thumbnail
    MultiPlus-II 12V 3kVA 120-50 2x120V (connections)
    .PNG
System Schematics
  • MultiPlus-II 3kW 2x120VAC 12VDC 400Ah Li VE.Bus BMS Cerbo GX Touch generator MPPT Orion-Tr Smarts
    .PDF
  • MultiPlus-II 3kW 2x120VAC 12VDC 400Ah Li Lynx Smart BMS Cerbo GX touch generator MPPT Orion-Tr Smarts
    .PDF
  • MultiPlus-II 3kVA 2x120VAC 12VDC 400Ah Li VEBus BMS V2 Cerbo GX touch generator MPPT Orion Tr Smarts
    .PDF
Certificates
  • Declaration of Conformity - MultiPlus-II 3000VA & 5000VA
    .PDF
  • ISO9001 certificate
    .PDF
  • Certificate Safety UL 458 - MultiPlus-II 12/24/48V 3000VA 120V
    .PDF
  • Certificate Safety UL 458 - MultiPlus-II 2x 120V
    .PDF
