6. Steuerung der Entladungstiefe
Mehrere Mechanismen bestimmen, wie tief sich die Batterie entladen darf, und sie wirken zusammen. BatteryLife regelt den minimalen SoC im Zeitverlauf, die dynamische Abschaltung legt die Spannung fest, bei der der Wechselrichter in Abhängigkeit vom Entladestrom abschaltet, und die Erhaltungsfunktion schützt die Batterie, sobald sie leer ist. In diesem Kapitel werden diese Mechanismen einzeln erläutert sowie die Fehlercodes, die angezeigt werden, wenn einer von ihnen aktiv ist.
6.1. BatteryLife
Zweck
In einem System, in dem die Batterie täglich genutzt wird, kommt es vor, dass der tägliche Energieverbrauch die tägliche Solarerzeugung übersteigt. Dies geschieht bei schlechtem Wetter, in den Wintermonaten oder wenn die PV-Anlage im Verhältnis zu den Lasten unterdimensioniert ist.
Während dieser Zeiträume sinkt der Ladezustand der Batterie jeden Tag ein wenig weiter, bis er den konfigurierten minimalen SoC erreicht. Ohne Eingreifen würde die Batterie dann über einen längeren Zeitraum auf oder nahe diesem niedrigen Ladezustand verbleiben. Der Betrieb einer Batterie bei einem anhaltend niedrigen Ladezustand kann die Lebensdauer der Batterie verkürzen, zu Abweichungen bei der Ladezustandsschätzung führen, die regelmäßige Vollaufladung verhindern, die manche Lithiumzellen benötigen, um ausgeglichen zu bleiben, und nur wenig Reservekapazität für einen Netzausfall lassen.
Funktionsweise
BatteryLife verwaltet automatisch den minimal zulässigen Ladezustand, sodass die Batterie regelmäßig auf einen hohen Ladezustand aufgeladen wird.
Erreicht die Batterie tagsüber keinen ausreichend hohen Ladezustand, wertet BatteryLife dies als Hinweis darauf, dass mehr Energie verbraucht wird, als durch die Photovoltaikanlage nachgespeist wird, und erhöht den minimalen SoC für den folgenden Tag um 5 %. Durch die Anhebung des minimalen SoC wird die über Nacht aus der Batterie entnommene Energiemenge reduziert, sodass ein größerer Teil der Last aus dem Netz gedeckt wird und die Batterie am nächsten Tag mit einem höheren Ladezustand startet. Dieser Vorgang setzt sich mit 5 % pro Tag fort, bis die verfügbare Solarenergie ausreicht, um die Batterie auf mindestens 85 % aufzuladen.
Wenn sich die Solarstromproduktion wieder erholt und die Batterie einen Ladezustand von 95 % erreicht, beginnt BatteryLife, den minimalen Ladezustand erneut um 5 % pro Tag zu senken, bis der konfigurierte Wert wieder erreicht ist. Dadurch steht wieder mehr Batteriekapazität für die Nutzung während der Nacht zur Verfügung.
Beispiel

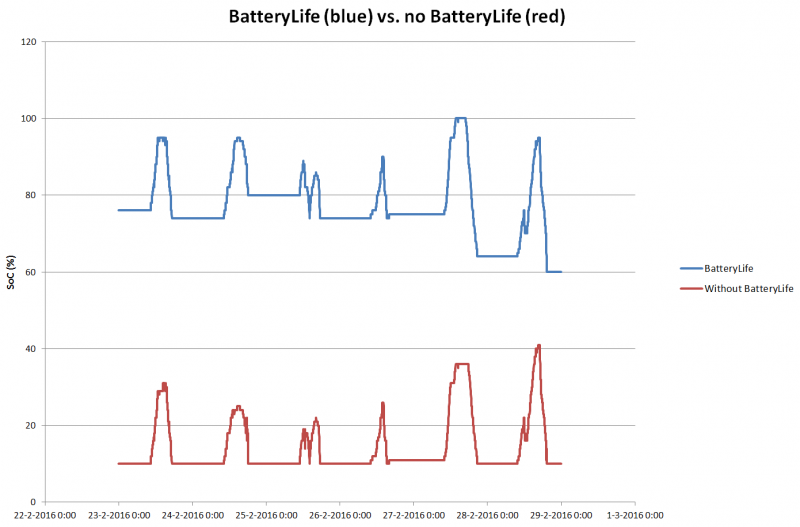

Das folgende Beispiel veranschaulicht, wie sich BatteryLife über einen Zeitraum mit schlechtem Wetter verhält, ausgehend von einem konfigurierten minimalen SoC von 20 %.
An den Tagen mit negativer Energiebilanz erreicht die Batterie bis zum Tagesende wiederholt nicht den Wert von 85 %. BatteryLife erhöht daher den minimalen SoC täglich um 5 %, sodass er von 20 % auf 55 % ansteigt. Mit steigendem minimalen SoC wird die Batterie über Nacht weniger entladen, ein größerer Teil der Last wird aus dem Netz gedeckt, und die Batterie verbleibt in einem zunehmend höheren Ladezustand.
Wenn sich die Solarstromerzeugung erholt und die Batterie wieder 85 % erreicht, wird die tägliche Erhöhung gestoppt. Sobald die Batterie 95 % erreicht, beginnt BatteryLife, den minimalen SoC jeden Tag um 5 % zu senken – von 55 % zurück auf 35 % und in den folgenden Tagen weiter auf die konfigurierten 20 %. Da der minimale SoC wieder auf seinen konfigurierten Wert zurückkehrt, steht mehr Batteriekapazität für den nächtlichen Verbrauch zur Verfügung.
BatteryLife sorgt somit dafür, dass die Batterie auch dann innerhalb eines gesunden Ladebereichs betrieben wird, wenn die Solarenergie vorübergehend nicht ausreicht. Häufige Eingriffe von BatteryLife sind ein Hinweis darauf, dass der tägliche Verbrauch regelmäßig die verfügbare Solarstromerzeugung übersteigt.
![]() |
BatteryLife-Zustände
Der aktuelle BatteryLife-Zustand wird im ESS-Menü angezeigt und spiegelt die jeweilige Systemaktivität wider:
Eigenverbrauch: Normalbetrieb. Die Batterie wird entladen, um die Lasten bis zum aktiven SoC-Grenzwert zu versorgen.
Entladen deaktiviert: Die Batterie hat den aktiven SoC-Grenzwert erreicht und wird nicht mehr für den Eigenverbrauch entladen. Die Entladung wird fortgesetzt, sobald der SoC diesen Grenzwert um 5 % überschreitet.
Langsames Aufladen: Die Batterie liegt seit mehr als 24 Stunden unterhalb des aktiven SoC-Grenzwerts. Das System lädt die Batterie langsam über das Netz wieder bis zu diesem Grenzwert auf, um sie vor einem anhaltend niedrigen SoC zu schützen.
Erhaltung: Der Wechselrichter/Ladegerät ist in den Erhaltungsmodus gewechselt, nachdem die Batterie während des Entladevorgangs die dynamische Abschaltspannung erreicht hat. Siehe Dynamische Abschaltung und Erhaltung.
Aufladen: Der SoC ist um mehr als 5 % unter den konfigurierten Wert für den minimalen SoC gefallen, und das System lädt die Batterie über das Netz auf, bis der SoC wieder über diesem Wert liegt.
6.2. Dynamische Abschaltung
Die dynamische Abschaltung legt anhand der Batteriespannung fest, wann das System die Entladung der Batterie beendet. Anstatt einen einzigen festen Wert für die Unterspannungsschwelle zu verwenden, berücksichtigt sie den Strom, der aus der Batterie entnommen wird.
Funktionsweise

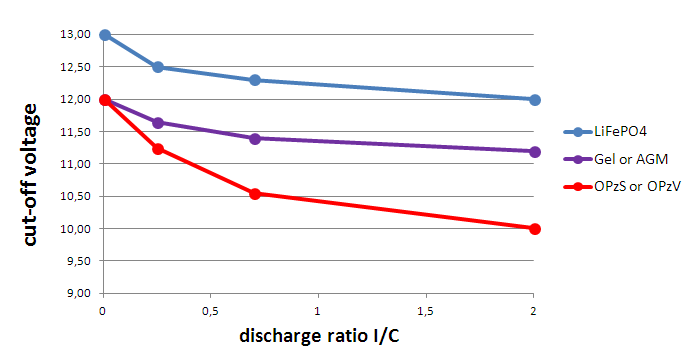

Die Spannung, bei der das System die Entladung beendet, hängt vom Entladestrom ab. Bei hohen Entladeströmen ist die Abschaltspannung niedriger; bei niedrigen Entladeströmen ist sie höher. Die Abschaltspannung wird für vier Entladungsgrade definiert, wobei die Standardwerte vom Typ der Batterie abhängen:
Entladungsverhältnis | LiFePO4 (16S)(1) | LiFePO4 (15S) | Gel oder AGM(1) | OPzS oder OPzV(1) |
|---|---|---|---|---|
0,005 C | 52,00 V | 48,80 V | 48,00 V | 48,00 V |
0,25 C | 50,00 V | 46,90 V | 46,60 V | 45,00 V |
0,7 C | 49,20 V | 46,10 V | 45,60 V | 42,20 V |
2 C | 48,00 V | 45,00 V | 44,80 V | 40,00 V |
Anmerkung
(1): Die Werte gelten für ein 48-V-System. Für ein 24-V-System dividieren Sie diese Werte durch zwei; für ein 12-V-System dividieren Sie sie durch vier.
Dadurch wird der Innenwiderstand der Batterie kompensiert. Unter Last sinkt die Klemmenspannung der Batterie proportional zum entnommenen Strom und zu ihrem Innenwiderstand, sodass ein fester Spannungsschwellenwert den tatsächlichen Zustand der Batterie falsch einschätzen würde. Durch die Anpassung der Abschaltspannung an den Strom macht die dynamische Abschaltung die Batteriespannung zu einem zuverlässigeren Indikator dafür, wann die Batterie kritisch entladen ist.
Die Kurve zum Verhältnis von Entladestrom und Abschaltspannung wird im ESS-Assistent je nach Batterietyp konfiguriert und kann dort angepasst werden.
![]() |
Anmerkungen
Die dynamische Abschaltung ist vor allem bei Batterien mit hohem Innenwiderstand, wie beispielsweise OPzV- und OPzS-Batterien, von großem Nutzen. Bei LiFePO4-Batterien mit geringem Innenwiderstand ist sie weniger relevant; deren Kurve des Entladestroms in Abhängigkeit von der Abschaltspannung verläuft wesentlich flacher.
Die drei Parameter für niedrige Gleichstromwerte auf der Registerkarte Wechselrichter (Abschaltung, Neustart und Voralarm) werden ignoriert. Sie werden durch die dynamischen Abschaltwerte und die entsprechenden Neustartwerte ignoriert, die alle im ESS-Assistenten konfiguriert werden.
Die dynamische Abschaltung ist sowohl bei vorhandener Netzversorgung als auch bei einem Netzausfall aktiv, sofern sich das System im Wechselrichtermodus befindet.
6.3. Erhaltung
Zweck
Der Erhaltungsmodus verhindert den Schaden, der dadurch entsteht, dass Batterien in einem tiefentladenen Zustand belassen werden. Nachdem die Batterie als entladen markiert wurde, hält der Erhaltungsmodus die Batterie auf einer sicheren Spannung, anstatt sie vollständig entladen zu lassen.
Funktionsweise
Der Erhaltungsmodus wird aktiviert, nachdem die Batterie als entladen markiert wurde. Er wird durch eine der folgenden Bedingungen ausgelöst:
Die Batteriespannung ist unter den Wert der dynamischen Abschaltung gefallen oder
vom VE.Bus-BMS wird ein Signal für eine zu niedrige Zellspannung empfangen.
Solange der Erhaltungsmodus aktiv ist, wird die Batteriespannung auf der Erhaltungsspannung gehalten. Der Wert hängt vom Batterietyp und der Systemspannung ab:
12 V-System | 24 V-System | 48 V-System | |
|---|---|---|---|
Lithium-Batterien | 12,5 V | 25 V | 50 V |
Andere Batterien, erste 24 Stunden | 11,5 V | 23 V | 46 V |
Andere Batterien, nach 24 Stunden | 12,5 V | 25 V | 50 V |
Fällt die Batteriespannung unter die Erhaltungsspannung, wird die Batterie bei Bedarf mit Netzstrom wieder auf diesen Wert aufgeladen. Der hierfür verwendete maximale Ladestrom beträgt 5 A pro Einheit, unabhängig von der Systemspannung. Überschüssiger Solarstrom wird ebenfalls zum Aufladen genutzt.
Der Erhaltungsmodus wird beendet, sobald die Batteriespannung durch das Aufladen mit Solarstrom über die Erhaltungsspannung gestiegen ist – und zwar um 0,1 V in einem 12-V-System, um 0,2 V in einem 24-V-System oder um 0,4 V in einem 48-V-System. Anschließend wird der Normalbetrieb wieder aufgenommen, wobei die Batterie Strom liefert, wenn nicht genügend Energie aus der PV-Anlage gewonnen wird.
6.4. Ursachencodes für die Batterie

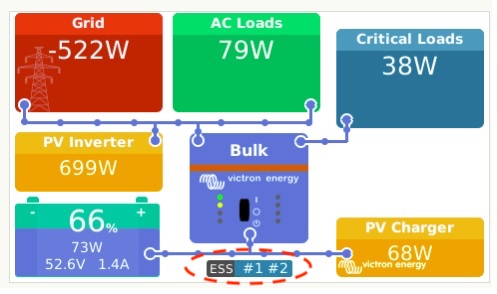

Zusätzlich zu den Ladezuständen (Konstantstrom, Konstantspannung und Ladeerhaltung) zeigt das System Ursachencodes für Entladung und Erhaltung an. Diese werden auf der Übersichtsseite des GX-Geräts angezeigt und liefern auf einen Blick Informationen darüber, warum die Batterie aufgeladen oder entladen wird – oder warum dies nicht der Fall ist.
Ursachencodes: Die Ursachencodes und ihre Bedeutungen lauten wie folgt:
|
