ESS-Konstruktions- und Installationshandbuch

5. Konfiguration

In diesem Abschnitt:

Durch die Konfiguration wird die installierte Hardware zu einem funktionsfähigen Energiespeichersystem. Dies erfolgt an zwei Stellen: Zum einen über VEConfigure, das den ESS-Assistenten zum Wechselrichter/Ladegerät hinzufügt, und zum anderen über das ESS-Menü am GX-Gerät, in dem die Betriebseinstellungen hinterlegt sind. Dieses Kapitel folgt dieser Reihenfolge: Zunächst werden die Firmware und der Assistent behandelt, anschließend die einzelnen Einstellungen im ESS-Menü und abschließend die für Nulleinspeisung und begrenzte Einspeisung erforderlichen PV-Wechselrichtereinstellungen.

5.1. Update auf neueste Firmware

Aktualisieren Sie alle Systemkomponenten auf die neueste Firmware-Version:

  • GX-Geräte: Venus OS v2.15 oder neuer.

    Ältere Color Control GX-Geräte mit Version 1.74 erfordern ein einmaliges manuelles Upgrade, das nicht automatisch durchgeführt werden kann. Anweisungen finden Sie unter Upgrade eines CCGX auf Version 2.00.

  • Multi, MultiPlus oder Quattro: Firmware-Version xxxx422 oder neuer. Der Wechselrichter/Ladegerät kann auf zwei Arten aktualisiert werden:

  • Solarladegeräte, Batteriemonitore, Energiezähler und andere Victron-Produkte: Aktualisieren Sie auf die neueste Firmware-Version. Anweisungen finden Sie im Produkthandbuch des jeweiligen Produkts.

5.2. VEConfigure / ESS-Assistent

Die folgenden Einstellungen müssen in VEConfigure vorgenommen werden, damit das System ordnungsgemäß funktioniert. Allgemeine Hinweise zur Verwendung dieses Tools finden Sie im VEConfigure-Handbuch.

  1. Registerkarte Netz: Konfigurieren Sie den Länder-/Netzcode.

    Ein Kennwort ist erforderlich, das Sie vom Lieferanten erhalten. Für weitere Informationen finden Sie unter VEConfigure: Netzcodes und Erkennung von Netzausfällen.

    Anmerkung

    Wenn diese Einstellung auf Keine belassen wird, liefert das System keine Batterieenergie zur Versorgung lokaler Wechselstromlasten, solange ein Netzanschluss besteht. Diese Einstellung muss auch dann geändert werden, wenn nicht beabsichtigt ist, Gleichstromenergie ins Netz einzuspeisen.

  2. Registerkarte Virtueller Schalter: Verwenden Sie den virtuellen Schalter nicht.

    Dadurch wird das Hinzufügen eines Assistenten ermöglicht.

  3. Registerkarte Assistenten: Fügen Sie den ESS-Assistenten hinzu.

    Fügen Sie auf der Registerkarte Assistenten den ESS-Assistenten (Energiespeichersystem) hinzu und klicken Sie auf die Schaltfläche ´Assistenten starten. Lesen Sie den Text auf der Willkommensseite sorgfältig durch und vergewissern Sie sich, dass Sie die Hinweise und Anmerkungen verstanden haben, bevor Sie fortfahren. Der Assistent fordert Sie anschließend auf, Angaben zur Batterie zu machen und anzugeben, ob ein wechselstromgekoppelter PV-Wechselrichter an den Wechselstromausgang des Wechselrichters/Ladegeräts verbunden ist. Beantworten Sie die Abfragen entsprechend Ihrer Anlage.

    Die vollständige Vorgehensweise finden Sie unter So fügen Sie einen Assistenten hinzu.

  4. Registerkarte Allgemeines.

    • Wählen Sie die Systemfrequenz aus.

    • Passen Sie die Eingangsstrombegrenzung für den Wechselstrom entsprechend dem Netzanschluss an. Beachten Sie, dass die Strombegrenzung für beide Stromflussrichtungen gilt.

    • Die dynamische Strombegrenzung wird ignoriert, wenn der ESS-Assistent installiert ist.

    • Der ESS-Assistent aktiviert den integrierten Batteriemonitor des Wechselrichters/Ladegeräts. Lassen Sie diese Funktion aktiviert, auch wenn ein BMV oder eine über den CAN-Bus angeschlossene intelligente Batterie im System vorhanden ist.

  5. Registerkarte Wechselrichter.

    • Passen Sie die Ausgangsspannung des Wechselrichters an.

    • Die Schwellenwerte für die Abschaltung bei niedrigem Gleichstromeingang, den Neustart und den Voralarm auf der Registerkarte Wechselrichter finden keine Anwendung. Sie werden ignoriert, wenn der ESS-Assistent installiert ist, wie unter Dynamische Abschaltung näher erläutert wird.

    • Die PowerAssist-Einstellung in VEConfigure ist deaktiviert und wird ignoriert, wenn der ESS-Assistent installiert ist.

  6. Registerkarte Ladegerät: Überprüfen Sie die Ladeeinstellungen.

    Der ESS-Assistent hat bereits den richtigen Batterietyp ausgewählt und den Speichermodus deaktiviert. Überprüfen Sie die übrigen Einstellungen und nehmen Sie gegebenenfalls Änderungen vor: Ladespannungen und maximaler Ladestrom.

    Anmerkung

    In Systemen, in denen der ESS-Assistent installiert ist, folgen die MPPT-Solarladegeräte der in VEConfigure festgelegten Ladekurve. Die in den Solarladegeräten selbst konfigurierten Ladeparameter werden ignoriert.

Allgemeine Hinweise

  • Der PV-Strom aus einem netzgekoppelten Wechselrichter wird über den Wechselrichter/Ladegerät zum Aufladen der Batterie verwendet, unabhängig davon, ob er an der Wechselstromeingangs- oder -ausgangsseite angeschlossen ist. Der Ladestrom und andere Ladeparameter werden auf der Registerkarte Ladegerät in VEConfigure konfiguriert.

  • Stellen Sie sicher, dass die Auswahl im Kontrollkästchen Lithium-Batterien auf der Registerkarte Ladegerät mit dem im Assistenten ausgewählten Batterietyp übereinstimmt.

  • Bei Verwendung eines VE.Bus-BMS mit einem Multi Compact überprüfen Sie bitte die DIP-Schalter: DIP-Schalter 1 muss eingeschaltet und DIP-Schalter 2 muss ausgeschaltet sein.

Warnschwellen für niedrigen Batteriestand

  • Die Warnung bei niedrigem Batteriestand wird aktiv, wenn die Batteriespannung unter den Wert der dynamischen Abschaltung zuzüglich des Neustartversatzes sinkt, der standardmäßig bei 1,2 V für ein 48-V-System liegt. Wie die Abschaltspannung ist auch dieser Warnwert dynamisch.

  • Es gibt keine Hysterese: Die Warnung erlischt, sobald die Spannung wieder ansteigt.

  • Während dieser Warnung (auch als Voralarm bezeichnet) blinkt die rote LED am Wechselrichter/Ladegerät und das GX-Gerät kann optional eine Benachrichtigung anzeigen. In den meisten Systemen wird empfohlen, diese Benachrichtigung auf dem GX-Gerät zu deaktivieren.

    Anmerkung

    Das Popup-Fenster zur Warnung vor niedrigem Batteriestand auf dem GX-Gerät wird über das Menü des Wechselrichters/Ladegeräts deaktiviert: Wählen Sie Einrichtung, dann Alarme und stellen Sie den Alarm für niedrige Gleichspannung auf Nur Alarm ein.

5.3. Wechselstromsystem

Bevor Sie das ESS-Menü konfigurieren, richten Sie das Wechselstromsystem so ein, dass der Wechselrichter/Ladegerät erkennt, welche Geräte an den einzelnen Wechselstromeingängen verbunden sind und wo sich die Lasten befinden. Diese Einstellungen finden Sie unter Einstellungen → Systemeinrichtung → Wechselstromsystem.

Wechselstromeingang 1:

Legen Sie die Funktion des ersten Wechselstromeingangs fest: Nicht verfügbar, Generator, Netz oder Landstrom.

Stellen Sie den Eingang auf Generator ein, wenn ein Generator angeschlossen ist. Das System aktiviert dann das Aufladen über den Generator und belastet diesen während des Betriebs ordnungsgemäß. Zur vollständigen Einrichtung dieser Optionen sind weitere Konfigurationsschritte erforderlich.

Settings-System_Setup-AC_System-AC_input_1.svg

Wechselstromeingang 2:

Legen Sie die Funktion des zweiten Wechselstromeingangs fest, wobei Sie dieselben Optionen wie für den Wechselstromeingang 1 verwenden.

Bei einem Quattro hat der Wechselstromeingang 1 Vorrang vor dem Wechselstromeingang 2; daher ist die übliche Konfiguration, dass das Netz an den Wechselstromeingang 1 und der Generator an den Wechselstromeingang 2 angeschlossen wird. Kehren Sie die Verkablung nur dann um, indem Sie den Generator an den Wechselstromeingang 1 und das Netz an den Wechselstromeingang 2 anschließen, wenn der Generator Vorrang vor dem Netz haben muss; dies ermöglicht einen erzwungenen Generatorbetrieb auch dann, wenn das Netz verfügbar ist.

Settings-System_Setup-AC_System-AC_input_2.svg

Anmerkung

Nur der Quattro verfügt über zwei Wechselstromeingänge. Diese Einstellung gilt nicht für Wechselrichter/Ladegeräte mit einem einzigen Wechselstromeingang, wie beispielsweise den MultiPlus.

Position der Wechselstromlasten

Geben Sie im System an, wo die Wechselstromlasten relativ zum Wechselrichter/Ladegerät angeschlossen sind, damit diese korrekt angezeigt und berücksichtigt werden:

  • Nur Wechselstromeingang: Der Wechselstromausgang des Wechselrichters/Ladegeräts wird nicht verwendet.

  • Nur Wechselstromausgang: Alle Wechselstromlasten sind an den Ausgang des Wechselrichters/Ladegeräts angeschlossen.

  • Wechselstromeingang und -ausgang: Das System zeigt automatisch die Lasten am Eingang des Wechselrichters/Ladegeräts an, wenn ein Netzzähler vorhanden ist. Die Lasten am Ausgang werden immer angezeigt.

Settings-System_Setup-AC_System-Position_of_AC_loads.svg

Überwachung auf Netzausfall:

Ist diese Funktion aktiviert, überwacht das System den Ausfall des Wechselstromeingangs und löst einen Alarm aus, sobald ein solcher festgestellt wird. Der Alarm wird zurückgesetzt, sobald der Wechselstromeingang wiederhergestellt ist.

Settings-System_Setup-AC_System-Monitor_for_grid_failure.svg

5.4. Modus

Die Moduseinstellung bestimmt die Gesamtstrategie, nach der das System die Batterie, das Netz und die Solaranlage verwaltet. Sie finden diese unter Einstellungen → Systemeinrichtung → ESS → Modus. Es stehen vier Modi zur Verfügung.

Modus:

Wählen Sie die Betriebsstrategie für das System aus.

Batterien geladen halten

Die Batterie wird nur bei einem Ausfall des Versorgungsnetzes entladen. Sobald die Netzversorgung wiederhergestellt ist, wird die Batterie über das Netz und, sofern verfügbar, über Solarenergie wieder aufgeladen. Verwenden Sie diesen Modus, wenn der Hauptzweck der Batterie eher in der Notstromversorgung als im Eigenverbrauch besteht.

Optimiert mit BatteryLife und Optimiert ohne BatteryLife

Wenn überschüssiger Solarstrom zur Verfügung steht, wird dieser in der Batterie gespeichert. Diese gespeicherte Energie wird später zur Versorgung der Lasten genutzt, wenn nicht genügend Solarstrom zur Verfügung steht. Die beiden optimierten Modi unterscheiden sich lediglich darin, ob der BatteryLife-Algorithmus aktiv ist:

  • Optimiert mit BatteryLife verwaltet den minimalen SoC dynamisch, sodass die Batterie regelmäßig auf ein gesundes Niveau aufgeladen wird, wodurch die Lebensdauer der Batterie geschützt wird. Dies ist der für die meisten Systeme empfohlene Modus. Eine ausführliche Erläuterung finden Sie unter BatteryLife.

  • Optimiert ohne BatteryLife hält den minimalen SoC fest auf dem konfigurierten Wert, ohne die tägliche Anpassung.

Externe Steuerung

Die ESS-Regelalgorithmen sind deaktiviert. Verwenden Sie diesen Modus, wenn das System von einem externen Regler gesteuert wird, der einen eigenen Regelkreis betreibt.

Settings-System_Setup-ESS-Mode.svg

5.5. Netzzählung

Netzzählung:

Legt fest, wie das System den Stromaustausch mit dem Netz misst. Belassen Sie diese Einstellung auf „Wechselrichter/Ladegerät“, wenn kein externer Netzzähler verwendet wird. Stellen Sie sie nur dann auf „Externer Zähler“ ein, wenn tatsächlich ein unterstützter externer Energiezähler im System installiert ist. In einem System ohne Energiezähler von Victron müssen alle Lasten und etwaige netzgekoppelte Wechselrichter am Wechselstromausgang installiert sein.

Settings-System_Setup-ESS-Grid_metering.svg

Anmerkung

Wenn die Netzmessung auf Externer Zähler eingestellt ist, ohne dass ein externer Zähler installiert ist, wird die Batterie nicht aus dem Netz aufgeladen, selbst wenn ein positiver Netz-Sollwert konfiguriert ist.

Netzzähler erforderlich:

Diese Option steht erst dann zur Verfügung, wenn die Netzmessung auf „Externer Zähler“ eingestellt ist. Hier wird festgelegt, wie das System reagiert, wenn der externe Netzzähler ausfällt.

  • Ja (Standard): Für den Betrieb des ESS muss ein Netzzähler vorhanden sein. Bei Verlust des Zählers schaltet das System auf Durchlaufbetrieb um.

  • Nein: Das System nutzt den Netzzähler, sofern dieser vorhanden ist, greift jedoch auf interne Messungen zurück, wenn die Verbindung zum Netzzähler unterbrochen ist.

Settings-System_Setup-ESS-Grid_meter_required.svg

5.6. Eigenverbrauch aus der Batterie

Legt fest, ob die Batterie zur Versorgung von Lasten auf der Wechselstromeingangsseite des Wechselrichters/Ladegeräts verwendet wird, während ein Netzanschluss besteht. Dies wirkt sich nur aus, wenn Lasten auf der Wechselstromeingangsseite vorhanden sind; in einem System, in dem sich alle Lasten auf der Wechselstromausgangsseite befinden, ist auf der Wechselstromeingangsseite nichts vorhanden, auf das diese Funktion einwirken könnte.

Eigenverbrauch aus der Batterie:

  • Alle Systemlasten: Die Batterie versorgt sowohl die Lasten am Wechselstromausgang als auch die Lasten am Wechselstromeingang. Die Energie wird aus der Batterie entnommen, um das gesamte System zu versorgen, sodass sich der Eigenverbrauch auch auf die Lasten auf der Netzseite des Wechselrichters/Ladegeräts erstreckt.

  • Nur kritische Lasten: Die Batterie versorgt ausschließlich die Lasten am Wechselstromausgang. Lasten am Wechselstromeingang werden weiterhin durch Solarstrom gedeckt, sofern dieser verfügbar ist. Etwaige Defizite werden aus dem Netz bezogen, die Batterie wird jedoch nicht entladen, um diese Lasten zu decken.

Settings-System_Setup-ESS-Self-consumption_from_battery.svg
Settings-System_Setup-ESS-Self-consumption_from_battery_adjust.svg

Anmerkung

Damit die Batterie Lasten auf der Wechselstromeingangsseite versorgen kann, muss die Position der Wechselstromlasten so eingestellt werden, dass der Wechselstromeingang einbezogen wird (siehe Wechselstromsystem).

5.7. Mehrphasige Regulierung

Mehrphasige Regulierung:

Legt fest, wie das System mit den einzelnen Phasen in einer Installation mit dreiphasigem Anschluss an das Versorgungsnetz interagiert. Dies hat keine Auswirkungen auf einphasige Anlagen und auch keine Auswirkungen, wenn der Modus auf Batterien geladen halten eingestellt ist.

  • Summe aller Phasen (Standard): Das System regelt die Gesamtleistung aller Phasen (L1 + L2 + L3) auf Null und belastet die Wechselrichter symmetrisch. Dadurch steht die volle Systemkapazität zur Verfügung, was für die Abrechnung optimal ist.

  • Einzelne Phase: Das System regelt jede Phase unabhängig voneinander auf Null. Dies kann dazu führen, dass das System über den Gleichstrombus auf einer Phase entlädt, während es auf einer anderen auflädt, was deutlich weniger effizient ist.

Eine ausführliche Erläuterung, einschließlich ausgearbeiteter Beispiele und Anmerkungen zu Ladestrom- und Energiezählern in dreiphasigen Systemen, finden Sie unter Mehrphasige Regulierung – Weitere Informationen.

Settings-System_Setup-ESS-Multiphase_regulation.svg

5.8. Minimaler SoC und aktiver SoC-Grenzwert

Minimaler SoC (sofern das Netz nicht ausfällt):

Der konfigurierbare Mindestladezustand. Solange das Netz verfügbar ist, versorgt das System die Lasten aus dem Netz, sobald der SoC auf diesen Wert gesunken ist, und hält die verbleibende Kapazität als Reserve vor. Eine Ausnahme bildet ein Netzausfall: Wenn das Netz ausgefallen ist und sich das System im Modus des Wechselrichters befindet, entlädt sich die Batterie weiterhin unter diesen Wert, um die Lasten weiterhin mit Strom zu versorgen.

Im Modus Optimiert mit BatteryLife stellt dies den konfigurierten Mindestwert dar; BatteryLife kann die effektive Grenze vorübergehend darüber anheben (siehe Aktiver SoC-Grenzwert weiter unten). Im Modus Optimiert ohne BatteryLife wird dieser Wert direkt verwendet und nicht angepasst.

Settings-System_Setup-ESS-Minimum_SOC__unless_grid_fails_.svg

Aktiver SoC-Grenzwert:

Zeigt den aktuell geltenden minimalen SoC-Grenzwert an. Dies ist nur im Modus Optimiert mit BatteryLife relevant, in dem BatteryLife den minimalen SoC-Betriebswert täglich dynamisch anpasst. Der aktive SoC-Grenzwert ist daher der Wert, den BatteryLife derzeit anwendet, und dieser kann höher sein als der konfigurierte minimale SoC-Wert. Dieser Wert gibt die maximal nutzbare Kapazität des Systems an und wird niemals mehr als 80 % betragen. Wie sich dieser Wert verändert, erfahren Sie unter BatteryLife.

Settings-System_Setup-ESS-Minimum_SOC__unless_grid_fails__Active_SOC_limit.svg

5.9. BatteryLife-Zustand

BatteryLife-Zustand:

Zeigt den aktuellen BatteryLife-Status an. Dies wird nur im Modus Optimiert mit BatteryLife angezeigt. Die möglichen Zustände sind:

  • Eigenverbrauch: normaler Betrieb, Entladen erlaubt.

  • Entladung deaktiviert: Die Batterie hat den aktiven SoC-Grenzwert erreicht; die Entladung wird unterbrochen, bis der SoC um 5 % über den Grenzwert steigt.

  • Langsames Aufladen: Die Ladung der Batterie lag länger als 24 Stunden unterhalb des aktiven SoC-Grenzwerts und wird nun langsam wieder auf diesen Wert aufgeladen.

  • Erhaltung: Der Wechselrichter/Ladegerät ist in den Erhaltungsmodus gewechselt, nachdem die Batterie während des Entladevorgangs die dynamische Abschaltspannung erreicht hat.

  • Aufladen: Das System lädt die Batterie auf, nachdem der SoC um mehr als 5 % unter den konfigurierten Mindestwert gesunken ist.

Eine ausführliche Erläuterung dieser Zustände finden Sie unter BatteryLife.

Settings-System_Setup-ESS-BatteryLife_state.svg

5.10. Ladeleistung begrenzen

Ladeleistung begrenzen:

Begrenzt die Ladeleistung in Watt, die der Wechselrichter/Ladegerät zum Aufladen der Batterie aufnimmt. Wenn diese Option aktiviert ist, wird das Feld „Maximale Ladeleistung“ angezeigt. Stellen Sie die maximale Leistung ein, die der Wechselrichter/Ladegerät zum Aufladen der Batterie verwendet.

Diese Einstellung ist nur verfügbar, wenn DVCC deaktiviert ist. Ist DVCC aktiviert, wird dieses Feld nicht angezeigt; stattdessen wird der systemweite maximale Ladestrom unter Einstellungen → Systemeinrichtung → Ladesteuerung → Ladestrombegrenzung konfiguriert, der für alle Ladegeräte gemeinsam gilt.

Settings-System_Setup-ESS-Limit_charge_power.svg
Settings-System_Setup-ESS-Limit_charge_power_enabled.svg

5.11. Wechselrichterleistung begrenzen

Wechselrichterleistung begrenzen:

Begrenzt die Leistung, die der Wechselrichter/Ladegerät von Gleichstrom in Wechselstrom umwandelt. Wenn diese Funktion aktiviert ist, erscheint ein Eingabefeld zur Einstellung des Grenzwerts.

  • Solange ein Netzanschluss besteht, gilt der Grenzwert für die gesamte von Gleichstrom in Wechselstrom umgewandelte Leistung, einschließlich der an die Lasten am Wechselstromausgang gelieferten Leistung. Ist der Grenzwert zu niedrig eingestellt, bezieht der Wechselrichter/Ladegerät den Restbedarf aus dem Netz.

  • Bei einem Netzausfall hat der Grenzwert keine Auswirkung. Wenn das System in den Wechselrichterbetrieb wechselt, weil das Netz nicht verfügbar ist, bestimmen die Lasten, wie viel Leistung umgewandelt wird, unabhängig von dieser Einstellung.

  • Die Begrenzung gilt für die Summe aller Phasen.

Settings-System_Setup-ESS-Limit_inverter_power_OFF_.svg
Settings-System_Setup-ESS-Limit_inverter_power_ON_.svg

Tipp

Umwandlungsverluste im Wechselrichter/Ladegerät sind in der Begrenzung nicht berücksichtigt. Um die aus der Batterie entnommene Leistung zu begrenzen, stellen Sie den Grenzwert etwas niedriger ein als den erforderlichen Wert.

Anmerkung

Die von den MPPT-Reglern des Solarladegeräts gelieferte Leistung wird nicht in den Grenzwert einbezogen. Die Verwendung dieser Einstellung in einem System mit Solarladegeräten kann dazu führen, dass die Leistung am Ausgang des Solarladegeräts reduziert wird.

5.12. Netz-Sollwert

Netz-Sollwert:

Legt den Sollwert für den Leistungsfluss am Netzanschluss fest. Das System regelt fortlaufend auf diesen Wert.

Der Standardwert beträgt 50 W, ein kleiner positiver Wert. Wenn Sie den Wert etwas über Null statt auf 0 W einstellen, entsteht ein Puffer, der dazu beiträgt, eine unbeabsichtigte Energieeinspeisung bei einem plötzlichen Sinken der Last zu verhindern. Ein System, das genau auf 0 W geregelt wird, neigt dazu, beim Abschalten einer großen Last Überkapazitäten einzuspeisen, bevor das System reagieren kann; ein kleiner positiver Sollwert sorgt stattdessen dafür, dass weiterhin eine geringe Strommenge aus dem Netz bezogen wird.

Ein höherer Sollwert bedeutet, dass das System diese Menge fortlaufend aus dem Netz bezieht. Ein negativer Sollwert bedeutet, dass das System kontinuierlich Energie ins Netz einspeist, was in der Regel nicht erwünscht ist.

Settings-System_Setup-ESS-Grid_setpoint.svg
Settings-System_Setup-ESS-Grid_setpoint_adjust.svg

5.13. Netzeinspeisung

Netzeinspeisung:

Legt fest, wie überschüssiger Solarstrom ins Netz eingespeist wird. Dies ist ein Untermenü, das die folgenden Einträge enthält:

  • Wechselstromgekoppelte PV – Einspeisung von Überschussstrom: Wenn diese Funktion aktiviert ist, wird Überschussstrom aus wechselstromgekoppelten PV-Wechselrichtern ins Netz eingespeist, anstatt gedrosselt zu werden. Aktivieren Sie diese Option, wenn der Netzanschluss die Einspeisung von wechselstromgekoppelter PV-Leistung zulässt.

  • Gleichstromgekoppelte PV – Einspeisung von Überschussstrom: Wenn diese Funktion aktiviert ist, wird Überschussstrom aus gleichstromgekoppelten Solarladegeräten ins Netz eingespeist, anstatt gedrosselt zu werden. Aktivieren Sie diese Option, wenn der Netzanschluss die Einspeisung von gleichstromgekoppelter PV-Leistung zulässt.

  • Systemeinspeisung begrenzen: Wird angezeigt, wenn die Wechselstrom- oder Gleichstromeinspeisung aktiviert ist. Bei Aktivierung wird die in das Netz eingespeiste Gesamtleistung auf den Wert der maximalen Einspeisung begrenzt.

  • Maximale Einspeisung: Wird angezeigt, wenn Systemeinspeisung begrenzen aktiviert ist. Legt die maximale Leistung fest, die die Anlage in das Netz einspeisen darf.

  • Einspeisebegrenzung aktiv: Ein schreibgeschützter Status, der anzeigt, ob das System aktuell die Einspeisung begrenzt.

Settings-System_Setup-ESS-Grid_feed-in.svg
Settings-System_Setup-ESS-Grid_feed-in.svg
Settings-System_Setup-ESS-Grid_feed-in_limit_system_feed-in.svg

Anmerkung

„Systemeinspeisung begrenzen“ ist ein Systemzielwert. Unter bestimmten Bedingungen, wie beispielsweise beim Abschalten einer großen Last oder einem plötzlichen Anstieg der Solarstromproduktion, kann die tatsächliche Einspeiseleistung den Zielwert kurzzeitig überschreiten, bis das System die Wechselrichterleistung wieder innerhalb des Grenzwerts regelt.

5.14. Glätten von Lastspitzen

Durch das Glätten von Lastspitzen wird die Leistungsaufnahme aus dem Versorgungsnetz bzw. die Einspeisung in das Versorgungsnetz am Netzanschluss begrenzt. Wenn der Verbrauch den konfigurierten Grenzwert überschreitet, deckt die Batterie die Differenz ab; wenn die Einspeisung den Grenzwert überschreiten würde, reduziert das System die Solarstromerzeugung und den Entladestrom der Batterie. Dadurch kann ein System Lasten aufnehmen, die die Kapazität des Netzanschlusses übersteigen, und innerhalb eines vertraglich festgelegten oder physikalisch begrenzten Netzanschlusses betrieben werden.

Mit und ohne Netzzähler

Das Glätten von Lastspitzen ist in zwei Formen verfügbar, je nachdem, ob das System über einen Netzzähler verfügt.

Ohne Netzzähler wird das Glätten von Lastspitzen vom Wechselrichter/Ladegerät selbst unter Verwendung der Wechselstromeingangsstrombegrenzung durchgeführt. Diese Begrenzung stellt den Grenzwert für den Wechselstrom am Wechselstromeingang des Wechselrichters/Ladegeräts dar und gilt für den Strom in beide Richtungen; somit begrenzt sie auch den in das Netz zurückgespeisten Strom. Wenn die Lasten den Grenzwert überschreiten, liefert die Batterie die Differenz. Verwenden Sie diese Methode zum Glätten von Lastspitzen in allen Systemen ohne Netzzähler, einschließlich Systemen, die Wechselstrom-Stromsensoren verwenden, die direkt an den Wechselrichter/Ladegerät angeschlossen sind.

Anmerkung

Die Wechselstromeingangsstrombegrenzung berücksichtigt keine Lasten, die parallel zum Wechselrichter/Ladegerät geschaltet sind. In einem System, das zum Glätten von Lastspitzen auf die Wechselstromeingangsstrombegrenzung setzt, müssen alle Lasten am Wechselstromausgang des Wechselrichters/Ladegeräts installiert werden.

Bei Verwendung eines Netzzählers wirkt sich das Glätten von Lastspitzen auf den am Netzanschlusspunkt gemessenen Strom aus, wobei die am GX-Gerät eingestellten Begrenzungen für zu beziehenden und einzuspeisenden Strom zugrunde gelegt werden. Sie gilt daher für das gesamte System, einschließlich leistungsstarker Lasten, die am Wechselstromeingang des Wechselrichters/Ladegeräts installiert sind, wie beispielsweise Ladestationen für Elektrofahrzeuge und Wärmepumpen. Diese Form ist zu verwenden, wenn Lasten auf der Wechselstromeingangsseite vorhanden sind.

Glätten von Lastspitzen: Legt fest, wann die Batterie zum Glätten von Lastspitzen eingesetzt wird.

  • Nur oberhalb des minimalen SoC (Standard in den optimierten Betriebsmodi): Das Glätten von Lastspitzen erfolgt nur, solange der SoC der Batterie über dem minimalen SoC liegt. Unterhalb des minimalen SoC wird die Batterie nicht entladen, um Lastspitzen zu glätten.

  • Immer: Das Glätten von Lastspitzen erfolgt unabhängig vom SoC, sodass die Batterie auch unterhalb des minimalen SoC zur Abmilderung von Lastspitzen genutzt wird.

Die folgenden beiden Einstellungen wirken sich auf den am Netzanschluss gemessenen Strom aus und erfordern einen Netzzähler.

Beziehenden Wechselstrom des Systems begrenzen: Wenn diese Option aktiviert ist, erscheint das Feld „Maximaler beziehender Strom des Systems (pro Phase)“. Legen Sie den maximalen Strom fest, der pro Phase aus dem Netz bezogen werden darf. Sollte der Bedarf diesen Grenzwert überschreiten, liefert die Batterie die Differenz.

Wechselstrom-Einspeisestrom begrenzen: Wenn diese Option aktiviert ist, wird das Feld „Maximaler Einspeisestrom des Systems (pro Phase)“ angezeigt. Legen Sie den maximalen Strom fest, der pro Phase ins Netz eingespeist werden soll. Sollte die Erzeugung diesen Grenzwert überschreiten, werden die Solarstromerzeugung und die Batterieentladung reduziert.

Settings-System_Setup-ESS-Peak_shaving.svg
Settings-System_Setup-ESS-Peak_shaving_adjustment.svg
Settings-System_Setup-ESS-Peak_shaving_limit_AC_enabled.svg
Settings-System_Setup-ESS-Peak_shaving-Max_system_export.svg

So funktioniert das Glätten von Lastspitzen

In einer Installation mit Netzzähler überwacht das System fortlaufend den Strom am Netzanschluss und sorgt dafür, dass dieser innerhalb der konfigurierten Grenzwerte bleibt:

  • Um zu verhindern, dass die Lasten den Bezugsgrenzwert überschreiten, unterstützt die Batterie den Betrieb, indem sie die von den Lasten erforderliche zusätzliche Leistung liefert, solange die Batterie dies zulässt.

  • Um eine Überschreitung des Bezugsgrenzwerts zu verhindern, wird das Laden der Batterie gedrosselt.

  • Um eine Überschreitung des Einspeisegrenzwerts zu verhindern, werden die Solarstromerzeugung und der Entladestrom der Batterie reduziert.

  • Wenn der SoC um mehr als 5 % unter den konfigurierten minimalen SoC sinkt, wird die Batterie aus dem Netz aufgeladen, sobald die Lasten so weit abfallen, dass ein Ladevorgang möglich ist.

Glätten von Lastspitzen und die Moduseinstellung

Das Glätten von Lastspitzen funktioniert in allen Modi, doch die Art und Weise, wie die Batterie dabei verwaltet wird, unterscheidet sich.

In den optimierten Modi wird die Batterie auch für den Eigenverbrauch genutzt, sodass ihr Ladezustand je nach täglicher Sonneneinstrahlung und Last schwankt. Beim Glätten von Lastspitzen wird die über dem minimalen SoC verfügbare Kapazität genutzt. Erreicht die Batterie den minimalen SoC, erzwingt das System kein Aufladen aus dem Netz; es bezieht Strom aus dem Netz, um die Lasten zu decken, und stützt sich hauptsächlich auf Solarstrom, um den Ladezustand wieder anzuheben.

Im Modus Batterien geladen halten wird die Batterie auf einem hohen Ladezustand gehalten und nur zum Glätten von Lastspitzen oder bei einem Netzausfall entladen. Dadurch steht die volle Batteriekapazität jederzeit für das Glätten von Lastspitzen zur Verfügung.

Voraussetzungen

  • Das Glätten von Lastspitzen ist Teil des ESS und wird von den Wechselrichtern/Ladegeräten MultiPlus, Quattro, MultiPlus-II und EasySolar unterstützt.

  • Für das System ist der ESS-Assistent in der Version 018C oder höher erforderlich. Die Konfiguration des ESS-Assistenten erfolgt in VEConfigure, wofür ein geschulter Installateur erforderlich ist.

  • Die PowerAssist-Einstellung in VEConfigure ist deaktiviert und wird ignoriert, wenn der ESS-Assistent installiert ist.

  • Die Einstellung Systemeinspeisung begrenzen wird in Watt konfiguriert, während die Einspeisestrombegrenzung in Ampere festgelegt wird. Sind beide Werte eingestellt, wird der niedrigere der beiden Werte auf die Einspeisung der gleichstromgekoppelten PV-Leistung angewendet.

  • Das GX-Gerät begrenzt die PV-Wechselrichter nicht als Reaktion auf die Einspeisestrombegrenzung. Die PV-Wechselrichteranlage muss so konfiguriert sein, dass sie allein die Nennleistung des Netzanschlusses nicht überschreiten kann.

  • Das Glätten von Lastspitzen mit einem Netzzähler funktioniert mit allen von ESS unterstützten Netzzählern.

Dreiphasige Systeme

In dreiphasigen Systemen steht das Glätten von Lastspitzen in Wechselwirkung mit der Art und Weise, wie das System die Leistung über die einzelnen Phasen hinweg regelt. Einzelheiten zu diesem Verhalten finden Sie unter Mehrphasige Regulierung.

5.15. Geplante Aufladestufen

Mithilfe von geplanten Aufladestufen kann die Batterie während festgelegter Zeitfenster aus dem Netz aufgeladen werden. Es können bis zu fünf Zeitpläne konfiguriert werden, wobei jeder einen Tag oder ein Tagesmuster, eine Startzeit, eine Dauer und einen Zielladezustand definiert. Dies wird in der Regel genutzt, um die Batterie während der Nebenzeiten (zeitabhängige Tarife) aufzuladen, die Batterie im Vorfeld eines bekannten Netzausfalls vorzubereiten oder die Batterie regelmäßig zu warten.

Die geplanten Aufladestufen sind nur verfügbar, wenn der Modus auf einen der optimierten Modi eingestellt ist. Im Modus Batterien geladen halten, in dem der Ladezustand der Batterie bereits auf einem hohen Niveau gehalten wird, haben sie keine Wirkung.

Funktionsweise

Zum Startzeitpunkt beginnt der Wechselrichter/Ladegerät mit dem Aufladen der Batterie aus dem Netz. Der Aufladeprozess wird fortgesetzt, bis entweder die festgelegte Dauer abgelaufen ist oder der SoC-Grenzwert erreicht wird – je nachdem, was zuerst eintritt. Der durch den Tag, die Startzeit und die Dauer definierte Zeitraum wird als geplantes Ladefenster bezeichnet.

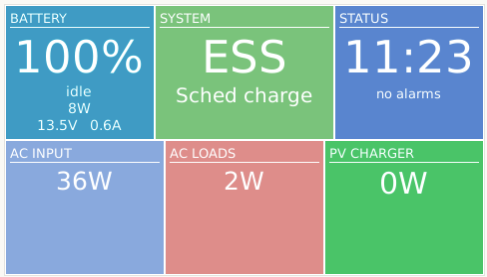

Solange ein geplantes Ladefenster aktiv ist, zeigt der ESS-Status auf der Übersichtsseite an, dass ein geplanter Ladevorgang im Gange ist.

Settings-System_Setup-ESS-Scheduled_charge_indicator.svg

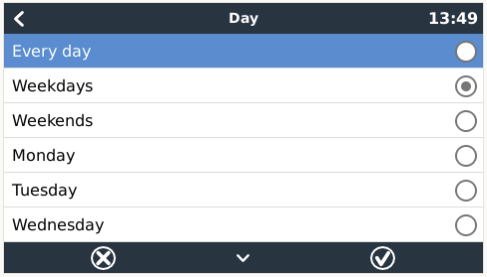

Planung mehrerer Zeitpläne

Zeitpläne können kombiniert werden, um die Batterienutzung über den Tag hinweg zu steuern. Beispielsweise ermöglicht ein Zeitplan mit einem niedrigeren SoC-Zielwert, der auf einen Zeitplan mit einem höheren Zielwert folgt, dass die Batterie zwischen den beiden Zeitfenstern bis zum niedrigeren Ladezustand entladen wird.

Dies ist nützlich bei der Planung im Hinblick auf bekannte Ausfälle, wie beispielsweise veröffentlichte Lastabwurfpläne. Sind beispielsweise Ausfälle um 20:00 Uhr und erneut um 04:00 Uhr geplant, kann die Batterie nach dem Ausfall um 20:00 Uhr wieder aufgeladen werden, während sie nach dem Ausfall um 04:00 Uhr auf PV-Strom umgeschaltet wird, da die Solarstromproduktion kurz danach wieder aufgenommen wird.

Konfigurieren eines Zeitplans

Jeder Zeitplan enthält die folgenden Einstellungen:

  • Aktiviert: Schaltet den Zeitplan ein. Die übrigen Einstellungen werden nur angezeigt, wenn der Zeitplan aktiviert ist.

  • Tag: Der Tag oder das Tagesmuster, an dem bzw. nach dem der Zeitplan ausgeführt wird. Zur Auswahl stehen Jeden Tag, Wochentage, Wochenenden, Monatlich (der erste Tag jedes Monats) oder ein einzelner Wochentag.

  • Startzeit: Die Uhrzeit, zu der das Laden aus dem Netz beginnt.

  • Dauer: Die Länge des Ladefensters.

  • SoC-Grenzwert: Der Ladezustand, auf den die Batterie während des Zeitfensters unter Verwendung von Strom aus dem Netz aufgeladen wird.

  • Eigenverbrauch über dem Grenzwert: Wird angezeigt, wenn der SoC-Grenzwert unter 100 % festgelegt ist. Legt fest, wie sich die Batterie verhält, sobald der SoC-Grenzwert erreicht ist:

    • PV: Die Batterie wird bis zum Ende des Zeitfensters nicht entladen; verfügbare PV-Leistung wird zur Versorgung der Lasten genutzt.

    • PV & Batterie: Die Batterie wird für den Eigenverbrauch bis zum SoC-Grenzwert entladen; danach wird ausschließlich PV-Leistung genutzt.

Settings-System_Setup-ESS-Scheduled_charge_levels.svg
Settings-System_Setup-ESS-Scheduled_charge_levels_page.svg
Settings-System_Setup-ESS-Scheduled_charge_levels_schedule_1.svg
Settings-System_Setup-ESS-Scheduled_charge_levels_Self-consumption_above_limit.svg

5.16. Dynamic ESS

Das Dynamic ESS optimiert das System im Hinblick auf einen variablen oder dynamischen Energietarif und steuert das Aufladen und Entladen der Batterie so, dass die Energiekosten minimiert werden, wobei die konfigurierten Batteriegrenzwerte und Netzgrenzen eingehalten werden.

Informationen zur Konfiguration sowie alle Einzelheiten finden Sie im Handbuch zu Dynamic ESS.

5.17. Opportunity Loads

Opportunity Loads steigert den Eigenverbrauch, indem überschüssige Solarenergie automatisch zur Versorgung flexibler Wechselstromlasten genutzt wird, wie beispielsweise zum Aufladen von Elektrofahrzeugen, für Wärmepumpen, zur Warmwasserbereitung und Speicherung von Wärme, für Schwimmbadpumpen sowie zum Aufladen von E-Bikes. Anstatt überschüssigen PV-Strom zu drosseln oder ihn ins Netz einzuspeisen, wenn die Netzeinspeisung begrenzt oder unrentabel ist, leitet das GX-Gerät diesen Überschuss in nützliche Arbeit um.

Das GX-Gerät fungiert als Energiekoordinator auf Systemebene. Es reagiert fortlaufend auf die PV-Erzeugung, den Ladebedarf der Batterie, den Verbrauch im Haushalt, die verfügbare Wechselrichterkapazität und die Netzverfügbarkeit und verteilt den verfügbaren Überschuss prioritätsgerecht auf die unterstützten Geräte.

Wie eine Last angesteuert wird, hängt vom jeweiligen Gerät ab. Der Ladestrom einer unterstützten Ladestation für Elektrofahrzeuge wird so angepasst, dass er dem verfügbaren Überschuss folgt. Andere Lasten werden ein- und ausgeschaltet: Die von der Last aufgenommene Leistung wird konfiguriert, und die Last wird eingeschaltet, sobald der Überschuss ausreicht, um diesen Bedarf zu decken.

Da die Steuerung zentral im GX-Gerät erfolgt, können mehrere Lasten gemeinsam koordiniert werden, darunter auch mehrere Ladestationen für Elektrofahrzeuge. Dadurch werden Konflikte vermieden, die entstehen, wenn Geräte ihre eigenen, unabhängigen Ladealgorithmen anwenden.

Unterstützte Geräte sind die Victron EV Charging Station und die EV Charging Station NS sowie Shelly-Geräte, die Schalt- und Energiemessfunktionen bieten. Eine Last ohne eigene Steuerschnittstelle wird über eines dieser Geräte geschaltet.

Für die Nutzung mit Opportunity Loads muss eine EV Charging Station über die MQTT-Integration mit dem GX-Gerät verbunden sein. Bestehende Installationen, die Modbus TCP verwenden, können migriert werden.

Für Opportunity Loads ist Venus OS v3.80 oder höher erforderlich. Die Steuerungsfunktionen sind ausschließlich in der neuen GX-Benutzeroberfläche verfügbar.

Anmerkung

Opportunity Loads und Dynamic ESS können nicht gleichzeitig aktiviert werden. Beide Funktionen verwalten die Energie auf Systemebene und benötigen die Kontrolle über die Energieverteilung, sodass jeweils nur eine davon aktiv sein kann: Dynamic ESS optimiert die Energieflüsse unter Berücksichtigung der Strompreise und Prognosen, während Opportunity Loads die lokale Nutzung von Solarüberschüssen durch die Steuerung flexibler Lasten optimiert.

Informationen zu unterstützten Geräten, Voraussetzungen und Konfiguration finden Sie im Produkthandbuch des verwendeten GX-Geräts.

5.18. Solarladeregler (SmartSolar oder BlueSolar MPPT)

Mit dem ESS verhalten sich die Solarladeregler wie folgt:

  • Sie folgen der in VEConfigure festgelegten Ladekurve oder

  • werden extern von einer über den CAN-Bus verbundenen intelligenten Batterie gesteuert.

Alle an den Reglern selbst konfigurierten Ladeparameter werden ignoriert.

Anmerkung

Wenn Sie einen SmartSolar MPPT mit einem VE.Can-Anschluss verwenden, stellen Sie sicher, dass die Geräteinstanz auf 0 (Standardeinstellung) gesetzt ist. Solarladeregler im VE.Can-Netzwerk, die auf eine andere Geräteinstanz eingestellt sind, werden vom ESS nicht verwaltet.

5.19. Nulleinspeisung und begrenzte Einspeisung bei PV-Wechselrichtern

Einige Energieversorger erlauben keine Einspeisung ins Netz oder begrenzen diese auf ein vereinbartes Niveau. Ist die PV-Anlage wechselstromgekoppelt, bedeutet die Einhaltung dieses Grenzwerts, dass der Ausgang des PV-Wechselrichters selbst reduziert werden muss. Systemeinspeisung begrenzen begrenzt die Gesamtleistung, die in das Netz eingespeist wird, sowohl bei wechselstromgekoppelter als auch bei gleichstromgekoppelter Einspeisung. Damit diese Begrenzung bei wechselstromgekoppelten PV-Anlagen wirksam wird, muss es sich bei dem PV-Wechselrichter um ein Gerät handeln, das vom GX-Gerät gesteuert werden kann, und er muss so konfiguriert sein, dass er diese Steuerung akzeptiert. In den folgenden Abschnitten werden die unterstützten PV-Wechselrichter sowie die jeweils erforderlichen Einstellungen beschrieben.

5.19.1. Fronius PV-Wechselrichter

Die Funktion für Nulleinspeisung oder begrenzte Einspeisung der wechselstromgekoppelte PV-Anlage wurde speziell für Fronius-Wechselstrom-PV-Wechselrichter entwickelt und diesen unter strengsten Bedingungen geprüft. Mithilfe der Funktion zur Leistungsreduzierung in den netzgekoppelten Wechselrichtern von Fronius kann das System den Ausgang des Fronius-Wechselrichters automatisch reduzieren, um die Einspeisung ins Netz zu verhindern oder zu begrenzen.

Bitte beachten Sie Folgendes:

  • Die älteste Fronius-Firmware-Version, die verwendet werden kann, ist 3.7.3-2.

  • Sind mehrere Fronius PV-Wechselrichter im System vorhanden, werden alle begrenzt.

  • Die Nulleinspeisung wird bei Fronius IG Plus Wechselrichtern nicht unterstützt.

Schließen Sie den Fronius PV-Wechselrichter an und fügen Sie ihn dem GX-Gerät hinzu. Ausführliche Richtlinien finden Sie unter Wechselstromgekoppelte PV-Anlagen mit Fronius PV-Wechselrichtern.

Nehmen Sie in der Webschnittstelle des Fronius Datamanagers folgende Einstellungen vor:

  • Stellen Sie im Fronius Setup-Menü den Datenexport über Modbus auf tcp ein.

  • Stellen Sie im selben Menü den Sunspec-Modelltyp auf int + SF ein.

Zero_feed-in_Fronius3.svg

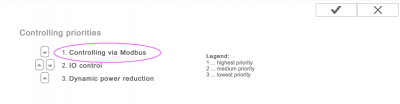

  • Stellen Sie unter Einstellungen → DNO-Editor im Abschnitt Steuerungsprioritäten die Option Steuerung über Modbus auf Priorität 1 ein.

Zero_feed-in_Fronius.svg

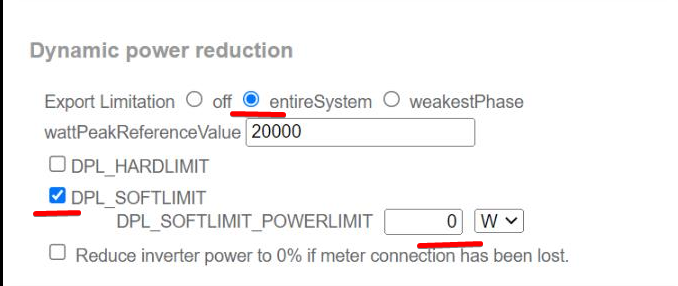

  • Standardmäßig ist unter Einstellungen → DNO-Editor die dynamische Leistungsreduzierung deaktiviert. Sollte das Fronius-Gerät bei einem Kommunikationsausfall die Stromerzeugung einstellen und keine Anweisungen mehr von der Modbus-Steuerung erhalten, muss auch die dynamische Leistungsreduzierung konfiguriert werden. Stellen Sie für dieses Verhalten die Exportbegrenzung auf entireSystem und DPL_SOFTLIMIT_POWERLIMIT auf die Exportleistungsbegrenzung oder auf 0.

Zero_feed-in_Fronius2.svg

Prüfvorgang

Wenn die Funktion ordnungsgemäß arbeitet, wird im ESS-Menü unter Einspeisebegrenzung aktiv der Status Ja angezeigt.

Falls dort Nein angezeigt wird, überprüfen Sie bitte, ob alle oben genannten Kriterien erfüllt sind. Einspeisebegrenzung aktiv zeigt Nein an, wenn die Firmware-Voraussetzungen, der Datenexport oder die Einstellungen für den Sunspec-Modelltyp falsch sind, wenn die Anlagen abgeschaltet sind (keine verfügbare PV-Leistung) oder wenn der Wechselstromeingang getrennt oder nicht verfügbar ist.

Settings-System_Setup-ESS-Grid_feed-in_Feed-in_limiting_active_YES.svg

Anmerkung

Verwenden Sie kein Fronius Smart Meter zur Begrenzung der Einspeisung, wenn ein ESS im Einsatz ist. Das ESS übernimmt bereits die erforderliche Messung. Einzelheiten dazu, wann ein Fronius Smart Meter verwendet werden kann und wann nicht, finden Sie unter Wechselstromgekoppelte PV-Anlagen mit Fronius PV-Wechselrichtern.

5.19.2. ABB/FIMER PV-Wechselrichter

Kompatible ABB/FIMER PV-Wechselrichter können ebenfalls vom System gesteuert werden, sodass die Einspeisung ins Netz verhindert oder begrenzt werden kann.

Schließen Sie den ABB/FIMER PV-Wechselrichter an und fügen Sie ihn dem GX-Gerät hinzu. Ausführliche Anleitungen finden Sie unter CCGX & ABB/FIMER PV-Wechselrichter.

Prüfvorgang

Wenn die Funktion ordnungsgemäß arbeitet, wird im ESS-Menü unter Einspeisebegrenzung aktiv der Status Ja angezeigt.

Falls dort Nein angezeigt wird, überprüfen Sie bitte, ob der PV-Wechselrichter ordnungsgemäß konfiguriert ist. Einspeisebegrenzung aktiv zeigt Nein an, wenn die Firmware-Voraussetzungen, der Datenexport oder die Einstellungen für den Sunspec-Modelltyp falsch sind, wenn die Anlagen abgeschaltet sind (keine verfügbare PV-Leistung) oder wenn der Wechselstromeingang getrennt oder nicht verfügbar ist.

Settings-System_Setup-ESS-Grid_feed-in_Feed-in_limiting_active_YES.svg

5.19.3. Andere PV-Wechselrichter

Eine Reihe von SunSpec-konformen PV-Wechselrichtern kann ebenfalls über das System gesteuert werden. Wenden Sie sich für weitere Informationen an einen Victron Energy-Händler bzw. -Installateur oder besuchen Sie die Victron Community.
